三菱编程软件使用方法

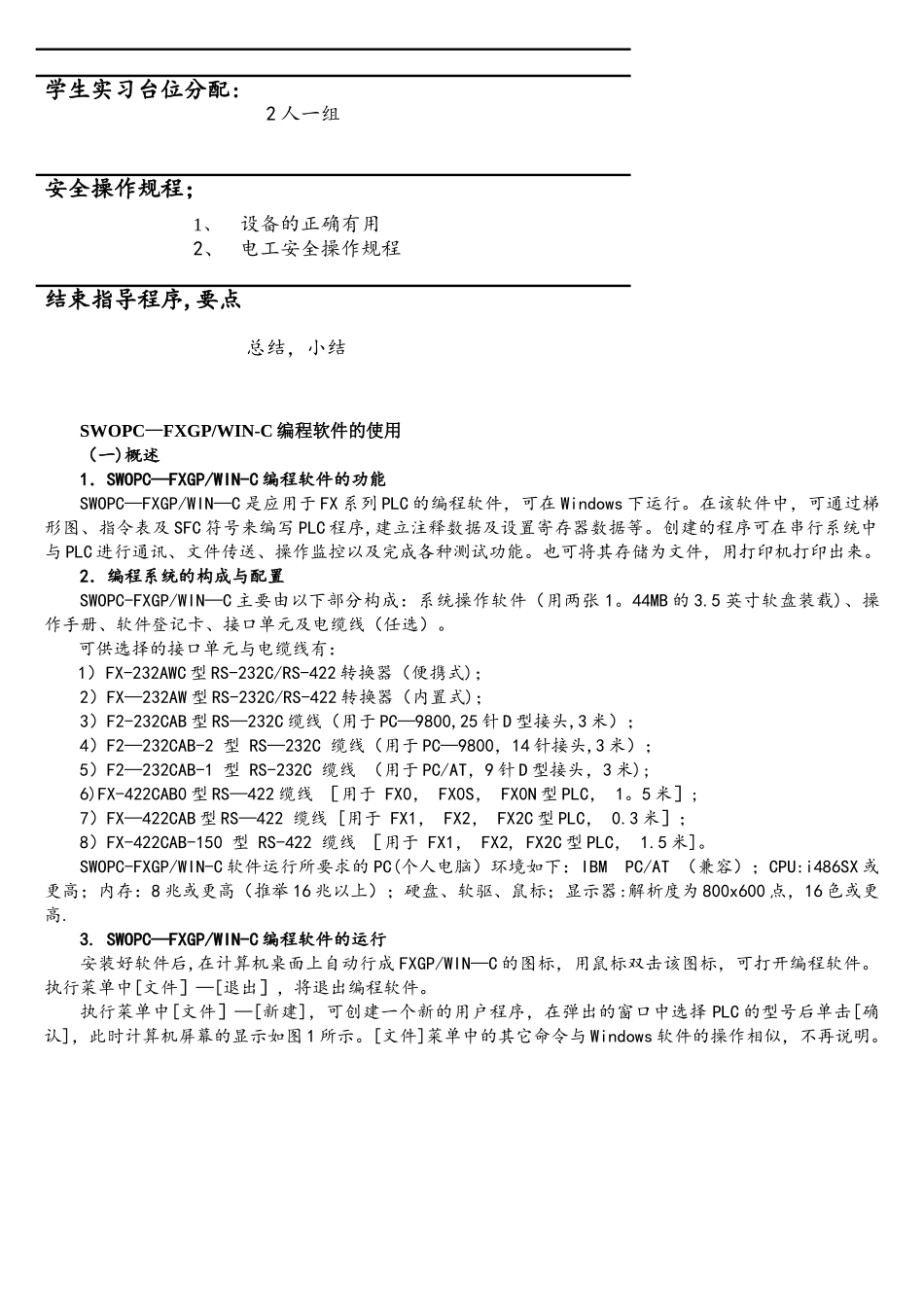

组织教学:班级人数 出勤人数 缺勤人数教学方法：讲解法，演示法教学目的：1. 了解 SWOPC-FXGP/WIN—C 编程软件的使用方法2。 基本掌握 SWOPC-FXGP/WIN—C 编程软件的使用方法授课内容概述:SWOPC-FXGP/WIN—C 编程软件的使用方法重点、难点：WOPC—FXGP/WIN—C 编程软件的使用方法教学准备:SWOPC—FXGP/WIN—C 编程软件电脑示范操做程序,要点:1、WOPC-FXGP/WIN-C编程软件的使用方法 2、注意事项.巡回指导程序、要点：1、WOPC—FXGP/WIN-C编程软件的使用方法 2、注意事项。作业（课堂练习作业及课外作业)：课堂：软件使用课外:书上习题。复习要点:PLC 的结构学生实习台位分配:2 人一组安全操作规程；1、设备的正确有用2、电工安全操作规程结束指导程序,要点总结，小结SWOPC—FXGP/WIN-C 编程软件的使用（一)概述1．SWOPC—FXGP/WIN-C 编程软件的功能SWOPC—FXGP/WIN—C 是应用于 FX 系列 PLC 的编程软件，可在 Windows 下运行。在该软件中，可通过梯形图、指令表及 SFC 符号来编写 PLC 程序,建立注释数据及设置寄存器数据等。创建的程序可在串行系统中与 PLC 进行通讯、文件传送、操作监控以及完成各种测试功能。也可将其存储为文件，用打印机打印出来。2．编程系统的构成与配置SWOPC-FXGP/WIN—C 主要由以下部分构成：系统操作软件（用两张 1。44MB 的 3.5 英寸软盘装载)、操作手册、软件登记卡、接口单元及电缆线（任选）。可供选择的接口单元与电缆线有：1）FX-232AWC 型 RS-232C/RS-422 转换器（便携式)；2）FX—232AW 型 RS-232C/RS-422 转换器（内置式)；3）F2-232CAB 型 RS—232C 缆线（用于 PC—9800,25 针 D 型接头,3 米）；4）F2—232CAB-2 型 RS—232C 缆线（用于 PC—9800，14 针接头,3 米）； 5）F2—232CAB-1 型 RS-232C 缆线 （用于 PC/AT，9 针 D 型接头，3 米); 6)FX-422CAB0 型 RS—422 缆线 ［用于 FX0， FX0S， FX0N 型 PLC， 1。5 米］;7）FX—422CAB 型 RS—422 缆线 [用于 FX1， FX2， FX2C 型 PLC， 0.3 米］；8）FX-422CAB-150 型 RS-422 缆线 ［用于 FX1， FX2, FX2C 型 PLC， 1.5 米]。SWOPC-FXGP/WIN-C 软件运行所要求的 PC(个人电脑）环境如下：IBM PC/AT （兼容）；CPU:i486SX 或更高；内存：8 兆或更高（推举 16 兆以上）；硬盘、软驱、鼠标；显示器:解析度为 800x600 点，16 色或更高.3. SWOPC—F...
