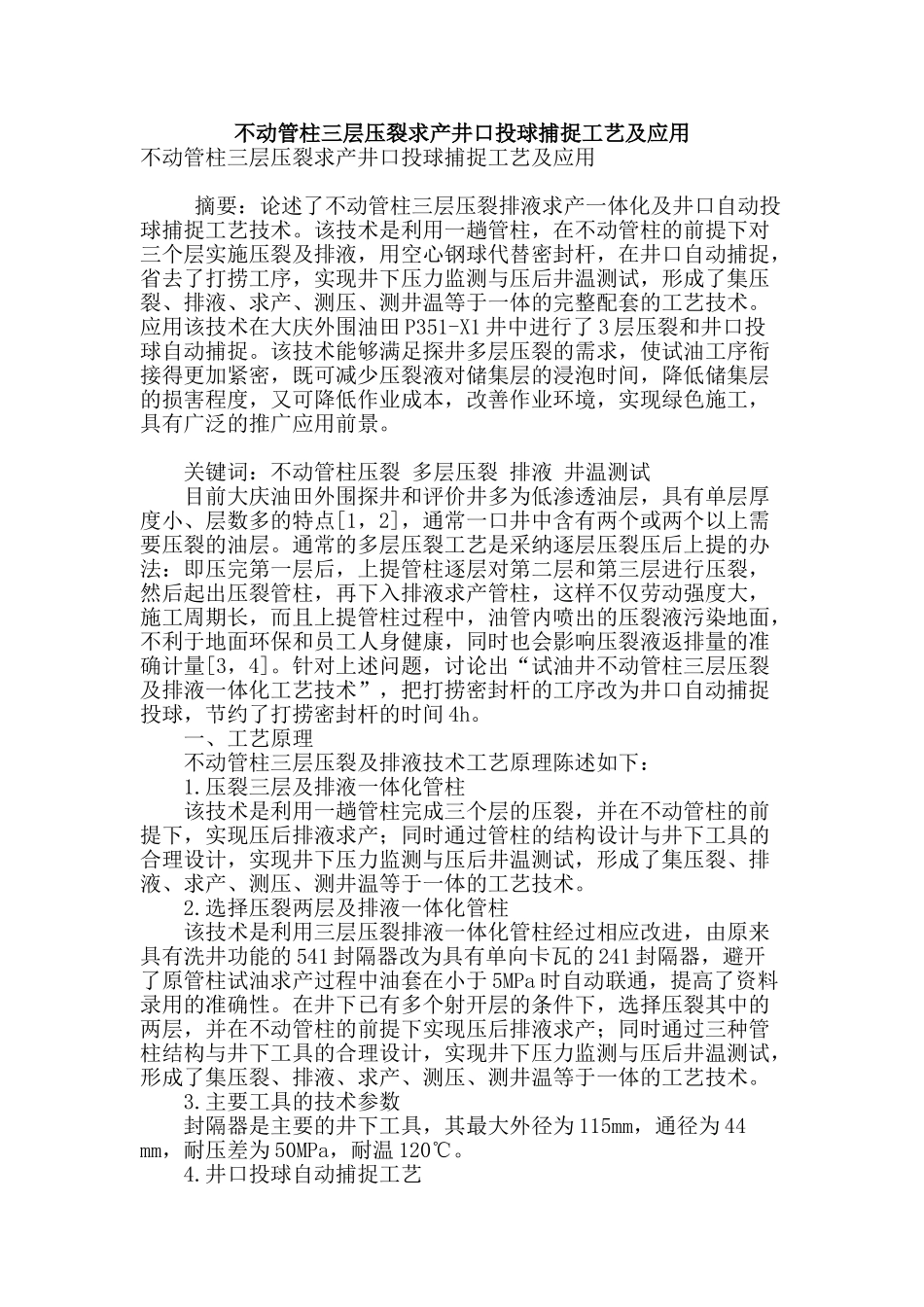

不动管柱三层压裂求产井口投球捕捉工艺及应用不动管柱三层压裂求产井口投球捕捉工艺及应用 摘要：论述了不动管柱三层压裂排液求产一体化及井口自动投球捕捉工艺技术。该技术是利用一趟管柱，在不动管柱的前提下对三个层实施压裂及排液，用空心钢球代替密封杆，在井口自动捕捉，省去了打捞工序，实现井下压力监测与压后井温测试，形成了集压裂、排液、求产、测压、测井温等于一体的完整配套的工艺技术。应用该技术在大庆外围油田 P351-X1 井中进行了 3 层压裂和井口投球自动捕捉。该技术能够满足探井多层压裂的需求，使试油工序衔接得更加紧密，既可减少压裂液对储集层的浸泡时间，降低储集层的损害程度，又可降低作业成本，改善作业环境，实现绿色施工，具有广泛的推广应用前景。 关键词：不动管柱压裂 多层压裂 排液 井温测试 目前大庆油田外围探井和评价井多为低渗透油层，具有单层厚度小、层数多的特点[1，2]，通常一口井中含有两个或两个以上需要压裂的油层。通常的多层压裂工艺是采纳逐层压裂压后上提的办法：即压完第一层后，上提管柱逐层对第二层和第三层进行压裂，然后起出压裂管柱，再下入排液求产管柱，这样不仅劳动强度大，施工周期长，而且上提管柱过程中，油管内喷出的压裂液污染地面，不利于地面环保和员工人身健康，同时也会影响压裂液返排量的准确计量[3，4]。针对上述问题，讨论出“试油井不动管柱三层压裂及排液一体化工艺技术”，把打捞密封杆的工序改为井口自动捕捉投球，节约了打捞密封杆的时间 4h。 一、工艺原理 不动管柱三层压裂及排液技术工艺原理陈述如下： 1.压裂三层及排液一体化管柱 该技术是利用一趟管柱完成三个层的压裂，并在不动管柱的前提下，实现压后排液求产；同时通过管柱的结构设计与井下工具的合理设计，实现井下压力监测与压后井温测试，形成了集压裂、排液、求产、测压、测井温等于一体的工艺技术。 2.选择压裂两层及排液一体化管柱 该技术是利用三层压裂排液一体化管柱经过相应改进，由原来具有洗井功能的 541 封隔器改为具有单向卡瓦的 241 封隔器，避开了原管柱试油求产过程中油套在小于 5MPa 时自动联通，提高了资料录用的准确性。在井下已有多个射开层的条件下，选择压裂其中的两层，并在不动管柱的前提下实现压后排液求产；同时通过三种管柱结构与井下工具的合理设计，实现井下压力监测与压后井温测试，形成了集压裂、排液、求产、测压、测井温等于一体的工艺技术。 3.主...
