业务汇聚点OLT扩容工程查勘指导意见

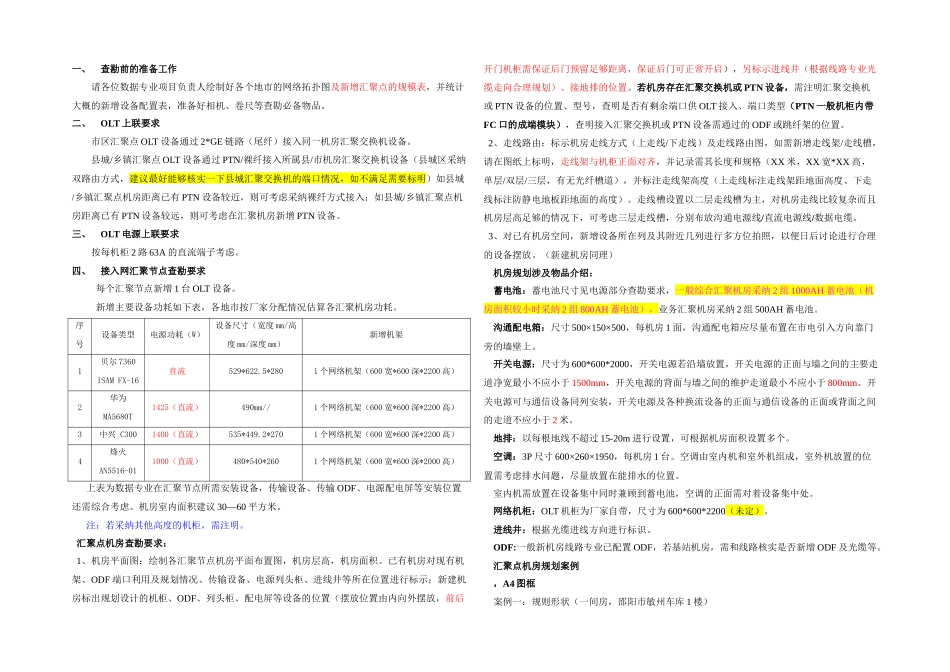

一、查勘前的准备工作请各位数据专业项目负责人绘制好各个地市的网络拓扑图及新增汇聚点的规模表，并统计大概的新增设备配置表，准备好相机、卷尺等查勘必备物品。二、OLT 上联要求市区汇聚点 OLT 设备通过 2*GE 链路（尾纤）接入同一机房汇聚交换机设备。县城/乡镇汇聚点 OLT 设备通过 PTN/裸纤接入所属县/市机房汇聚交换机设备（县城区采纳双路由方式，建议最好能够核实一下县城汇聚交换机的端口情况，如不满足需要标明）如县城/乡镇汇聚点机房距离已有 PTN 设备较近，则可考虑采纳裸纤方式接入；如县城/乡镇汇聚点机房距离已有 PTN 设备较远，则可考虑在汇聚机房新增 PTN 设备。三、OLT 电源上联要求按每机柜 2 路 63A 的直流端子考虑。四、接入网汇聚节点查勘要求每个汇聚节点新增 1 台 OLT 设备。新增主要设备功耗如下表，各地市按厂家分配情况估算各汇聚机房功耗。序号设备类型电源功耗（W）设备尺寸（宽度 mm/高度 mm/深度 mm）新增机架1贝尔 7360 ISAM FX-16直流529*622.5*2801 个网络机架（600 宽*600 深*2200 高）2华为MA5680T1425（直流）490mm//1 个网络机架（600 宽*600 深*2200 高）3中兴 C3001400（直流）535*449.2*2701 个网络机架（600 宽*600 深*2200 高）4烽火AN5516-011000（直流）480*540*2601 个网络机架（600 宽*600 深*2000 高）上表为数据专业在汇聚节点所需安装设备，传输设备、传输 ODF、电源配电屏等安装位置还需综合考虑。机房室内面积建议 30—60 平方米。注：若采纳其他高度的机柜，需注明。汇聚点机房查勘要求：1、机房平面图：绘制各汇聚节点机房平面布置图，机房层高，机房面积。已有机房对现有机架、ODF 端口利用及规划情况、传输设备、电源列头柜、进线井等所在位置进行标示；新建机房标出规划设计的机柜、ODF、列头柜、配电屏等设备的位置（摆放位置由内向外摆放，前后开门机柜需保证后门预留足够距离，保证后门可正常开启），另标示进线井（根据线路专业光缆走向合理规划）、接地排的位置。若机房存在汇聚交换机或 PTN 设备，需注明汇聚交换机或 PTN 设备的位置、型号，查明是否有剩余端口供 OLT 接入、端口类型（PTN 一般机柜内带FC 口的成端模块），查明接入汇聚交换机或 PTN 设备需通过的 ODF 或跳纤架的位置。2、走线路由：标示机房走线方式（上走线/下走线）及走线路由图，如需新增走线架/走线槽，请在图纸上标明，走线架与机柜正面对...
