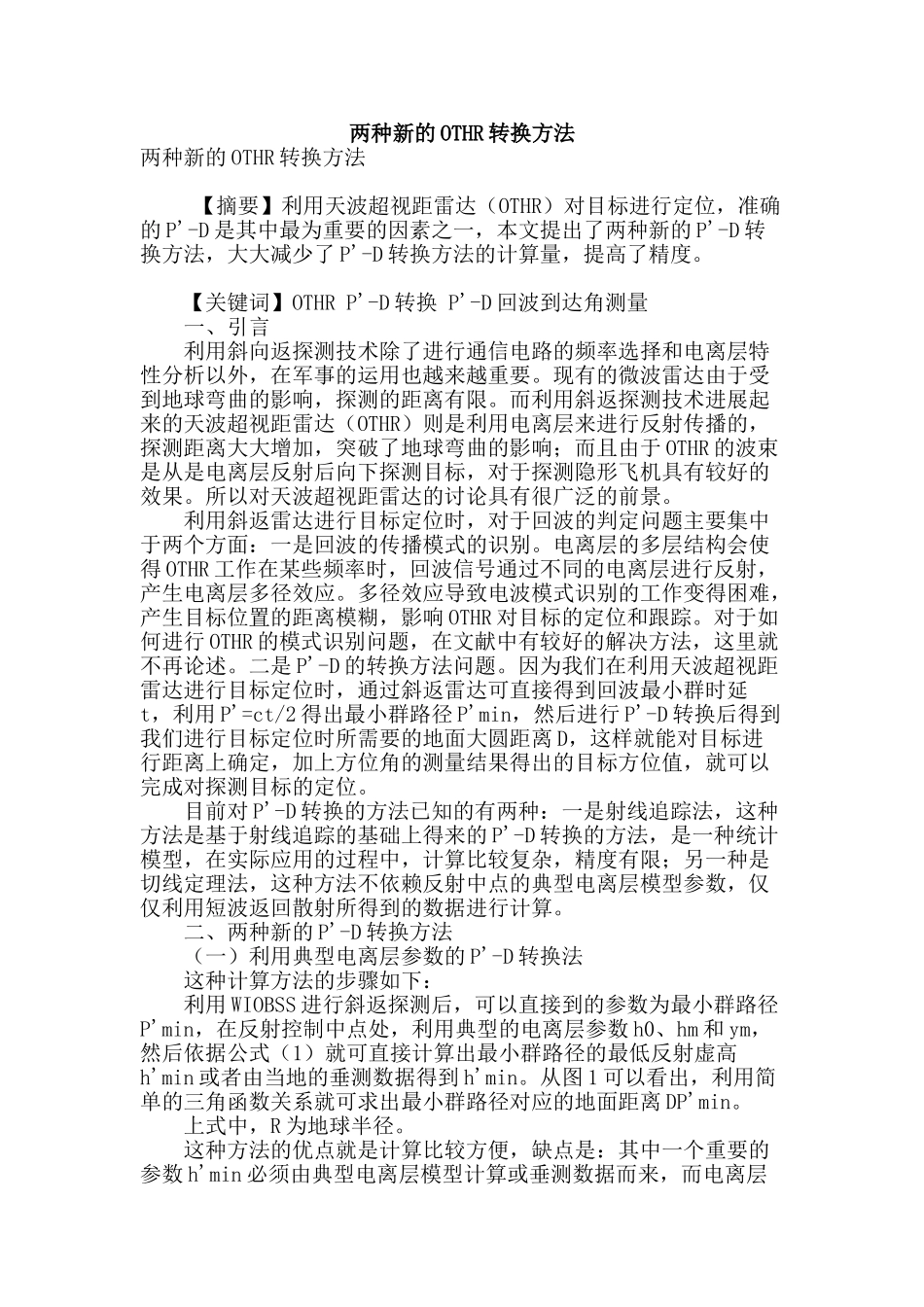

两种新的 OTHR 转换方法两种新的 OTHR 转换方法 【摘要】利用天波超视距雷达（OTHR）对目标进行定位，准确的 P'-D 是其中最为重要的因素之一，本文提出了两种新的 P'-D 转换方法，大大减少了 P'-D 转换方法的计算量，提高了精度。 【关键词】OTHR P'-D 转换 P'-D 回波到达角测量 一、引言 利用斜向返探测技术除了进行通信电路的频率选择和电离层特性分析以外，在军事的运用也越来越重要。现有的微波雷达由于受到地球弯曲的影响，探测的距离有限。而利用斜返探测技术进展起来的天波超视距雷达（OTHR）则是利用电离层来进行反射传播的，探测距离大大增加，突破了地球弯曲的影响；而且由于 OTHR 的波束是从是电离层反射后向下探测目标，对于探测隐形飞机具有较好的效果。所以对天波超视距雷达的讨论具有很广泛的前景。 利用斜返雷达进行目标定位时，对于回波的判定问题主要集中于两个方面：一是回波的传播模式的识别。电离层的多层结构会使得 OTHR 工作在某些频率时，回波信号通过不同的电离层进行反射，产生电离层多径效应。多径效应导致电波模式识别的工作变得困难，产生目标位置的距离模糊，影响 OTHR 对目标的定位和跟踪。对于如何进行 OTHR 的模式识别问题，在文献中有较好的解决方法，这里就不再论述。二是 P'-D 的转换方法问题。因为我们在利用天波超视距雷达进行目标定位时，通过斜返雷达可直接得到回波最小群时延t，利用 P'=ct/2 得出最小群路径 P'min，然后进行 P'-D 转换后得到我们进行目标定位时所需要的地面大圆距离 D，这样就能对目标进行距离上确定，加上方位角的测量结果得出的目标方位值，就可以完成对探测目标的定位。 目前对 P'-D 转换的方法已知的有两种：一是射线追踪法，这种方法是基于射线追踪的基础上得来的 P'-D 转换的方法，是一种统计模型，在实际应用的过程中，计算比较复杂，精度有限；另一种是切线定理法，这种方法不依赖反射中点的典型电离层模型参数，仅仅利用短波返回散射所得到的数据进行计算。 二、两种新的 P'-D 转换方法 （一）利用典型电离层参数的 P'-D 转换法 这种计算方法的步骤如下： 利用 WIOBSS 进行斜返探测后，可以直接到的参数为最小群路径P'min，在反射控制中点处，利用典型的电离层参数 h0、hm 和 ym，然后依据公式（1）就可直接计算出最小群路径的最低反射虚高h'min 或者由当地的垂测数据得到 h'min。从图 1 可以看出，利用简单的三角函...
