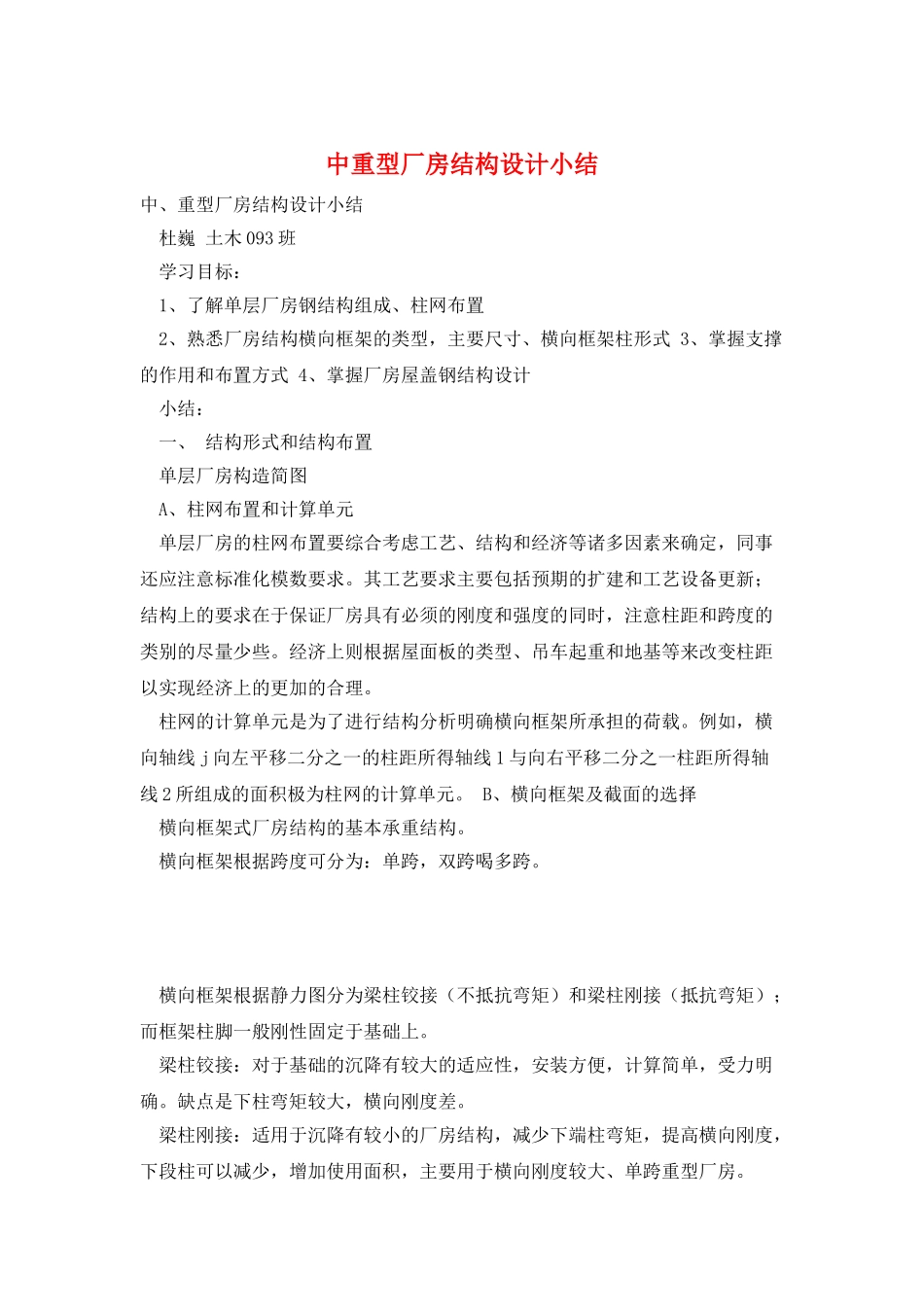

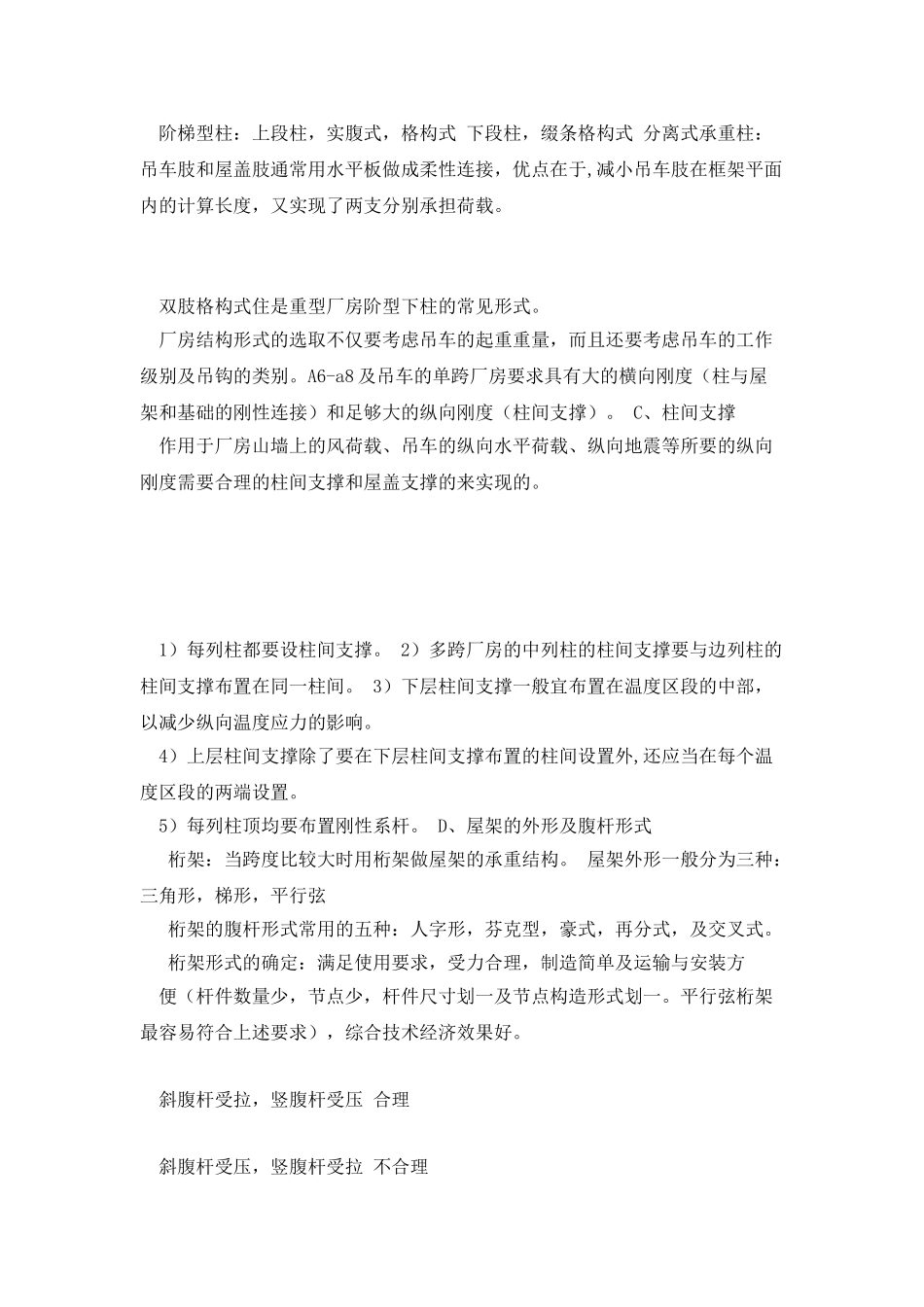

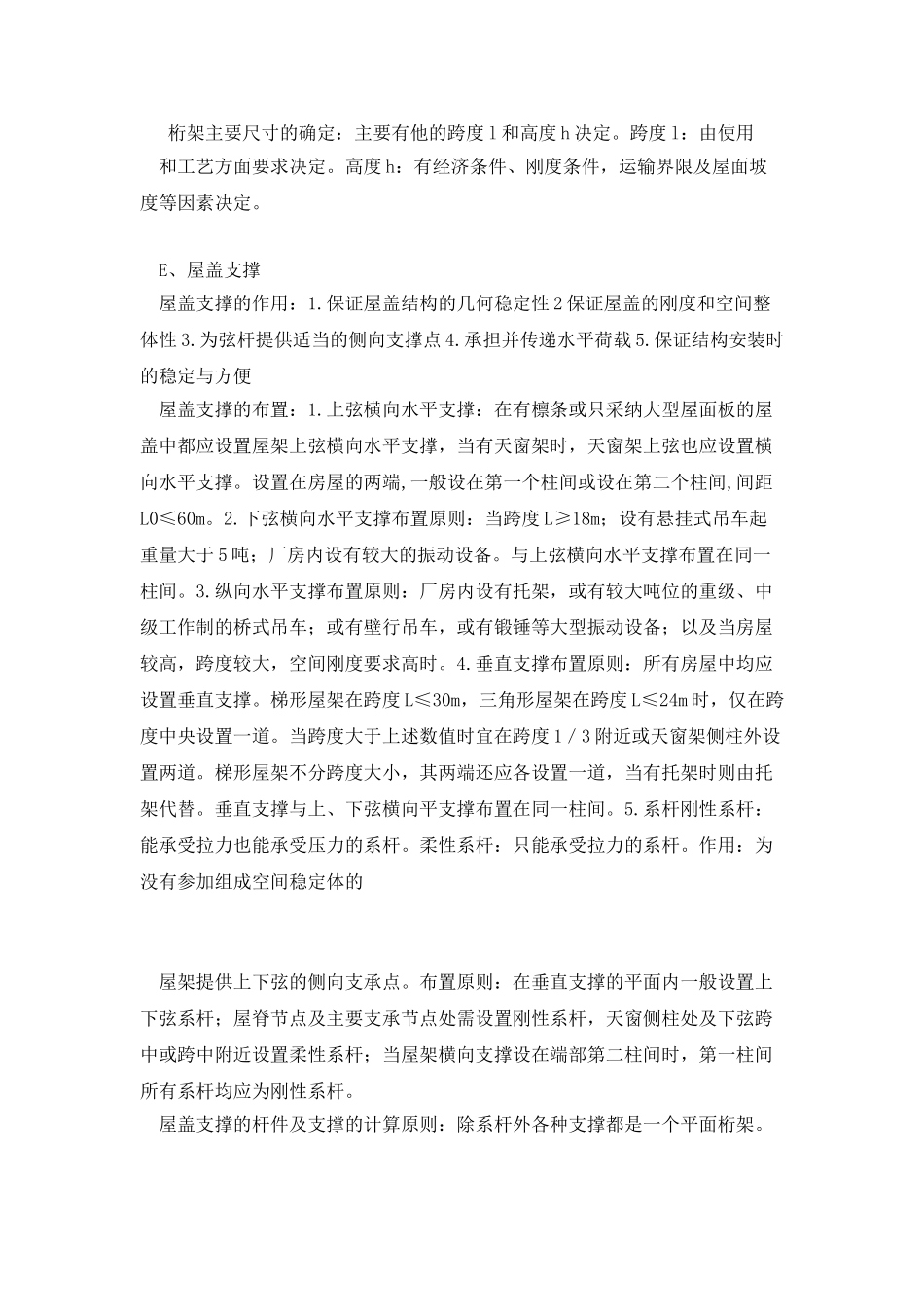

中重型厂房结构设计小结中、重型厂房结构设计小结 杜巍 土木 093 班 学习目标： 1、了解单层厂房钢结构组成、柱网布置 2、熟悉厂房结构横向框架的类型，主要尺寸、横向框架柱形式 3、掌握支撑的作用和布置方式 4、掌握厂房屋盖钢结构设计 小结： 一、 结构形式和结构布置 单层厂房构造简图 A、柱网布置和计算单元 单层厂房的柱网布置要综合考虑工艺、结构和经济等诸多因素来确定，同事还应注意标准化模数要求。其工艺要求主要包括预期的扩建和工艺设备更新；结构上的要求在于保证厂房具有必须的刚度和强度的同时，注意柱距和跨度的类别的尽量少些。经济上则根据屋面板的类型、吊车起重和地基等来改变柱距以实现经济上的更加的合理。 柱网的计算单元是为了进行结构分析明确横向框架所承担的荷载。例如，横向轴线 j 向左平移二分之一的柱距所得轴线 1 与向右平移二分之一柱距所得轴线 2 所组成的面积极为柱网的计算单元。 B、横向框架及截面的选择 横向框架式厂房结构的基本承重结构。 横向框架根据跨度可分为：单跨，双跨喝多跨。 横向框架根据静力图分为梁柱铰接（不抵抗弯矩）和梁柱刚接（抵抗弯矩）；而框架柱脚一般刚性固定于基础上。 梁柱铰接：对于基础的沉降有较大的适应性，安装方便，计算简单，受力明确。缺点是下柱弯矩较大，横向刚度差。 梁柱刚接：适用于沉降有较小的厂房结构，减少下端柱弯矩，提高横向刚度，下段柱可以减少，增加使用面积，主要用于横向刚度较大、单跨重型厂房。 阶梯型柱：上段柱，实腹式，格构式 下段柱，缀条格构式 分离式承重柱：吊车肢和屋盖肢通常用水平板做成柔性连接，优点在于,减小吊车肢在框架平面内的计算长度，又实现了两支分别承担荷载。 双肢格构式住是重型厂房阶型下柱的常见形式。 厂房结构形式的选取不仅要考虑吊车的起重重量，而且还要考虑吊车的工作级别及吊钩的类别。A6-a8 及吊车的单跨厂房要求具有大的横向刚度（柱与屋架和基础的刚性连接）和足够大的纵向刚度（柱间支撑）。 C、柱间支撑 作用于厂房山墙上的风荷载、吊车的纵向水平荷载、纵向地震等所要的纵向刚度需要合理的柱间支撑和屋盖支撑的来实现的。 1）每列柱都要设柱间支撑。 2）多跨厂房的中列柱的柱间支撑要与边列柱的柱间支撑布置在同一柱间。 3）下层柱间支撑一般宜布置在温度区段的中部，以减少纵向温度应力的影响。 4）上层柱间支撑除了要在下层柱间支撑布置的柱间设置外,还应当在每...
