主要设备技术指标概况

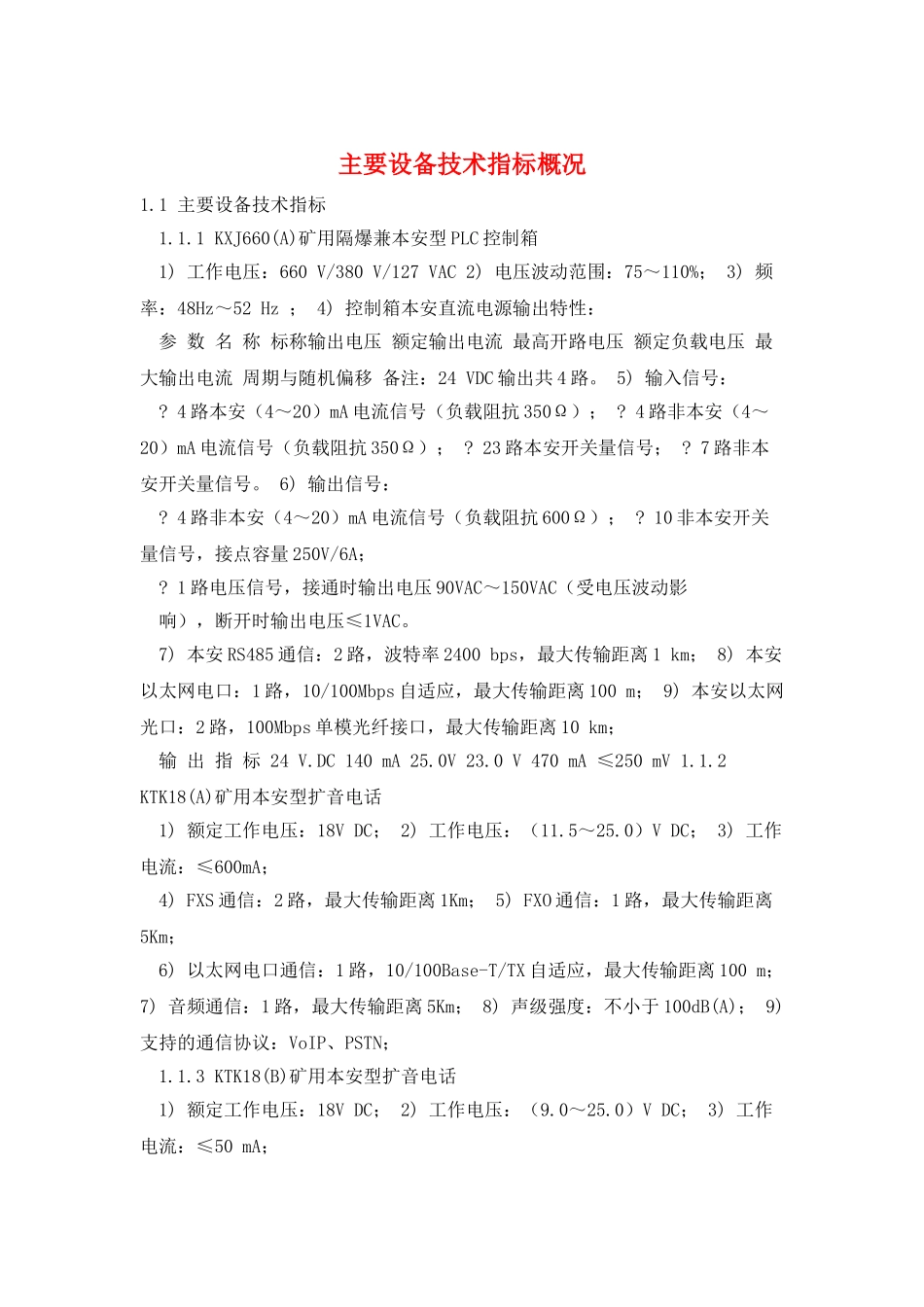

主要设备技术指标概况1.1 主要设备技术指标 1.1.1 KXJ660(A)矿用隔爆兼本安型 PLC 控制箱 1) 工作电压：660 V/380 V/127 VAC 2) 电压波动范围：75～110%； 3) 频率：48Hz～52 Hz ； 4) 控制箱本安直流电源输出特性： 参 数 名 称 标称输出电压 额定输出电流 最高开路电压 额定负载电压 最大输出电流 周期与随机偏移 备注：24 VDC 输出共 4 路。 5) 输入信号： ? 4 路本安（4～20）mA 电流信号（负载阻抗 350Ω）； ? 4 路非本安（4～20）mA 电流信号（负载阻抗 350Ω）； ? 23 路本安开关量信号； ? 7 路非本安开关量信号。 6) 输出信号： ? 4 路非本安（4～20）mA 电流信号（负载阻抗 600Ω）； ? 10 非本安开关量信号，接点容量 250V/6A； ? 1 路电压信号，接通时输出电压 90VAC～150VAC（受电压波动影 响），断开时输出电压≤1VAC。 7) 本安 RS485 通信：2 路，波特率 2400 bps，最大传输距离 1 km； 8) 本安以太网电口：1 路，10/100Mbps 自适应，最大传输距离 100 m； 9) 本安以太网光口：2 路，100Mbps 单模光纤接口，最大传输距离 10 km； 输 出 指 标 24 V.DC 140 mA 25.0V 23.0 V 470 mA ≤250 mV 1.1.2 KTK18(A)矿用本安型扩音电话 1) 额定工作电压：18V DC； 2) 工作电压：（11.5～25.0）V DC； 3) 工作电流：≤600mA； 4) FXS 通信：2 路，最大传输距离 1Km； 5) FXO 通信：1 路，最大传输距离5Km； 6) 以太网电口通信：1 路，10/100Base-T/TX 自适应，最大传输距离 100 m； 7) 音频通信：1 路，最大传输距离 5Km； 8) 声级强度：不小于 100dB(A)； 9) 支持的通信协议：VoIP、PSTN； 1.1.3 KTK18(B)矿用本安型扩音电话 1) 额定工作电压：18V DC； 2) 工作电压：（9.0～25.0）V DC； 3) 工作电流：≤50 mA； 4) 音频通信：1 路，最大传输距离 5Km； 5) 声级强度：不小于 100dB(A)； 1.1.4 KHJ18 矿用本安型急停开关 1) 额定工作电压：18V DC； 2) 工作电压：（9.0～25.0）V DC； 3) 工作电流：≤20mA； 4) 输入信号：4 路无源触点信号； 1.1.5 TH15 矿用本安型显示控制台 1) 额定工作电压：15V DC； 2) 工作电压范围：（11.5～25.0）V DC； 3) 工作电流：≤1.8 A； 4) 输入信号：2 路触点型开关量信号； 5) 输出信号：2 路触点型开关量...
