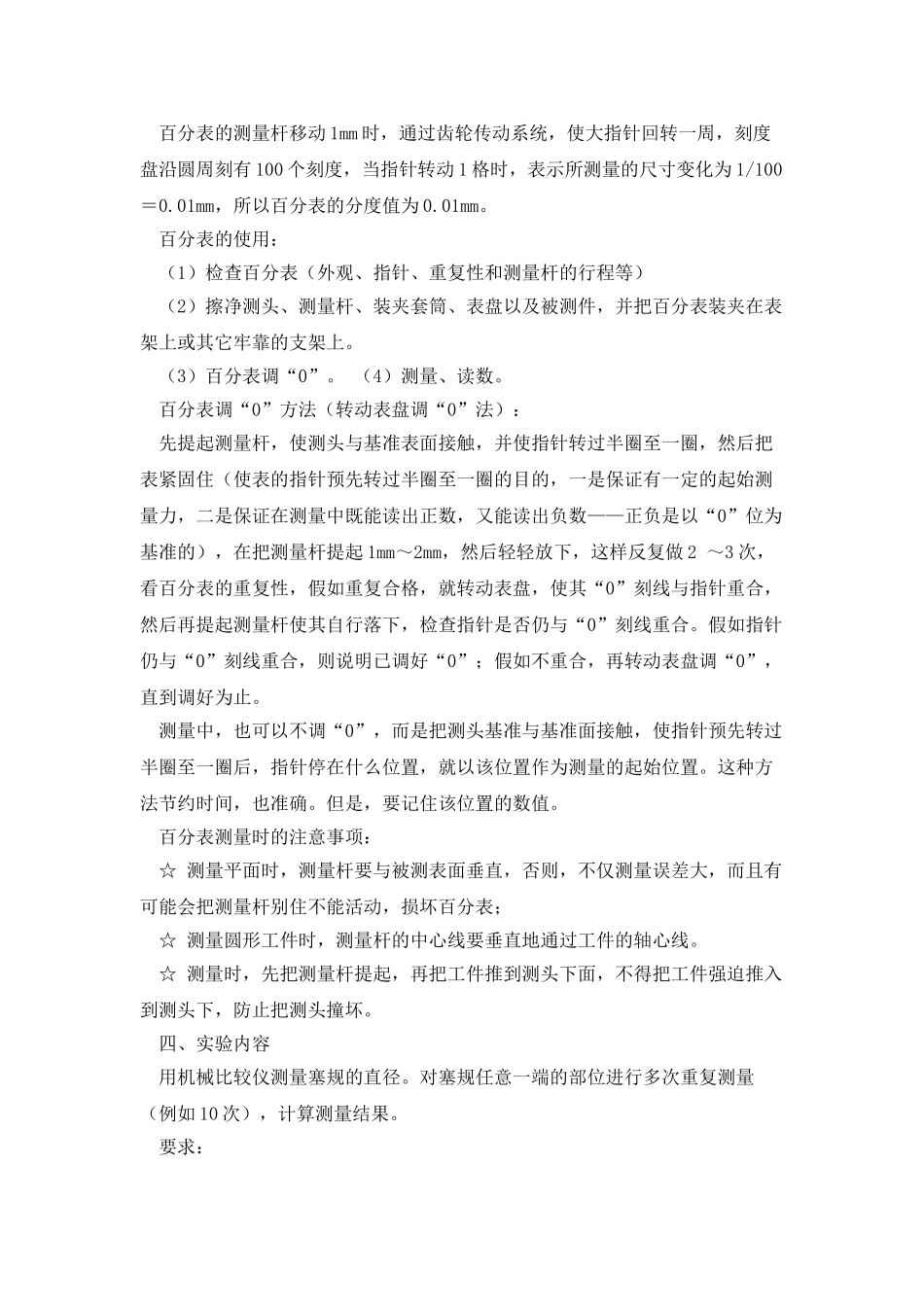

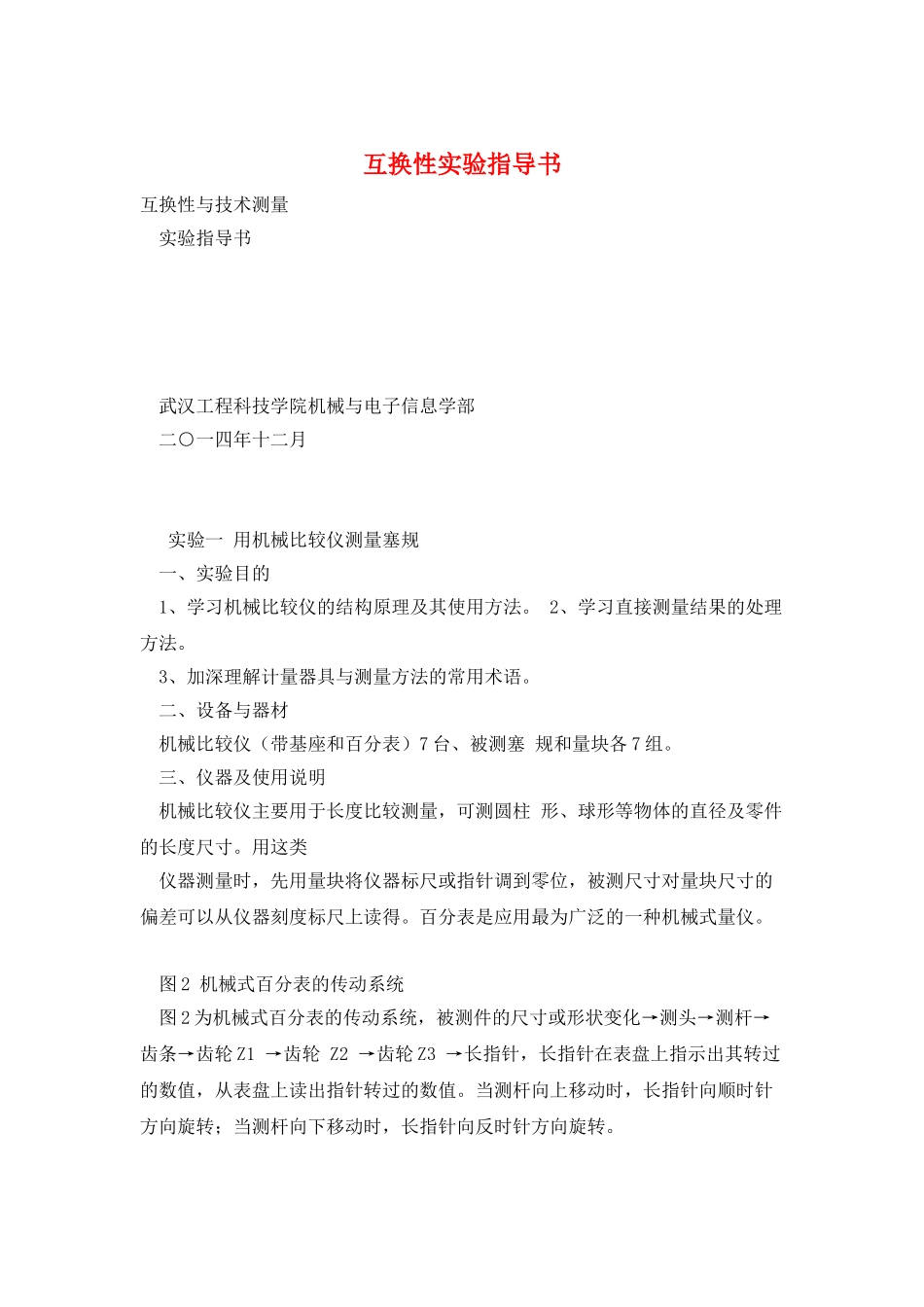

互换性实验指导书互换性与技术测量 实验指导书 武汉工程科技学院机械与电子信息学部 二○一四年十二月 实验一 用机械比较仪测量塞规 一、实验目的 1、学习机械比较仪的结构原理及其使用方法。 2、学习直接测量结果的处理方法。 3、加深理解计量器具与测量方法的常用术语。 二、设备与器材 机械比较仪（带基座和百分表）7 台、被测塞 规和量块各 7 组。 三、仪器及使用说明 机械比较仪主要用于长度比较测量，可测圆柱 形、球形等物体的直径及零件的长度尺寸。用这类 仪器测量时，先用量块将仪器标尺或指针调到零位，被测尺寸对量块尺寸的偏差可以从仪器刻度标尺上读得。百分表是应用最为广泛的一种机械式量仪。 图 2 机械式百分表的传动系统 图 2 为机械式百分表的传动系统，被测件的尺寸或形状变化→测头→测杆→齿条→齿轮 Z1 →齿轮 Z2 →齿轮 Z3 →长指针，长指针在表盘上指示出其转过的数值，从表盘上读出指针转过的数值。当测杆向上移动时，长指针向顺时针方向旋转；当测杆向下移动时，长指针向反时针方向旋转。 百分表的测量杆移动 1mm 时，通过齿轮传动系统，使大指针回转一周，刻度盘沿圆周刻有 100 个刻度，当指针转动 1 格时，表示所测量的尺寸变化为 1/100＝0.01mm，所以百分表的分度值为 0.01mm。 百分表的使用： （1）检查百分表（外观、指针、重复性和测量杆的行程等） （2）擦净测头、测量杆、装夹套筒、表盘以及被测件，并把百分表装夹在表架上或其它牢靠的支架上。 （3）百分表调“0”。 （4）测量、读数。 百分表调“0”方法（转动表盘调“0”法）： 先提起测量杆，使测头与基准表面接触，并使指针转过半圈至一圈，然后把表紧固住（使表的指针预先转过半圈至一圈的目的，一是保证有一定的起始测量力，二是保证在测量中既能读出正数，又能读出负数——正负是以“0”位为基准的），在把测量杆提起 1mm～2mm，然后轻轻放下，这样反复做 2 ～3 次，看百分表的重复性，假如重复合格，就转动表盘，使其“0”刻线与指针重合，然后再提起测量杆使其自行落下，检查指针是否仍与“0”刻线重合。假如指针仍与“0”刻线重合，则说明已调好“0”；假如不重合，再转动表盘调“0”，直到调好为止。 测量中，也可以不调“0”，而是把测头基准与基准面接触，使指针预先转过半圈至一圈后，指针停在什么位置，就以该位置作为测量的起始位置。这种方法节约时间，也准确。但是，要记住该位置的数...
