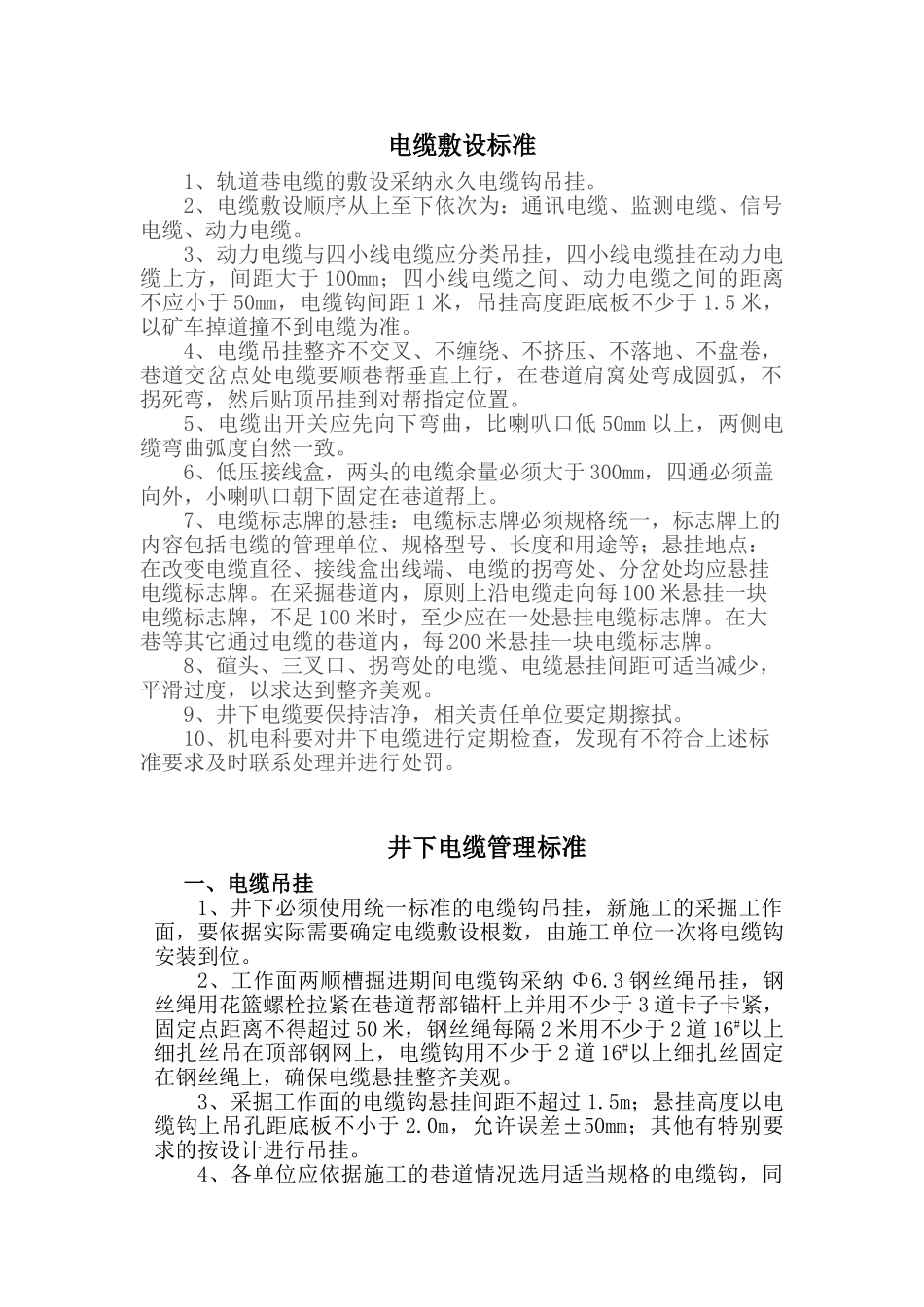

电缆敷设标准1、轨道巷电缆的敷设采纳永久电缆钩吊挂。2、电缆敷设顺序从上至下依次为：通讯电缆、监测电缆、信号电缆、动力电缆。3、动力电缆与四小线电缆应分类吊挂，四小线电缆挂在动力电缆上方，间距大于 100mm；四小线电缆之间、动力电缆之间的距离不应小于 50mm，电缆钩间距 1 米，吊挂高度距底板不少于 1.5 米，以矿车掉道撞不到电缆为准。4、电缆吊挂整齐不交叉、不缠绕、不挤压、不落地、不盘卷，巷道交岔点处电缆要顺巷帮垂直上行，在巷道肩窝处弯成圆弧，不拐死弯，然后贴顶吊挂到对帮指定位置。5、电缆出开关应先向下弯曲，比喇叭口低 50mm 以上，两侧电缆弯曲弧度自然一致。6、低压接线盒，两头的电缆余量必须大于 300mm，四通必须盖向外，小喇叭口朝下固定在巷道帮上。7、电缆标志牌的悬挂：电缆标志牌必须规格统一，标志牌上的内容包括电缆的管理单位、规格型号、长度和用途等；悬挂地点：在改变电缆直径、接线盒出线端、电缆的拐弯处、分岔处均应悬挂电缆标志牌。在采掘巷道内，原则上沿电缆走向每 100 米悬挂一块电缆标志牌，不足 100 米时，至少应在一处悬挂电缆标志牌。在大巷等其它通过电缆的巷道内，每 200 米悬挂一块电缆标志牌。8、碹头、三叉口、拐弯处的电缆、电缆悬挂间距可适当减少，平滑过度，以求达到整齐美观。9、井下电缆要保持洁净，相关责任单位要定期擦拭。10、机电科要对井下电缆进行定期检查，发现有不符合上述标准要求及时联系处理并进行处罚。井下电缆管理标准一、电缆吊挂1、井下必须使用统一标准的电缆钩吊挂，新施工的采掘工作面，要依据实际需要确定电缆敷设根数，由施工单位一次将电缆钩安装到位。2、工作面两顺槽掘进期间电缆钩采纳 Φ6.3 钢丝绳吊挂，钢丝绳用花篮螺栓拉紧在巷道帮部锚杆上并用不少于 3 道卡子卡紧，固定点距离不得超过 50 米，钢丝绳每隔 2 米用不少于 2 道 16#以上细扎丝吊在顶部钢网上，电缆钩用不少于 2 道 16#以上细扎丝固定在钢丝绳上，确保电缆悬挂整齐美观。3、采掘工作面的电缆钩悬挂间距不超过 1.5m；悬挂高度以电缆钩上吊孔距底板不小于 2.0m，允许误差±50mm；其他有特别要求的按设计进行吊挂。4、各单位应依据施工的巷道情况选用适当规格的电缆钩，同一巷道使用的电缆钩规格型号必须统一。5、电缆不得悬挂在风水管路上，不得遭受淋水。电缆上严禁悬挂任何物件。电缆与风水管路原则上不得在巷道同一侧敷设，当必须在同一侧敷设时，应敷...
