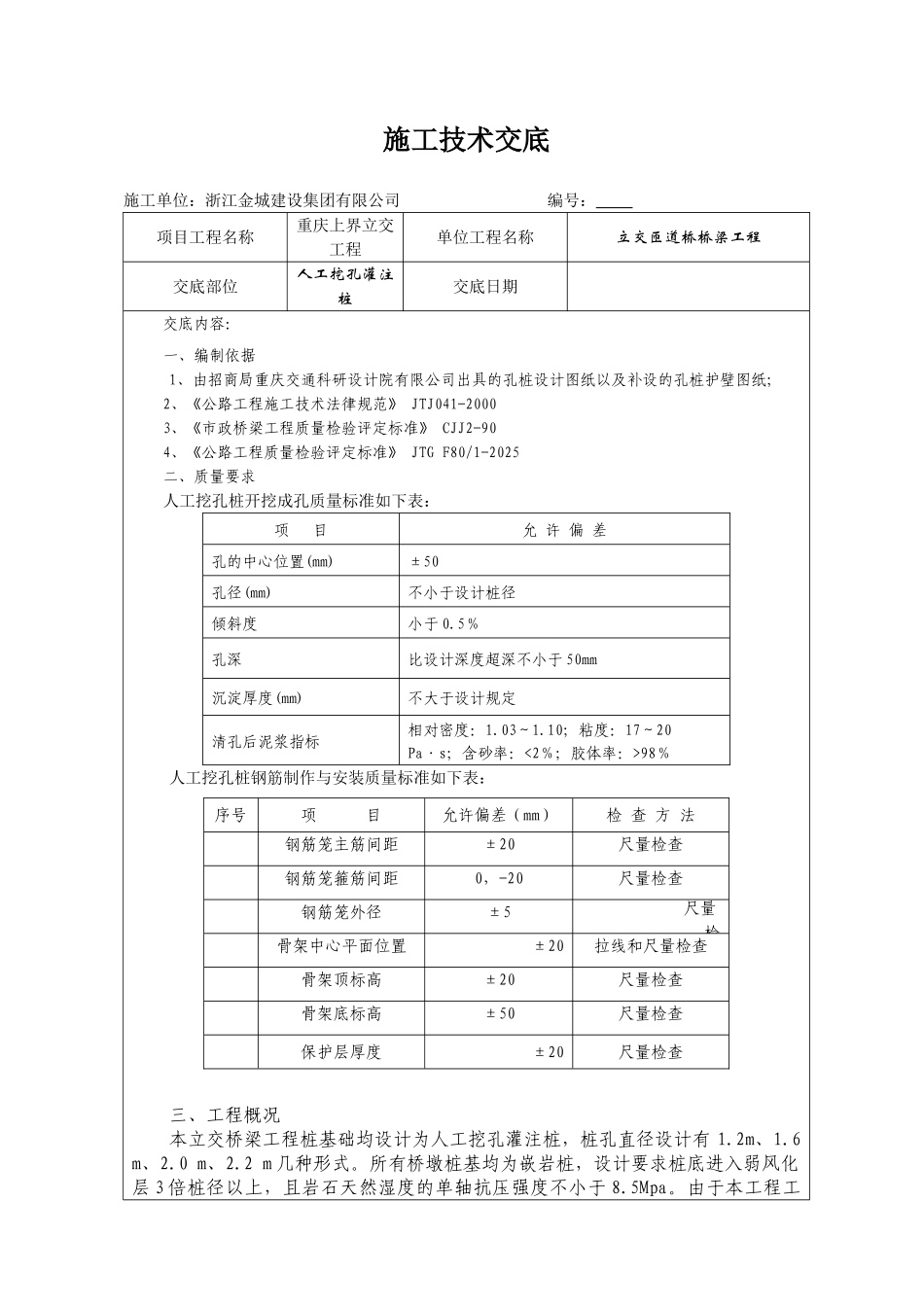

施工技术交底施工单位：浙江金城建设集团有限公司 编号： 项目工程名称重庆上界立交工程单位工程名称立交匝道桥桥梁工程交底部位人工挖孔灌注桩交底日期交底内容：一、编制依据1、由招商局重庆交通科研设计院有限公司出具的孔桩设计图纸以及补设的孔桩护壁图纸；2、《公路工程施工技术法律规范》 JTJ041-20003、《市政桥梁工程质量检验评定标准》 CJJ2-90 4、《公路工程质量检验评定标准》 JTG F80/1-2025 二、质量要求人工挖孔桩开挖成孔质量标准如下表：项 目允 许 偏 差孔的中心位置(mm)±50孔径(mm)不小于设计桩径倾斜度小于 0.5％孔深比设计深度超深不小于 50mm沉淀厚度(mm)不大于设计规定清孔后泥浆指标相对密度：1.03～1.10；粘度：17～20Pa·s；含砂率：<2％；胶体率：>98％人工挖孔桩钢筋制作与安装质量标准如下表：序号项 目允许偏差（mm）检 查 方 法钢筋笼主筋间距±20尺量检查钢筋笼箍筋间距0，-20尺量检查钢筋笼外径±5尺量检骨架中心平面位置±20拉线和尺量检查骨架顶标高±20尺量检查骨架底标高±50尺量检查保护层厚度±20尺量检查三、工程概况本立交桥梁工程桩基础均设计为人工挖孔灌注桩，桩孔直径设计有 1.2m、1.6 m、2.0 m、2.2 m 几种形式。所有桥墩桩基均为嵌岩桩，设计要求桩底进入弱风化层 3 倍桩径以上，且岩石天然湿度的单轴抗压强度不小于 8.5Mpa。由于本工程工期非常紧，所以原则上所有桩基安排全面开挖。四、施工工艺施工工艺流程：放线定桩位及高程→开挖第一节桩孔土方→检查桩位（中心轴线）→支护壁模板放附加钢筋→浇筑第一节护壁砼→架设垂直运输架→安装电动葫芦（卷扬机和辘轳）→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方（修边）→先拆第一节支第二节护壁模板（放附加钢筋）→浇筑第二节护壁砼→检查桩位（中心）轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放砼导管→浇筑桩身砼（随浇随振）五、施工技术1）桩孔基础开挖由人工从上到下逐层开挖桩孔，为防止塌孔，实行每挖深 0.5～1.0m，浇筑一段钢筋砼护壁，直至设计深度，钢筋砼护壁厚度为 0.20～0.25m。在开挖过程中随时检查桩孔的垂直度和直径，以便即时纠正偏移，达到满足设计及法律规范的要求。孔内挖土由人工用锹、镐进行，当挖至岩石时，采纳空压机或水钻开挖，再由人工破裂作业，当开挖至距底标高 20cm 时，采纳人工硬打至桩基底，以确保基底岩石的完整性。孔口上设置...
