仪表设备维护检修规程

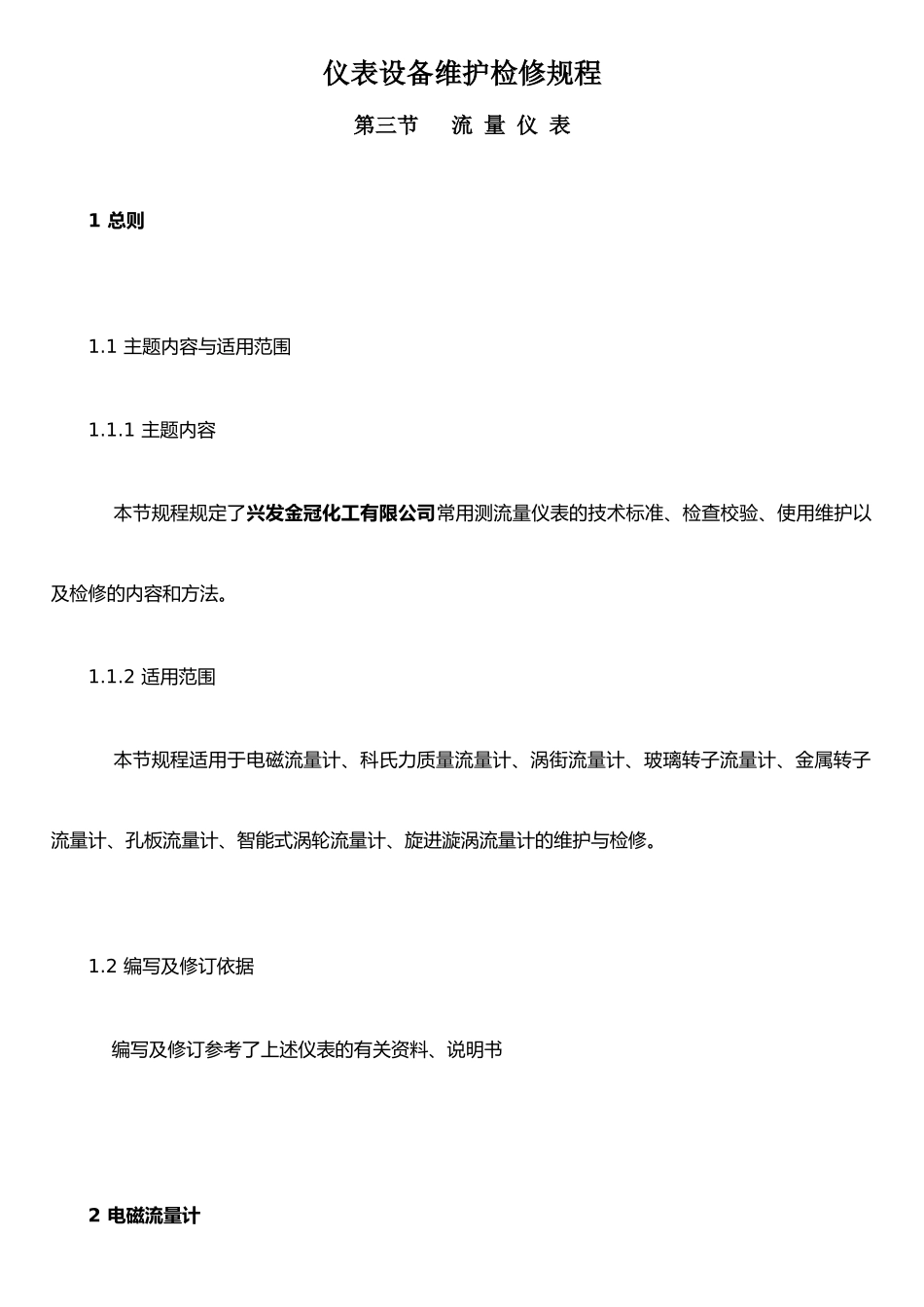

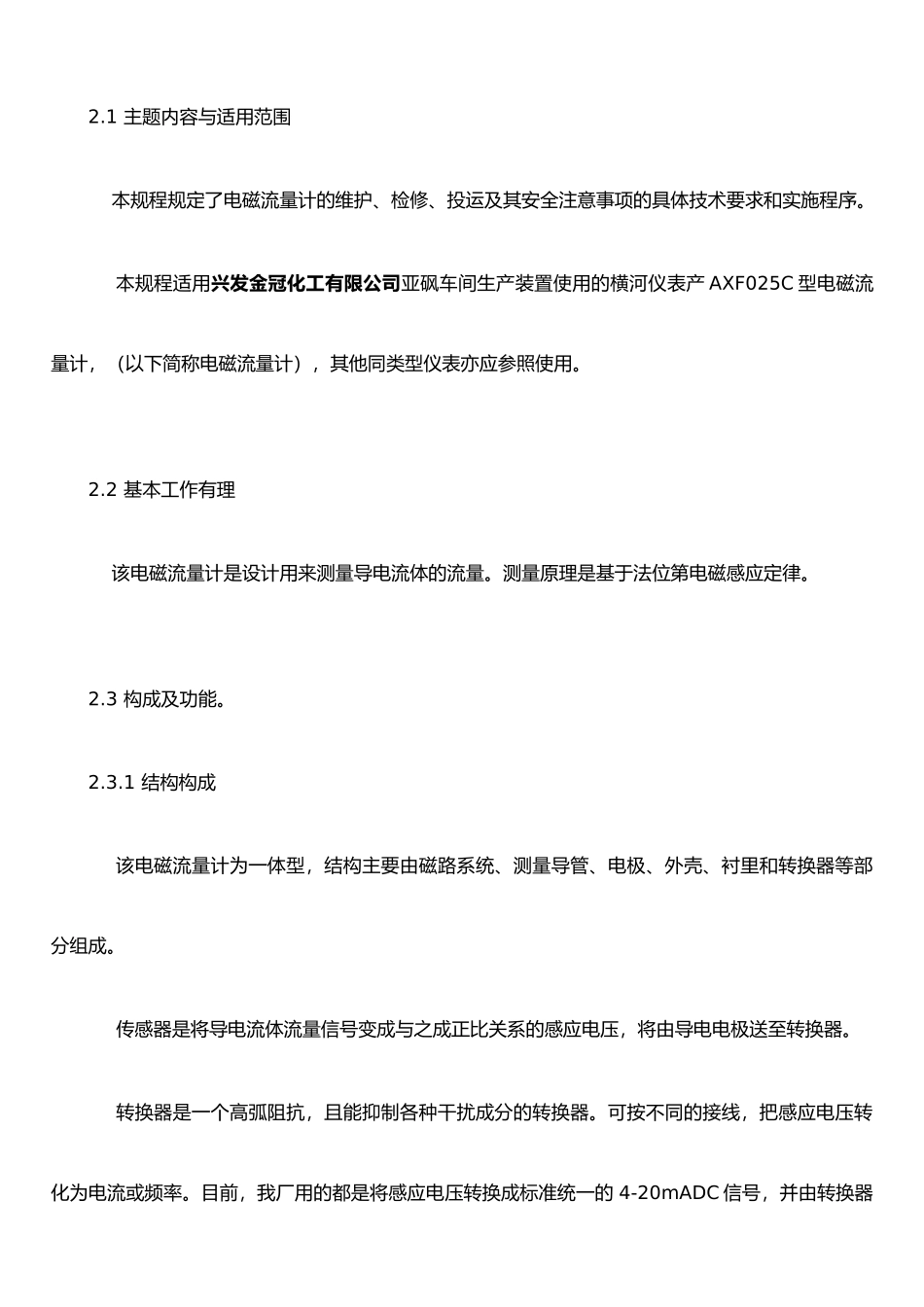

仪表设备维护检修规程第三节 流 量 仪 表1 总则1.1 主题内容与适用范围1.1.1 主题内容 本节规程规定了兴发金冠化工有限公司常用测流量仪表的技术标准、检查校验、使用维护以及检修的内容和方法。1.1.2 适用范围 本节规程适用于电磁流量计、科氏力质量流量计、涡街流量计、玻璃转子流量计、金属转子流量计、孔板流量计、智能式涡轮流量计、旋进漩涡流量计的维护与检修。1.2 编写及修订依据 编写及修订参考了上述仪表的有关资料、说明书2 电磁流量计2.1 主题内容与适用范围 本规程规定了电磁流量计的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。本规程适用兴发金冠化工有限公司亚砜车间生产装置使用的横河仪表产 AXF025C 型电磁流量计，（以下简称电磁流量计），其他同类型仪表亦应参照使用。2.2 基本工作有理 该电磁流量计是设计用来测量导电流体的流量。测量原理是基于法位第电磁感应定律。2.3 构成及功能。2.3.1 结构构成该电磁流量计为一体型，结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。传感器是将导电流体流量信号变成与之成正比关系的感应电压，将由导电电极送至转换器。转换器是一个高弧阻抗，且能抑制各种干扰成分的转换器。可按不同的接线，把感应电压转化为电流或频率。目前，我厂用的都是将感应电压转换成标准统一的 4-20mADC 信号，并由转换器数字面版显示流量值。2.3.2 主要技术性能2.3.2.1 性能指标：基本误差；0.35% of rate2.3.2.2 规格： 用途：防爆型； 输出信号：4-20mACD； 电源 ：230VAC±10%； 流体温度：-40～130℃； 环境温度：-40~60℃； 流体导电率：1µS/cm 以上； 公称通径：2.5~400mm2.4 完好条件2.4.1 零部件完整、符合技术要求，即 a.铭牌应清楚无误。 b.零部件应完好并规格化. c.坚固件不得松动(特别是接地线的坚固件). d.插接件应接触良好. e.端子接线应牢靠. f.可调件应处于可调位置. g.密封件应无泄漏. h.所配防护、保温设施应完好无损.2.4.2 运行正常符合使用要求,即: a.运行时,仪表应达到规定的性能指标. b.正常工况下,仪表示值应在全量程的 20%-80%之间.2.4.3 设备及环境整齐,清洁,符合工作要求,即: a.整机应清洁,无锈蚀,漆层应平整,光亮,无脱落. b.刻度应清楚,字体应规整. c.仪表线路铺设整齐. d.线路标号应齐全、清楚、准确.2.4.4 技术资料齐全,准确,符合管理要求,即: a.说明书,合格证,入厂检定证书...
