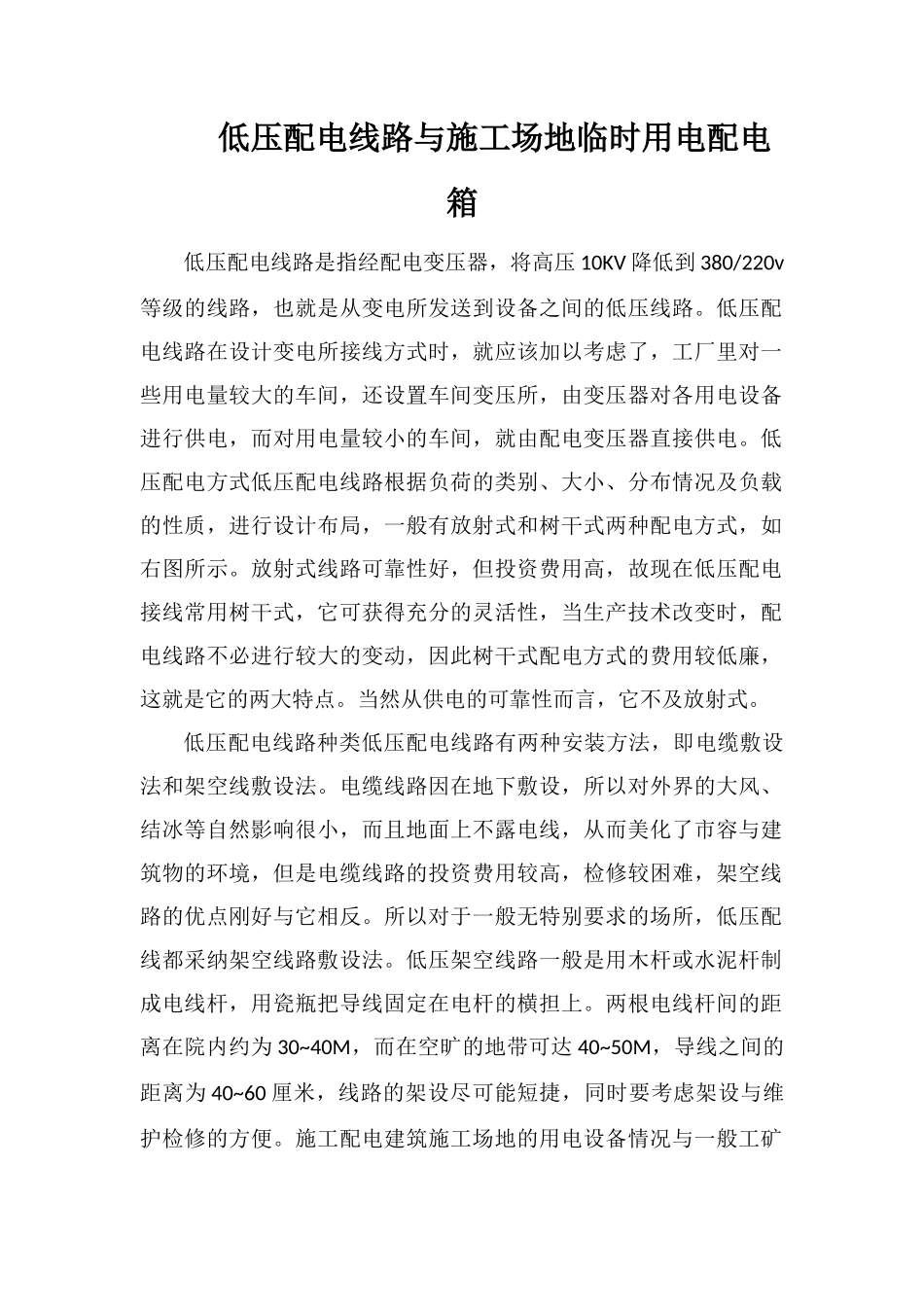

低压配电线路与工地临时用电配电箱

低压配电线路与施工场地临时用电配电箱低压配电线路是指经配电变压器，将高压 10KV 降低到 380/220v等级的线路，也就是从变电所发送到设备之间的低压线路。低压配电线路在设计变电所接线方式时，就应该加以考虑了，工厂里对一些用电量较大的车间，还设置车间变压所，由变压器对各用电设备进行供电，而对用电量较小的车间，就由配电变压器直接供电。低压配电方式低压配电线路根据负荷的类别、大小、分布情况及负载的性质，进行设计布局，一般有放射式和树干式两种配电方式，如右图所示。放射式线路可靠性好，但投资费用高，故现在低压配电接线常用树干式，它可获得充分的灵活性，当生产技术改变时，配电线路不必进行较大的变动，因此树干式配电方式的费用较低廉，这就是它的两大特点。当然从供电的可靠性而言，它不及放射式。低压配电线路种类低压配电线路有两种安装方法，即电缆敷设法和架空线敷设法。电缆线路因在地下敷设，所以对外界的大风、结冰等自然影响很小，而且地面上不露电线，从而美化了市容与建筑物的环境，但是电缆线路的投资费用较高，检修较困难，架空线路的优点刚好与它相反。所以对于一般无特别要求的场所，低压配线都采纳架空线路敷设法。低压架空线路一般是用木杆或水泥杆制成电线杆，用瓷瓶把导线固定在电杆的横担上。两根电线杆间的距离在院内约为 30~40M，而在空旷的地带可达 40~50M，导线之间的距离为 40~60 厘米，线路的架设尽可能短捷，同时要考虑架设与维护检修的方便。施工配电建筑施工场地的用电设备情况与一般工矿企业有所不同，施工场地用电的大小及负载的性质，是随工程进度而变化的，例如，施工初期主要设备是各种拖动运输机械，而在另一期工程中可能为焊机等等。因此施工现场要根据最大一期工程的计算负荷来确定施工场地的用电量。施工场地供电属于临时性设施，一切电气设备必须具有能够迅速安装拆卸的特点。施工场地变电所也宜采纳杆上变压器式的露天变电所，接线方式多采纳树干式的架空线路。架设线路时必须注意不得阻碍交通，并要便于架设和拆除，对于地下工程或隧道等建筑施工现场，由于空间有限，供电线路的高度不能按地面施工的要求架设，因此，在这种情况下的照明线路均采纳 36V 以下的安全电压，而对动力负载的 380/220V 供电线路，应采纳具有良好绝缘性和防潮的三相四芯电缆软线。随施工进度拉设电缆，不用时随时拆除接线端，确保施工的安全。配电线路对地距离，对建筑物配电线路的距离规定...
