住宅楼恒压供水变频调速系统的PLC程序设计

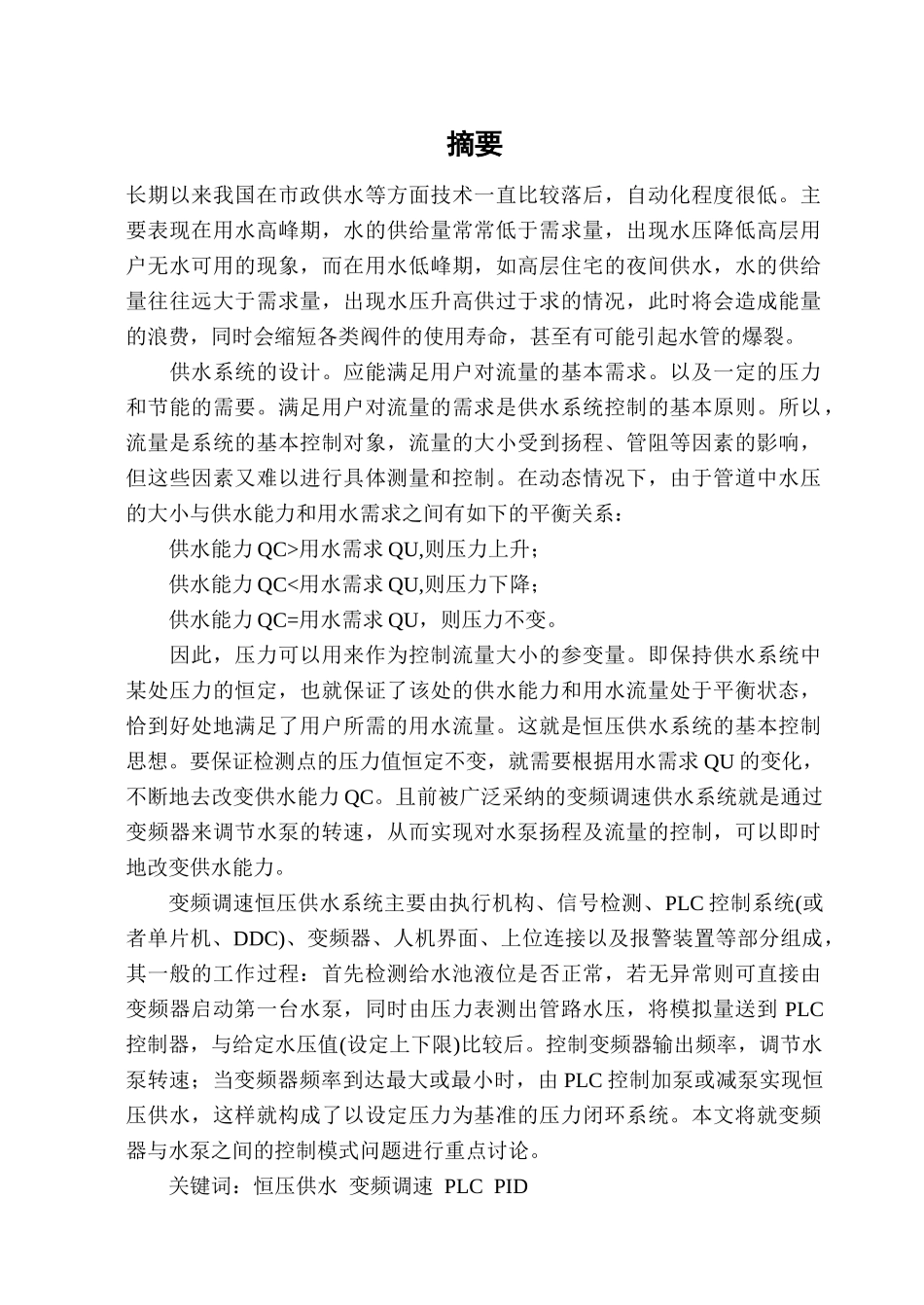

摘要长期以来我国在市政供水等方面技术一直比较落后，自动化程度很低。主要表现在用水高峰期，水的供给量常常低于需求量，出现水压降低高层用户无水可用的现象，而在用水低峰期，如高层住宅的夜间供水，水的供给量往往远大于需求量，出现水压升高供过于求的情况，此时将会造成能量的浪费，同时会缩短各类阀件的使用寿命，甚至有可能引起水管的爆裂。 供水系统的设计。应能满足用户对流量的基本需求。以及一定的压力和节能的需要。满足用户对流量的需求是供水系统控制的基本原则。所以，流量是系统的基本控制对象，流量的大小受到扬程、管阻等因素的影响，但这些因素又难以进行具体测量和控制。在动态情况下，由于管道中水压的大小与供水能力和用水需求之间有如下的平衡关系： 供水能力 QC>用水需求 QU,则压力上升； 供水能力 QC<用水需求 QU,则压力下降； 供水能力 QC=用水需求 QU，则压力不变。 因此，压力可以用来作为控制流量大小的参变量。即保持供水系统中某处压力的恒定，也就保证了该处的供水能力和用水流量处于平衡状态，恰到好处地满足了用户所需的用水流量。这就是恒压供水系统的基本控制思想。要保证检测点的压力值恒定不变，就需要根据用水需求 QU 的变化，不断地去改变供水能力 QC。且前被广泛采纳的变频调速供水系统就是通过变频器来调节水泵的转速，从而实现对水泵扬程及流量的控制，可以即时地改变供水能力。 变频调速恒压供水系统主要由执行机构、信号检测、PLC 控制系统(或者单片机、DDC)、变频器、人机界面、上位连接以及报警装置等部分组成，其一般的工作过程：首先检测给水池液位是否正常，若无异常则可直接由变频器启动第一台水泵，同时由压力表测出管路水压，将模拟量送到 PLC控制器，与给定水压值(设定上下限)比较后。控制变频器输出频率，调节水泵转速；当变频器频率到达最大或最小时，由 PLC 控制加泵或减泵实现恒压供水，这样就构成了以设定压力为基准的压力闭环系统。本文将就变频器与水泵之间的控制模式问题进行重点讨论。关键词：恒压供水 变频调速 PLC PID目录第 1 章 绪论.............................................................................................................................11.1 课题的提出................................................................................................................11.2 变频恒压供水系统的国内外讨论现状.....
