使用EICAD进行路线设计流程

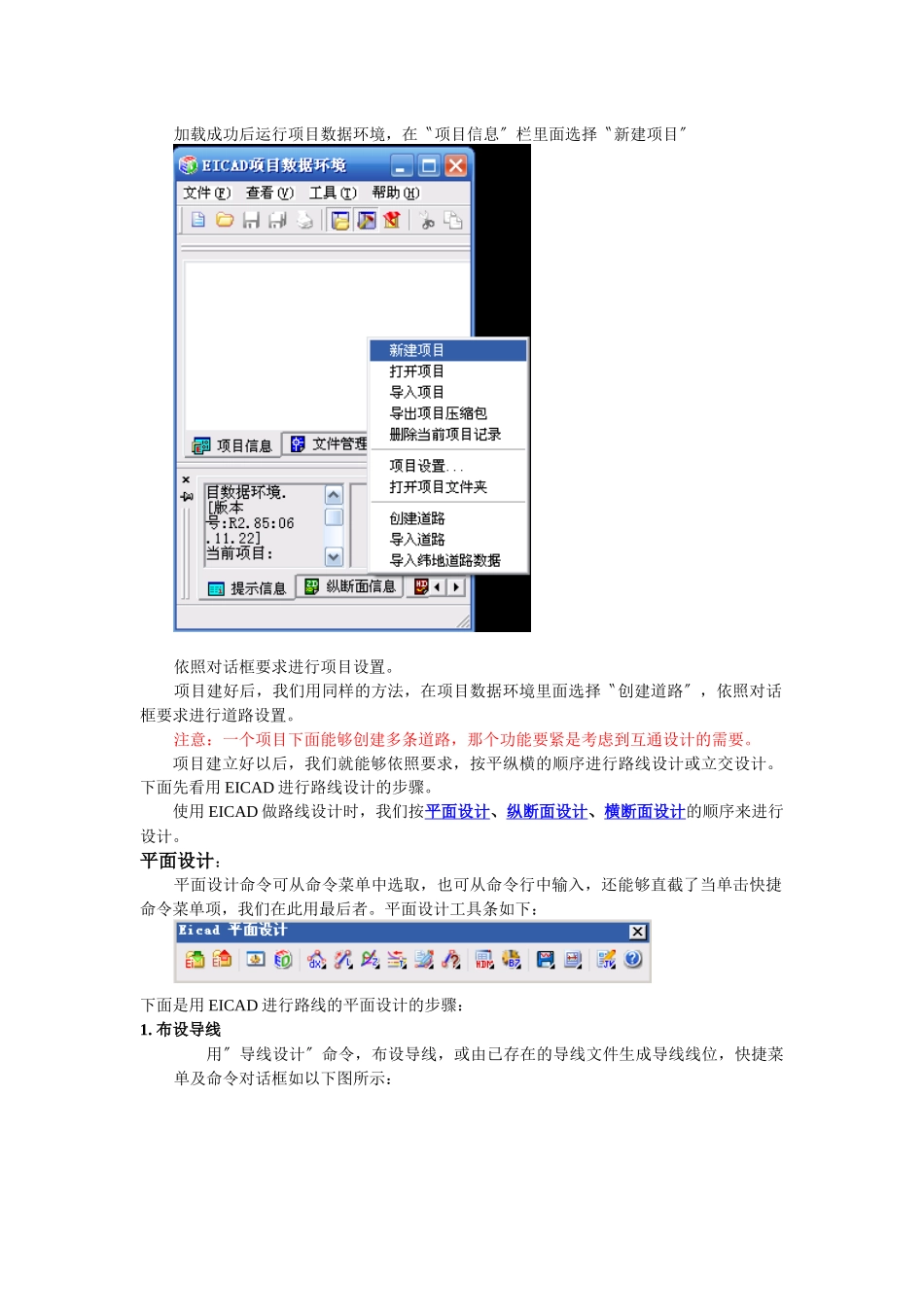

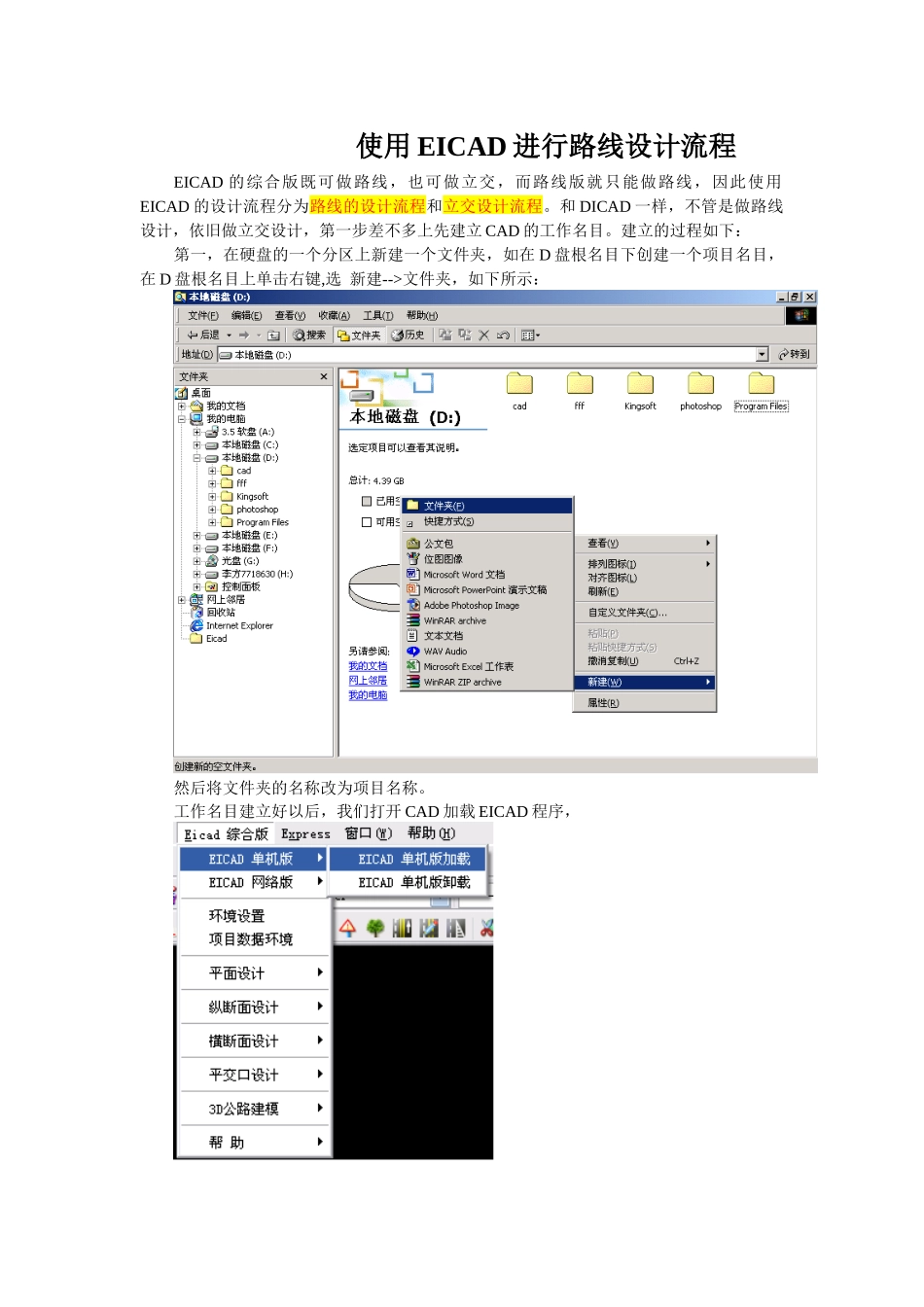

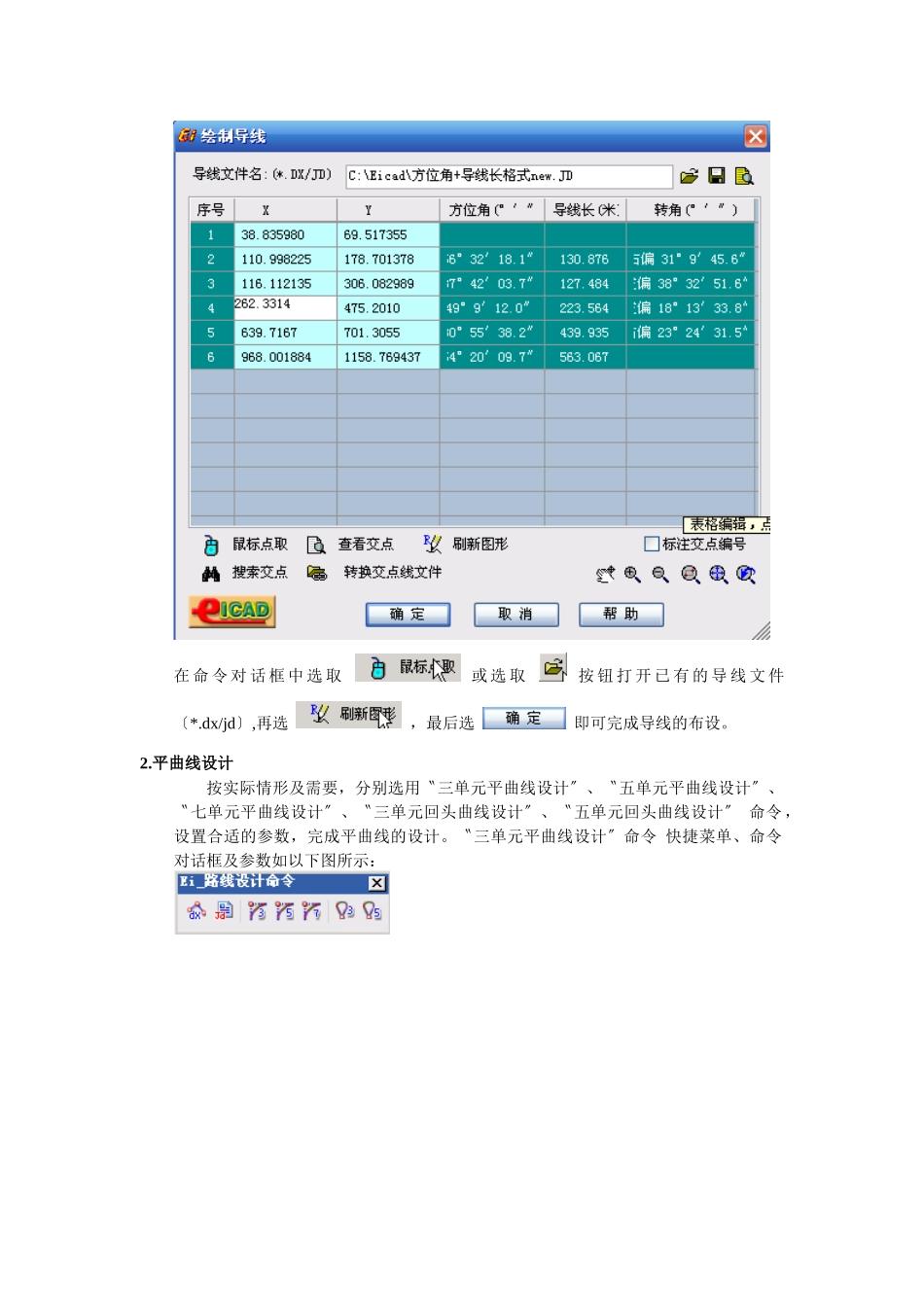

使用 EICAD 进行路线设计流程EICAD 的综合版既可做路线，也可做立交，而路线版就只能做路线，因此使用EICAD 的设计流程分为路线的设计流程和立交设计流程。和 DICAD 一样，不管是做路线设计，依旧做立交设计，第一步差不多上先建立 CAD 的工作名目。建立的过程如下：第一，在硬盘的一个分区上新建一个文件夹，如在 D 盘根名目下创建一个项目名目，在 D 盘根名目上单击右键,选 新建-->文件夹，如下所示：然后将文件夹的名称改为项目名称。工作名目建立好以后，我们打开 CAD 加载 EICAD 程序，加载成功后运行项目数据环境，在〝项目信息〞栏里面选择〝新建项目〞依照对话框要求进行项目设置。项目建好后，我们用同样的方法，在项目数据环境里面选择〝创建道路〞，依照对话框要求进行道路设置。注意：一个项目下面能够创建多条道路，那个功能要紧是考虑到互通设计的需要。项目建立好以后，我们就能够依照要求，按平纵横的顺序进行路线设计或立交设计。下面先看用 EICAD 进行路线设计的步骤。使用 EICAD 做路线设计时，我们按平 面 设计 、纵 断 面设计 、横断面设计的顺序来进行设计。平面设计：平面设计命令可从命令菜单中选取，也可从命令行中输入，还能够直截了当单击快捷命令菜单项，我们在此用最后者。平面设计工具条如下：下面是用 EICAD 进行路线的平面设计的步骤：1. 布设导线用〞导线设计〞命令，布设导线，或由已存在的导线文件生成导线线位，快捷菜单及命令对话框如以下图所示： 在 命 令 对 话 框 中 选 取 或 选 取 按 钮 打 开 已 有 的 导 线 文 件〔*.dx/jd〕,再选 ，最后选 即可完成导线的布设。2.平曲线设计按实际情形及需要，分别选用〝三单元平曲线设计〞、〝五单元平曲线设计〞、〝七单元平曲线设计〞、〝三单元回头曲线设计〞、〝五单元回头曲线设计〞 命令 ，设置合适的参数，完成平曲线的设计。〝三单元平曲线设计〞命令 快捷菜单、命令对话框及参数如以下图所示：通过 按钮动态拖动或直截了当在编辑框中输入，取得合适的参数后，按 即可。3. 桩号初始化平曲线设计完成后，就可利用〝桩号初始化〞命令，设置相关的参数，给路线缚上桩号信息。命令快捷菜单及对话框如下所示：设置相关参数后，按 按钮。桩号初始化完成。注意：1、 路线的起点桩号能够为任意值；2、 路线名称是不同路线的区别，不同的路线有不同的名称后，在下面的的数据储备，和超高、横断面...
