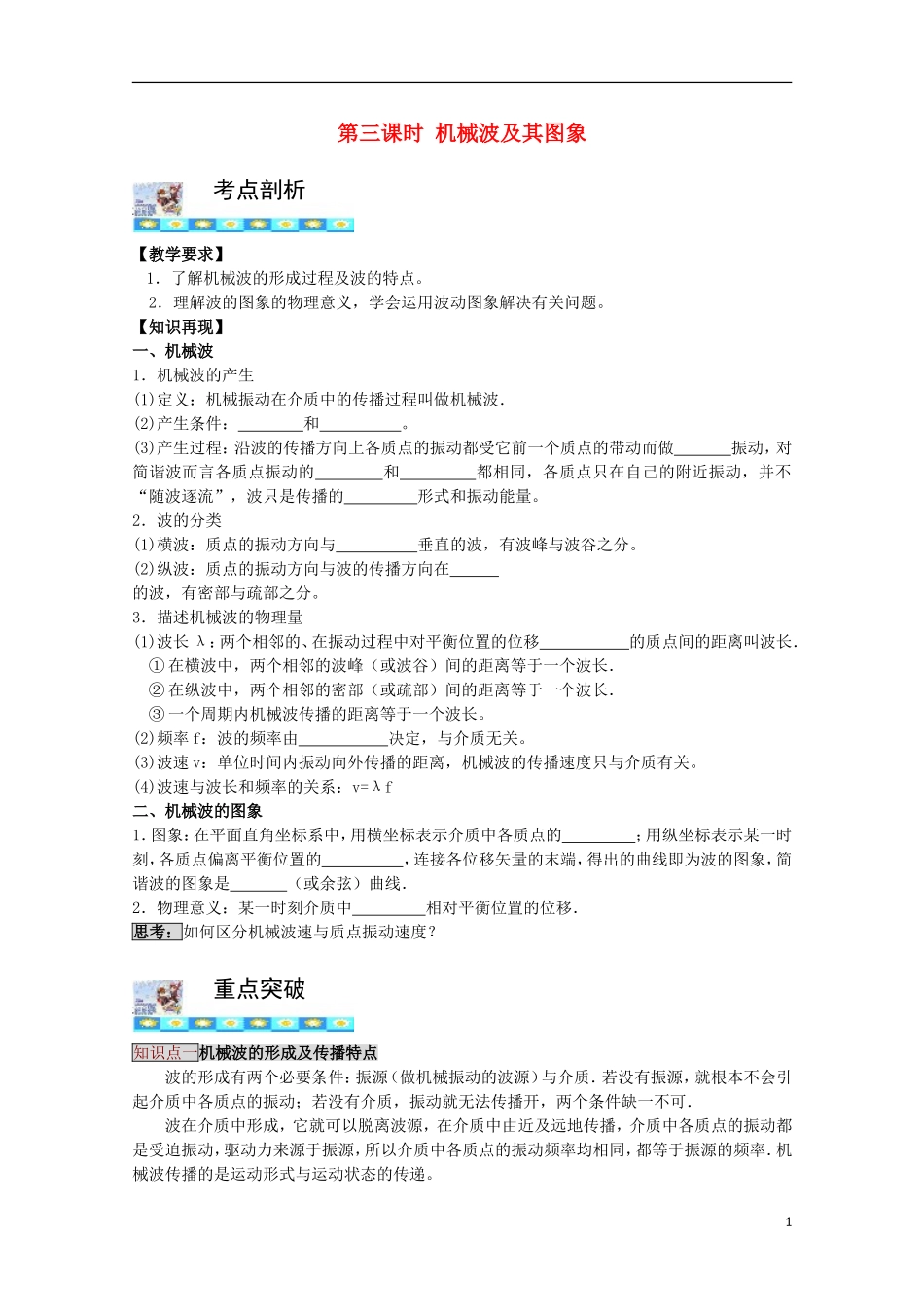

第三课时 机械波及其图象【教学要求】1．了解机械波的形成过程及波的特点。2．理解波的图象的物理意义，学会运用波动图象解决有关问题。【知识再现】一、机械波1．机械波的产生(1)定义：机械振动在介质中的传播过程叫做机械波．(2)产生条件： 和 。(3)产生过程：沿波的传播方向上各质点的振动都受它前一个质点的带动而做 振动，对简谐波而言各质点振动的 和 都相同，各质点只在自己的附近振动，并不“随波逐流”，波只是传播的 形式和振动能量。2．波的分类(1)横波：质点的振动方向与 垂直的波，有波峰与波谷之分。(2)纵波：质点的振动方向与波的传播方向在 的波，有密部与疏部之分。3．描述机械波的物理量(1)波长 λ：两个相邻的、在振动过程中对平衡位置的位移 的质点间的距离叫波长．① 在横波中，两个相邻的波峰（或波谷）间的距离等于一个波长． ② 在纵波中，两个相邻的密部（或疏部）间的距离等于一个波长． ③ 一个周期内机械波传播的距离等于一个波长。(2)频率 f：波的频率由 决定，与介质无关。(3)波速 v：单位时间内振动向外传播的距离，机械波的传播速度只与介质有关。(4)波速与波长和频率的关系：v=λf二、机械波的图象1．图象：在平面直角坐标系中，用横坐标表示介质中各质点的 ；用纵坐标表示某一时刻，各质点偏离平衡位置的 ，连接各位移矢量的末端，得出的曲线即为波的图象，简谐波的图象是 （或余弦）曲线．2．物理意义：某一时刻介质中 相对平衡位置的位移．思考：如何区分机械波速与质点振动速度？知识点一机械波的形成及传播特点波的形成有两个必要条件：振源（做机械振动的波源）与介质．若没有振源，就根本不会引起介质中各质点的振动；若没有介质，振动就无法传播开，两个条件缺一不可．波在介质中形成，它就可以脱离波源，在介质中由近及远地传播，介质中各质点的振动都是受迫振动，驱动力来源于振源，所以介质中各质点的振动频率均相同，都等于振源的频率．机械波传播的是运动形式与运动状态的传递。1考点剖析重点突破【应用 1】（07 年 1 月广东省汕尾市调研测试）关于机械波的概念，下列说法中正确的是（ ）A、质点的振动方向总是垂直于波的传播方向B、简谐波沿长绳传播，绳上相距半个波长的两个质点振动位移的大小相等C、任一质点每经过一个周期在波的传播方向上移动一个波长的距离D、相隔一个周期，简谐波的波形图相同导示:只有横波，质点的振动方向与波的传播方向垂直，A 不正确；相...
