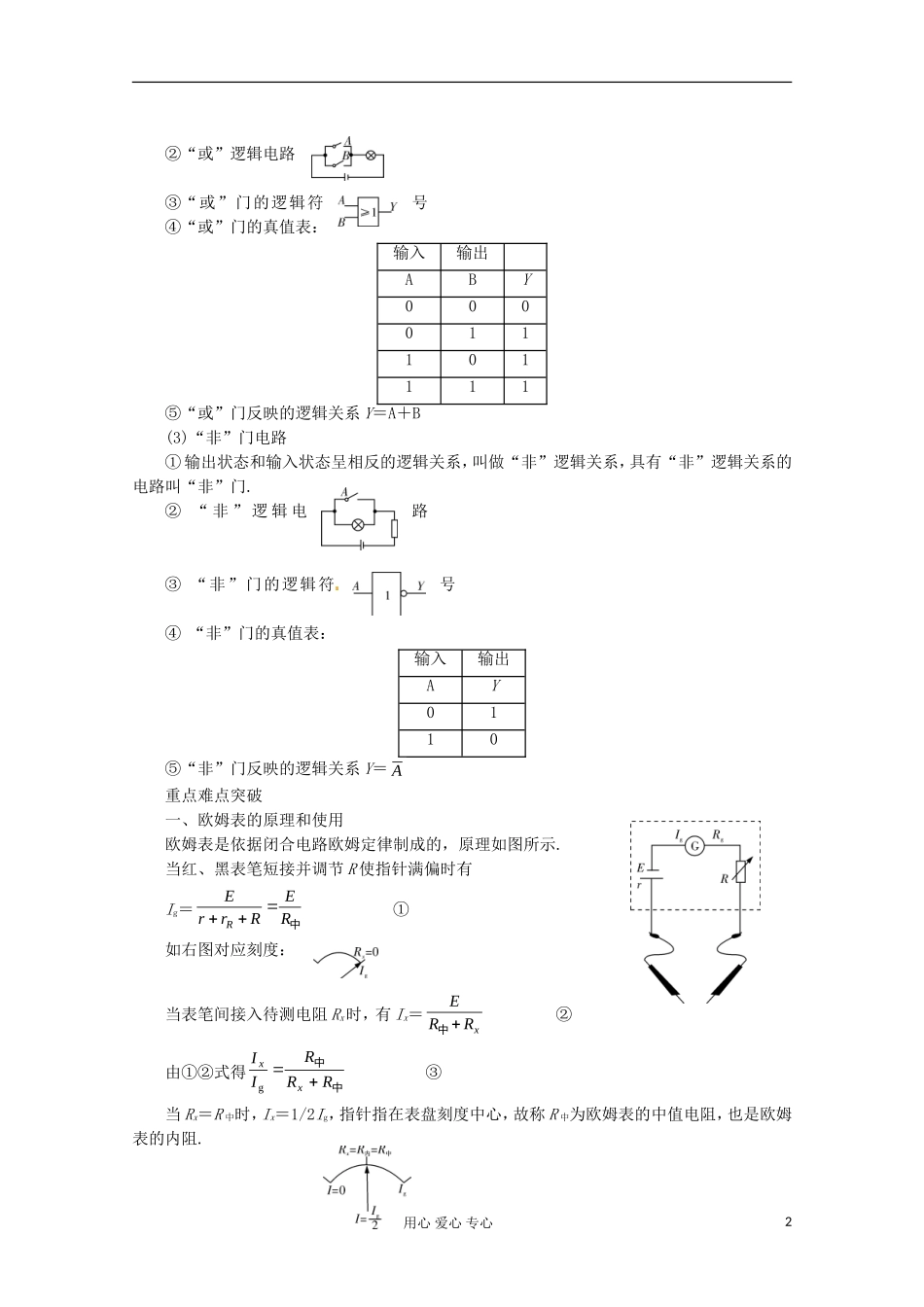

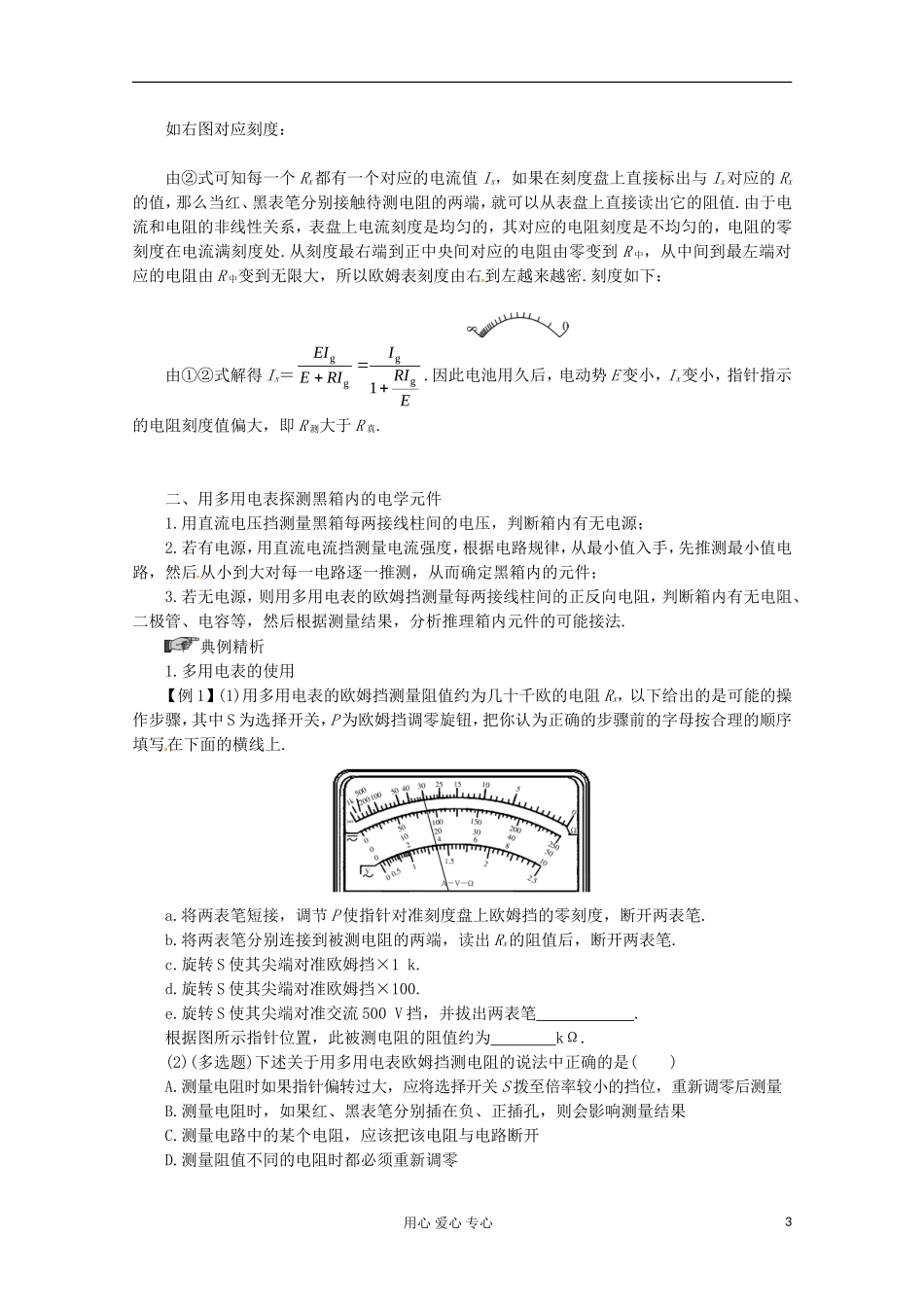

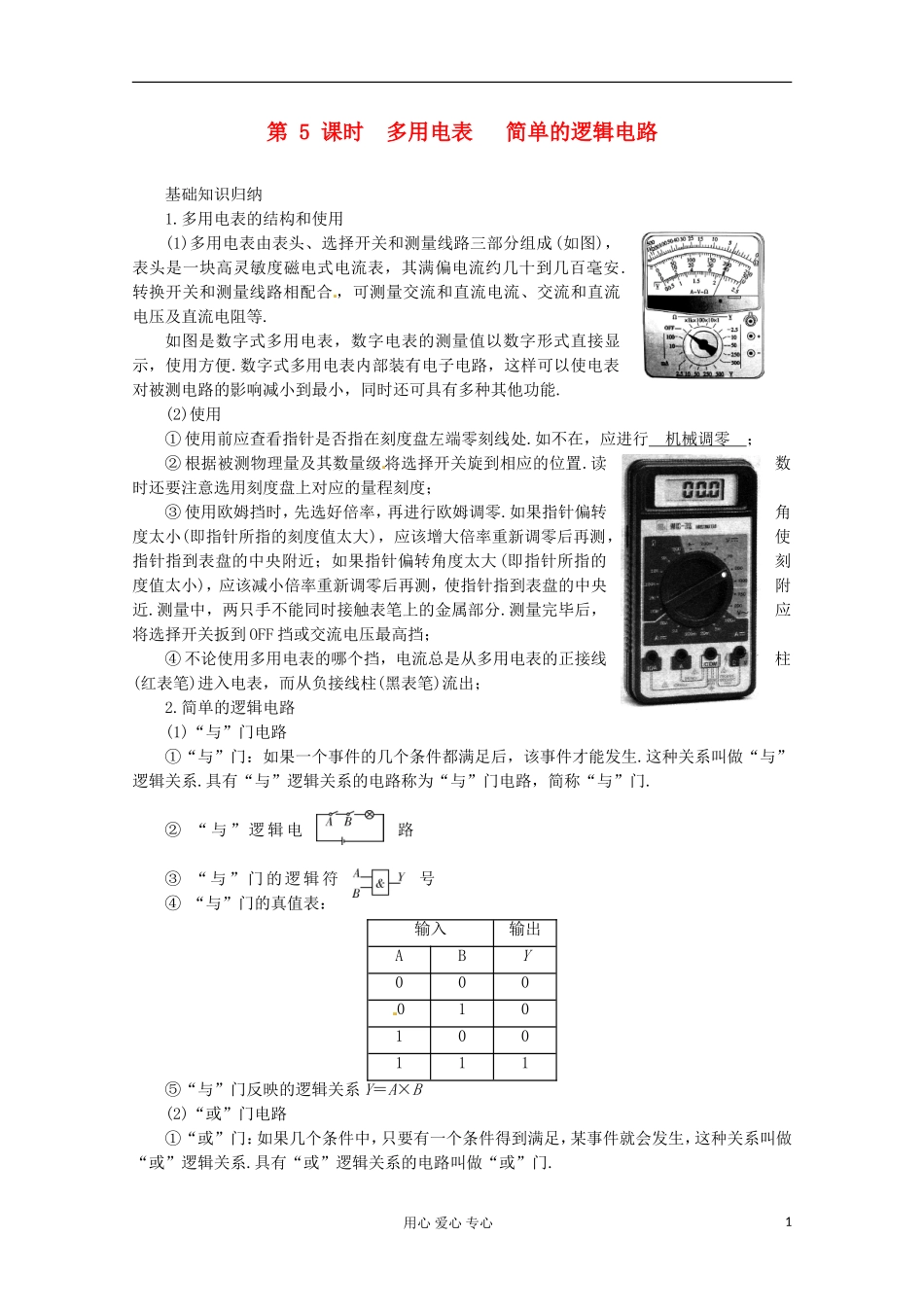

第 5 课时 多用电表 简单的逻辑电路基础知识归纳1.多用电表的结构和使用(1)多用电表由表头、选择开关和测量线路三部分组成(如图)，表头是一块高灵敏度磁电式电流表，其满偏电流约几十到几百毫安.转换开关和测量线路相配合 ，可测量交流和直流电流、交流和直流电压及直流电阻等.如图是数字式多用电表，数字电表的测量值以数字形式直接显示，使用方便.数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减小到最小，同时还可具有多种其他功能.(2)使用① 使用前应查看指针是否指在刻度盘左端零刻线处.如不在，应进行 机械调零 ；② 根据被测物理量及其数量级 将选择开关旋到相应的位置.读数时还要注意选用刻度盘上对应的量程刻度；③ 使用欧姆挡时，先选好倍率，再进行欧姆调零.如果指针偏转角度太小(即指针所指的刻度值太大)，应该增大倍率重新调零后再测，使指针指到表盘的中央附近；如果指针偏转角度太大(即指针所指的刻度值太小)，应该减小倍率重新调零后再测，使指针指到表盘的中央附近.测量中，两只手不能同时接触表笔上的金属部分.测量完毕后，应将选择开关扳到 OFF 挡或交流电压最高挡；④ 不论使用多用电表的哪个挡，电流总是从多用电表的正接线柱(红表笔)进入电表，而从负接线柱(黑表笔)流出；2.简单的逻辑电路(1)“与”门电路①“与”门：如果一个事件的几个条件都满足后，该事件才能发生.这种关系叫做“与”逻辑关系.具有“与”逻辑关系的电路称为“与”门电路，简称“与”门.② “ 与 ” 逻 辑 电路③ “与”门的逻辑符号④ “与”门的真值表：输入输出ABY000010100111⑤“与”门反映的逻辑关系 Y＝A×B(2)“或”门电路①“或”门：如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系.具有“或”逻辑关系的电路叫做“或”门.用心 爱心 专心1②“或”逻辑电路③“或”门的逻辑符号④“或”门的真值表：输入输出ABY000011101111⑤“或”门反映的逻辑关系 Y＝A＋B(3)“非”门电路① 输出状态和输入状态呈相反的逻辑关系，叫做“非”逻辑关系，具有“非”逻辑关系的电路叫“非”门.② “ 非 ” 逻 辑 电路③ “非”门的逻辑符号④ “非”门的真值表：输入输出AY0110⑤“非”门反映的逻辑关系 Y＝ A重点难点突破一、欧姆表的原理和使用欧姆表是依据闭合电路欧姆定律制成的，原理如图所示.当红、黑表笔短接并调节 R 使指针满偏时有Ig＝中RERrrER...
