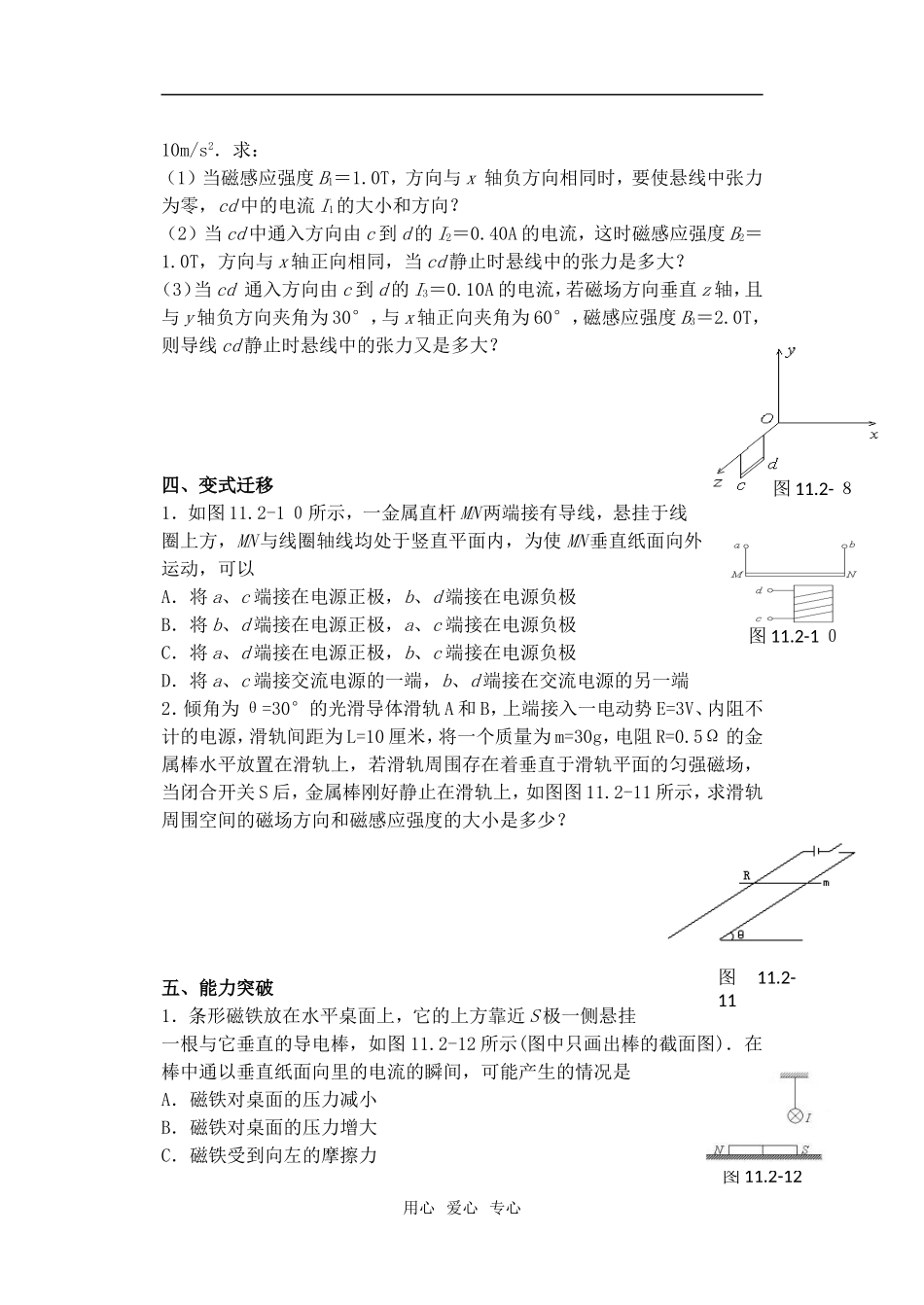

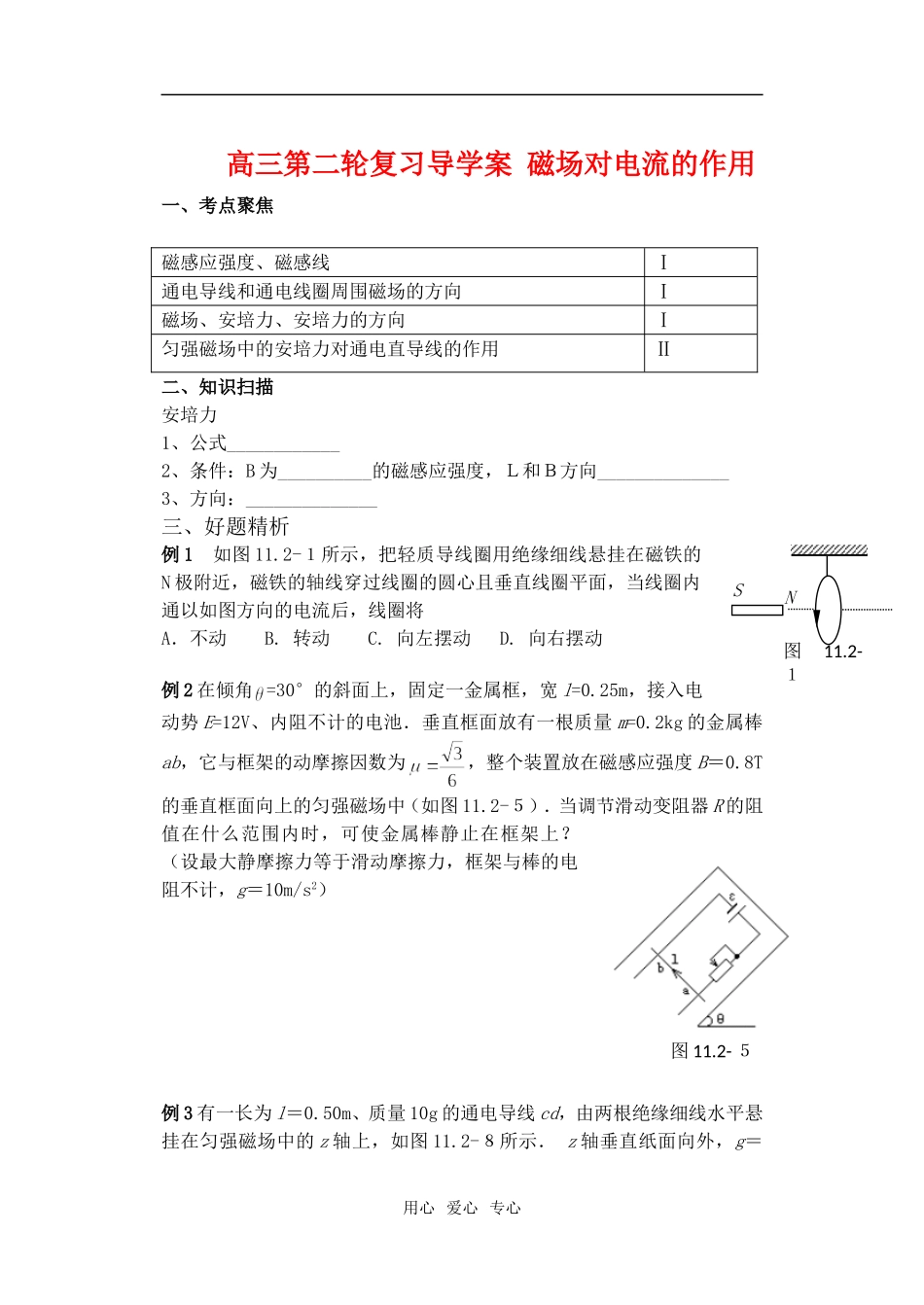

高三第二轮复习导学案 磁场对电流的作用一、考点聚焦磁感应强度、磁感线Ⅰ通电导线和通电线圈周围磁场的方向Ⅰ磁场、安培力、安培力的方向Ⅰ匀强磁场中的安培力对通电直导线的作用Ⅱ二、知识扫描安培力1、公式____________2、条件：B 为__________的磁感应强度，Ｌ和Ｂ方向______________ 3、方向：______________三、好题精析例 1 如图 11.2-１所示，把轻质导线圈用绝缘细线悬挂在磁铁的N 极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面，当线圈内通以如图方向的电流后，线圈将 A．不动 B. 转动 C. 向左摆动 D. 向右摆动例 2 在倾角 =30°的斜面上，固定一金属框，宽 l=0.25m，接入电动势 E=12V、内阻不计的电池．垂直框面放有一根质量 m=0.2kg 的金属棒ab，它与框架的动摩擦因数为，整个装置放在磁感应强度 B＝0.8T的垂直框面向上的匀强磁场中（如图 11.2-５）．当调节滑动变阻器 R 的阻值在什么范围内时，可使金属棒静止在框架上？（设最大静摩擦力等于滑动摩擦力，框架与棒的电阻不计，g＝10m/s2） 例 3 有一长为 l＝0.50m、质量 10g 的通电导线 cd，由两根绝缘细线水平悬挂在匀强磁场中的 z 轴上，如图 11.2-８所示． z 轴垂直纸面向外，g＝用心 爱心 专心NS图11.2-１图 11.2- ５10m/s2．求：（1）当磁感应强度 B1＝1.0T，方向与 x 轴负方向相同时，要使悬线中张力为零，cd 中的电流 I1的大小和方向？（2）当 cd 中通入方向由 c 到 d 的 I2＝0.40A 的电流，这时磁感应强度 B2＝1.0T，方向与 x 轴正向相同，当 cd 静止时悬线中的张力是多大？（3）当 cd 通入方向由 c 到 d 的 I3＝0.10A 的电流，若磁场方向垂直 z 轴，且与 y 轴负方向夹角为 30°，与 x 轴正向夹角为 60°，磁感应强度 B3＝2.0T，则导线 cd 静止时悬线中的张力又是多大？四、变式迁移1．如图 11.2-1 ０所示，一金属直杆 MN 两端接有导线，悬挂于线圈上方，MN 与线圈轴线均处于竖直平面内，为使 MN 垂直纸面向外运动，可以A．将 a、c 端接在电源正极，b、d 端接在电源负极B．将 b、d 端接在电源正极，a、c 端接在电源负极C．将 a、d 端接在电源正极，b、c 端接在电源负极D．将 a、c 端接交流电源的一端，b、d 端接在交流电源的另一端2．倾角为 θ=30°的光滑导体滑轨 A 和 B，上端接入一电动势 E=3V、内阻不计的电源，滑轨间距为 L=10 厘米，将一个质量为 m=30g，...
