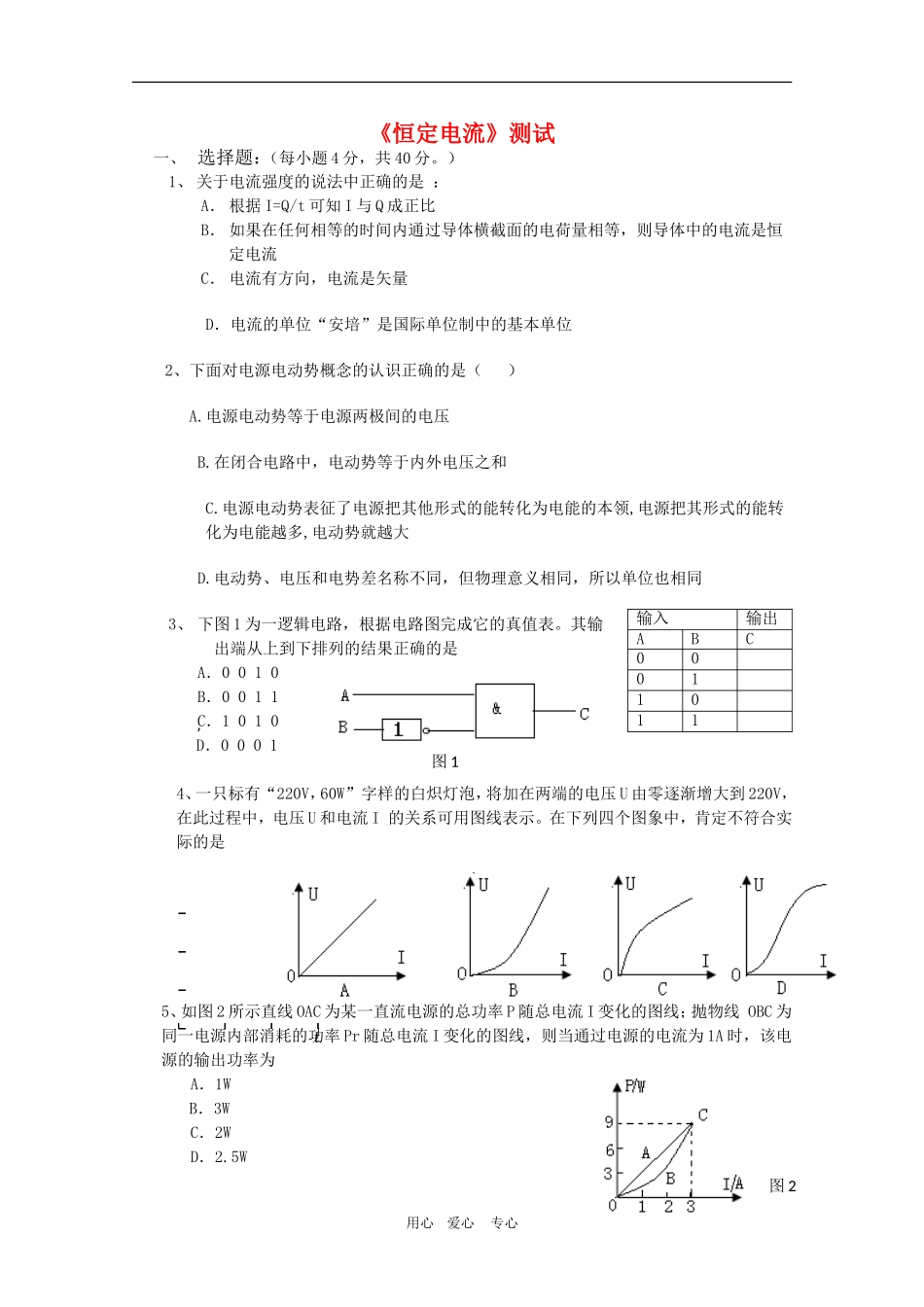

《恒定电流》测试一、 选择题：（每小题 4 分，共 40 分。）1、 关于电流强度的说法中正确的是 ：A． 根据 I=Q/t 可知 I 与 Q 成正比B． 如果在任何相等的时间内通过导体横截面的电荷量相等，则导体中的电流是恒定电流C． 电流有方向，电流是矢量D．电流的单位“安培”是国际单位制中的基本单位2、下面对电源电动势概念的认识正确的是（ ） A.电源电动势等于电源两极间的电压 B.在闭合电路中，电动势等于内外电压之和 C.电源电动势表征了电源把其他形式的能转化为电能的本领,电源把其形式的能转化为电能越多,电动势就越大 D.电动势、电压和电势差名称不同，但物理意义相同，所以单位也相同3、 下图 1 为一逻辑电路，根据电路图完成它的真值表。其输出端从上到下排列的结果正确的是A．0 0 1 0 B．0 0 1 1C．1 0 1 0D．0 0 0 14、一只标有“220V，60W”字样的白炽灯泡，将加在两端的电压 U 由零逐渐增大到 220V，在此过程中，电压 U 和电流 I 的关系可用图线表示。在下列四个图象中，肯定不符合实际的是5、如图 2 所示直线 OAC 为某一直流电源的总功率 P 随总电流 I 变化的图线；抛物线 OBC 为同一电源内部消耗的功率 Pr 随总电流 I 变化的图线，则当通过电源的电流为 1A 时，该电源的输出功率为A．1W B．3W C．2WD．2.5W用心 爱心 专心输入输出ABC00011011t图 1图 26、如图 3 所示，是测定两个电源的电动势和内电阻的实验中得到的电流和路端电压图线，则下列说法不正确的是 A．当 I1=I2时，电源总功率 P1=P2B．当 I1=I2时，外电阻 R1=R2C．当 U1=U2时，电源输出功率 P 出 1＜P 出 2D．当 U1=U2时，电源内部消耗的电功率 P 内 1＜P 内 27、如图 4 所示，输入电压 UAB=200V，变阻器 R1标有“150Ω、3A”字样，负载 R2标有“50Ω、2A”字样，在电路允许的情况下，则输出电压 UABA．最大值为 200V，最小值为 0B．最大值为 100V，最小值为 0C．最大值为 200V，最小值为 75VD．最大值为 100V，最小值为 75V 8、在如图 5 所示的电路中，当滑动变阻器的滑片向 b 端移动时A．电压表的读数增大，电流表的读数减小B．电压表和电流表的读数都增大 C．电压表和电流表的读数都减小D．电压表的读数减小，电流表的读数增大9、将两个相同的电流表通过并联电阻分别改装成（0-3A）和（0-0.6A）的电流表，把两个电流表并联接入电路中测量电流，如图 6 所示...
