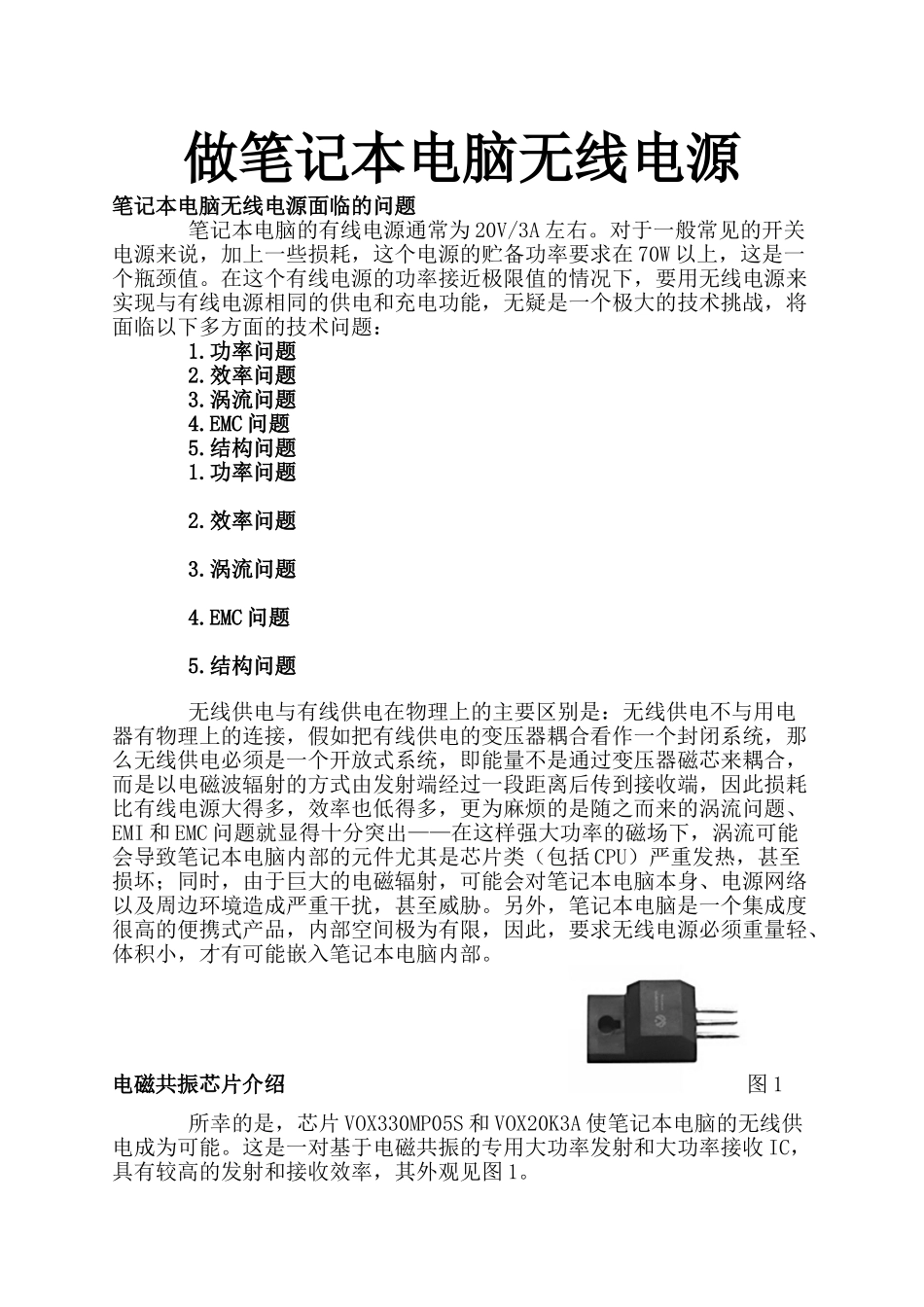

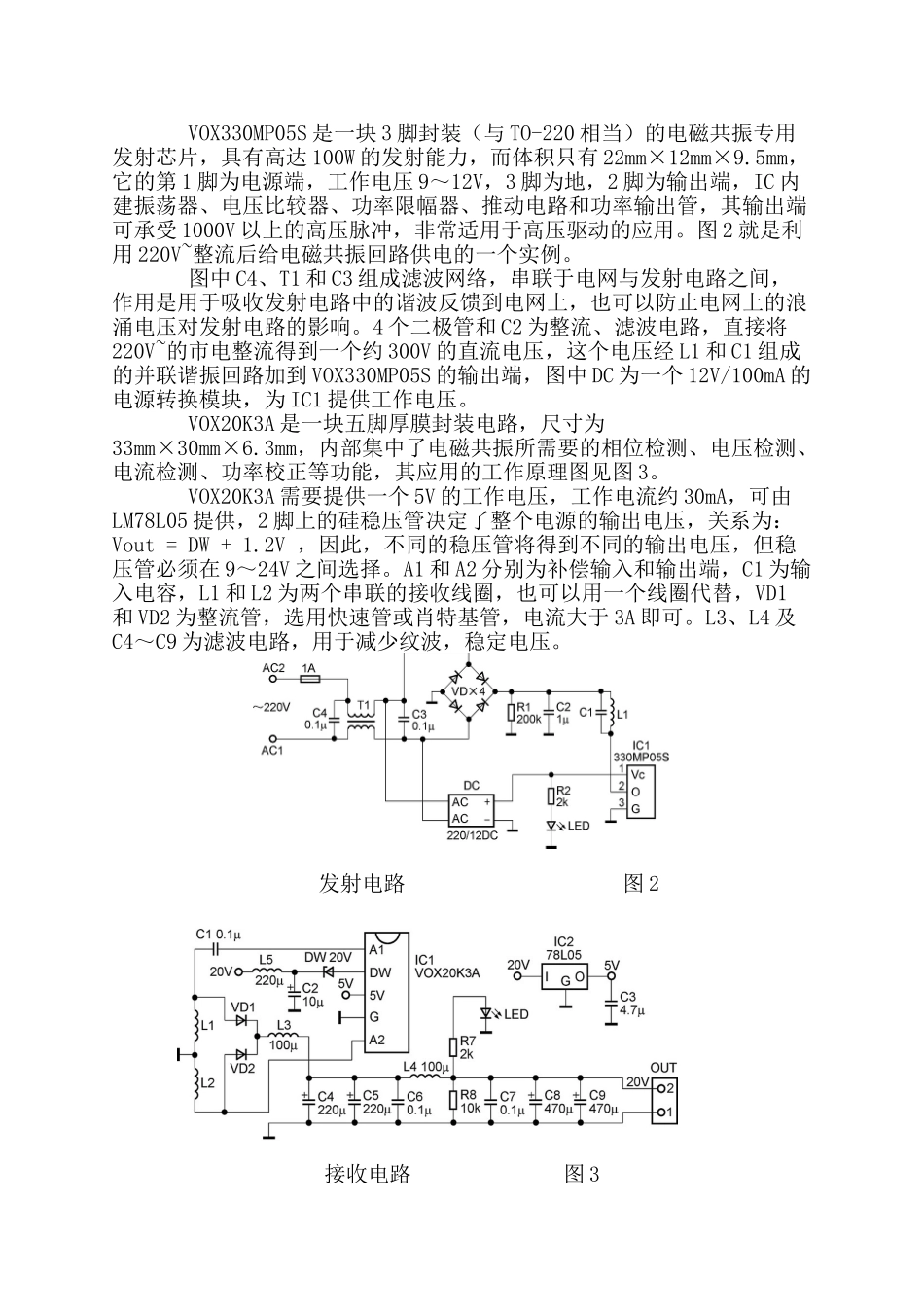

做笔记本电脑无线电源笔记本电脑无线电源面临的问题 笔记本电脑的有线电源通常为 20V/3A 左右。对于一般常见的开关电源来说，加上一些损耗，这个电源的贮备功率要求在 70W 以上，这是一个瓶颈值。在这个有线电源的功率接近极限值的情况下，要用无线电源来实现与有线电源相同的供电和充电功能，无疑是一个极大的技术挑战，将面临以下多方面的技术问题： 1.功率问题 2.效率问题 3.涡流问题 4.EMC 问题 5.结构问题 1.功率问题 2.效率问题 3.涡流问题 4.EMC 问题 5.结构问题 无线供电与有线供电在物理上的主要区别是：无线供电不与用电器有物理上的连接，假如把有线供电的变压器耦合看作一个封闭系统，那么无线供电必须是一个开放式系统，即能量不是通过变压器磁芯来耦合，而是以电磁波辐射的方式由发射端经过一段距离后传到接收端，因此损耗比有线电源大得多，效率也低得多，更为麻烦的是随之而来的涡流问题、EMI 和 EMC 问题就显得十分突出——在这样强大功率的磁场下，涡流可能会导致笔记本电脑内部的元件尤其是芯片类（包括 CPU）严重发热，甚至损坏；同时，由于巨大的电磁辐射，可能会对笔记本电脑本身、电源网络以及周边环境造成严重干扰，甚至威胁。另外，笔记本电脑是一个集成度很高的便携式产品，内部空间极为有限，因此，要求无线电源必须重量轻、体积小，才有可能嵌入笔记本电脑内部。电磁共振芯片介绍 图 1 所幸的是，芯片 VOX330MP05S 和 VOX20K3A 使笔记本电脑的无线供电成为可能。这是一对基于电磁共振的专用大功率发射和大功率接收 IC，具有较高的发射和接收效率，其外观见图 1。 VOX330MP05S 是一块 3 脚封装（与 TO-220 相当）的电磁共振专用发射芯片，具有高达 100W 的发射能力，而体积只有 22mm×12mm×9.5mm，它的第 1 脚为电源端，工作电压 9～12V，3 脚为地，2 脚为输出端，IC 内建振荡器、电压比较器、功率限幅器、推动电路和功率输出管，其输出端可承受 1000V 以上的高压脉冲，非常适用于高压驱动的应用。图 2 就是利用 220V~整流后给电磁共振回路供电的一个实例。 图中 C4、T1 和 C3 组成滤波网络，串联于电网与发射电路之间，作用是用于吸收发射电路中的谐波反馈到电网上，也可以防止电网上的浪涌电压对发射电路的影响。4 个二极管和 C2 为整流、滤波电路，直接将220V~的市电整流得到一个约 300V 的直流电压，这个电压经 L1 和 C1 组成的并联谐振回路加...
