光纤通信技术电子教案样本

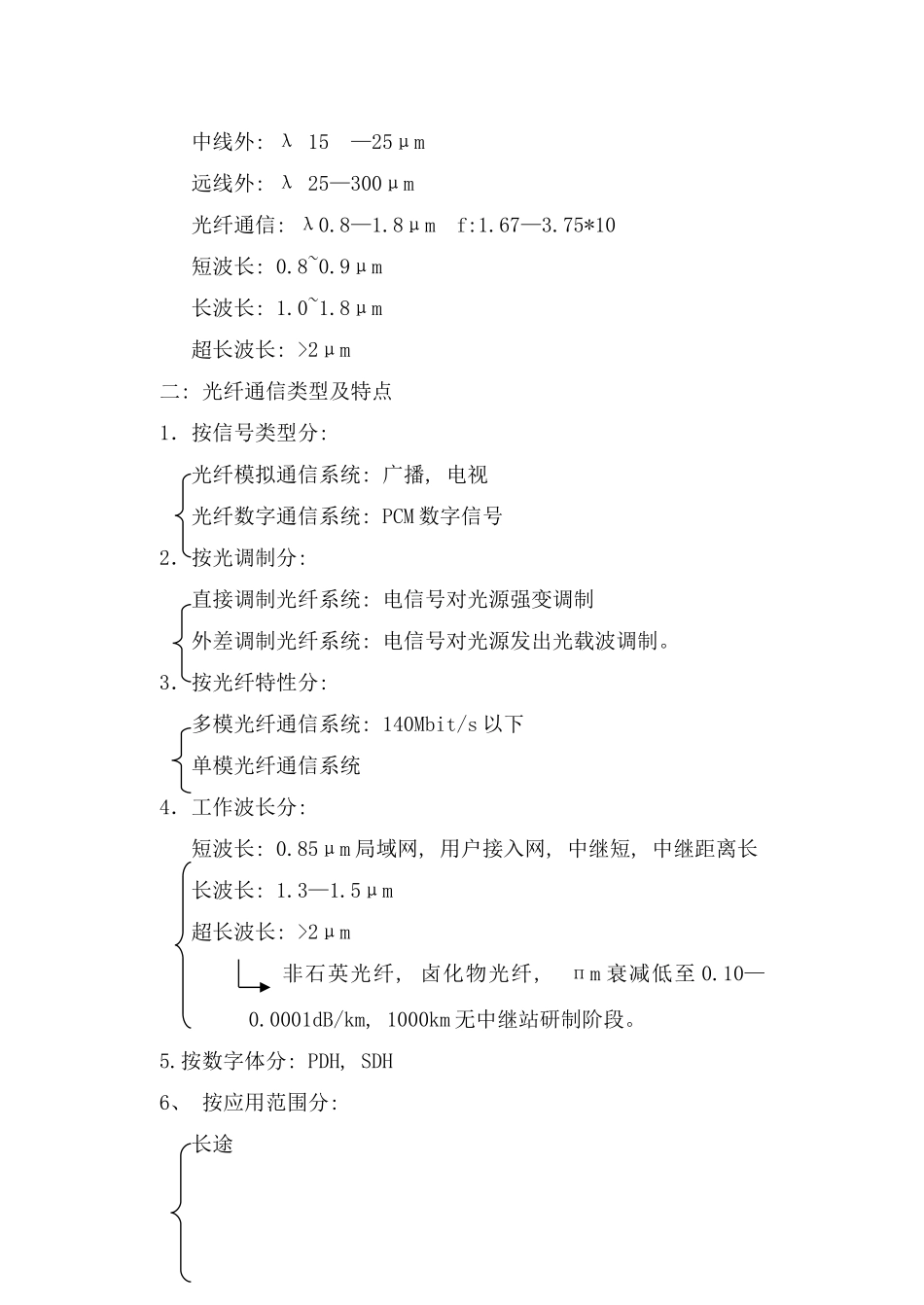

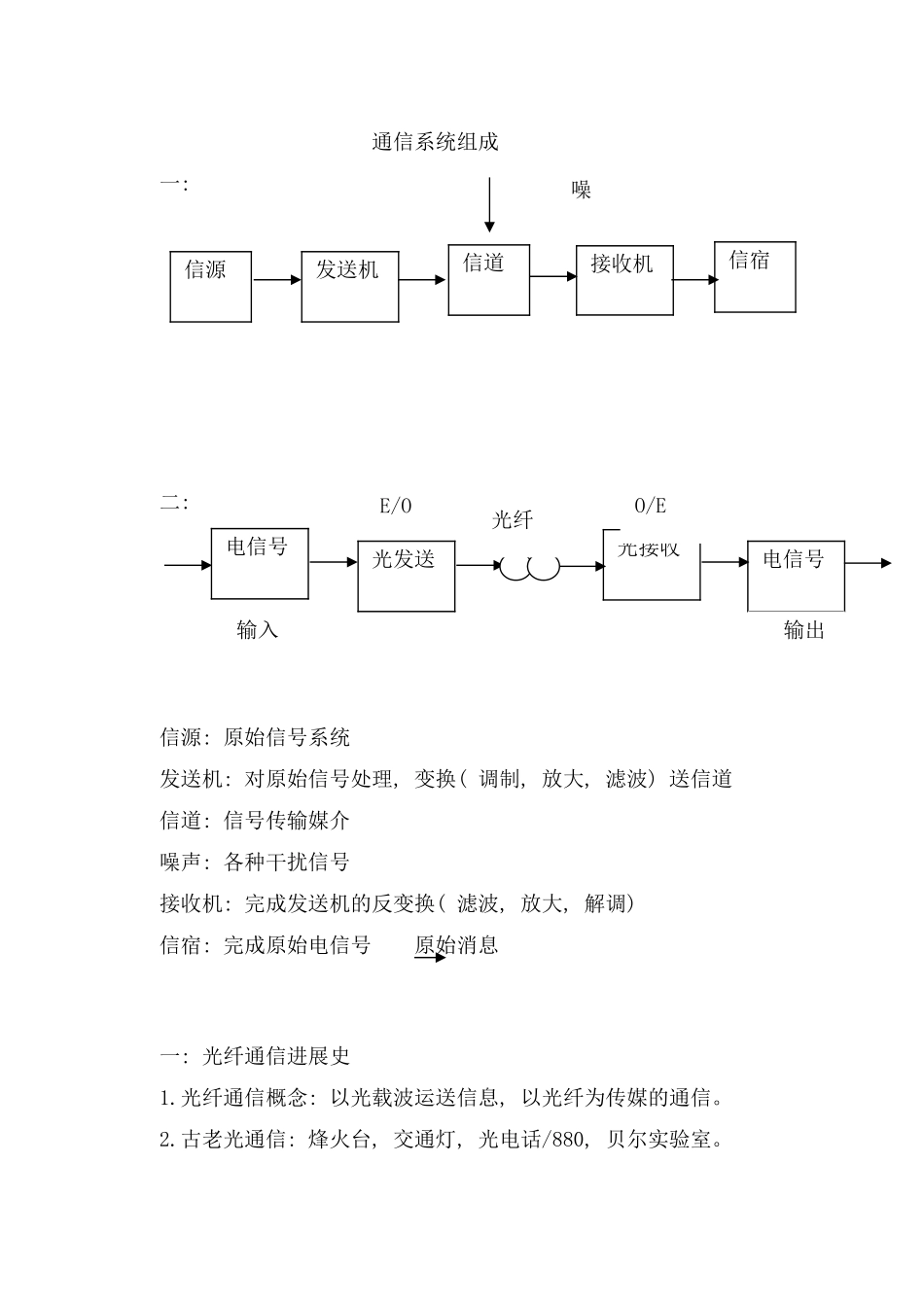

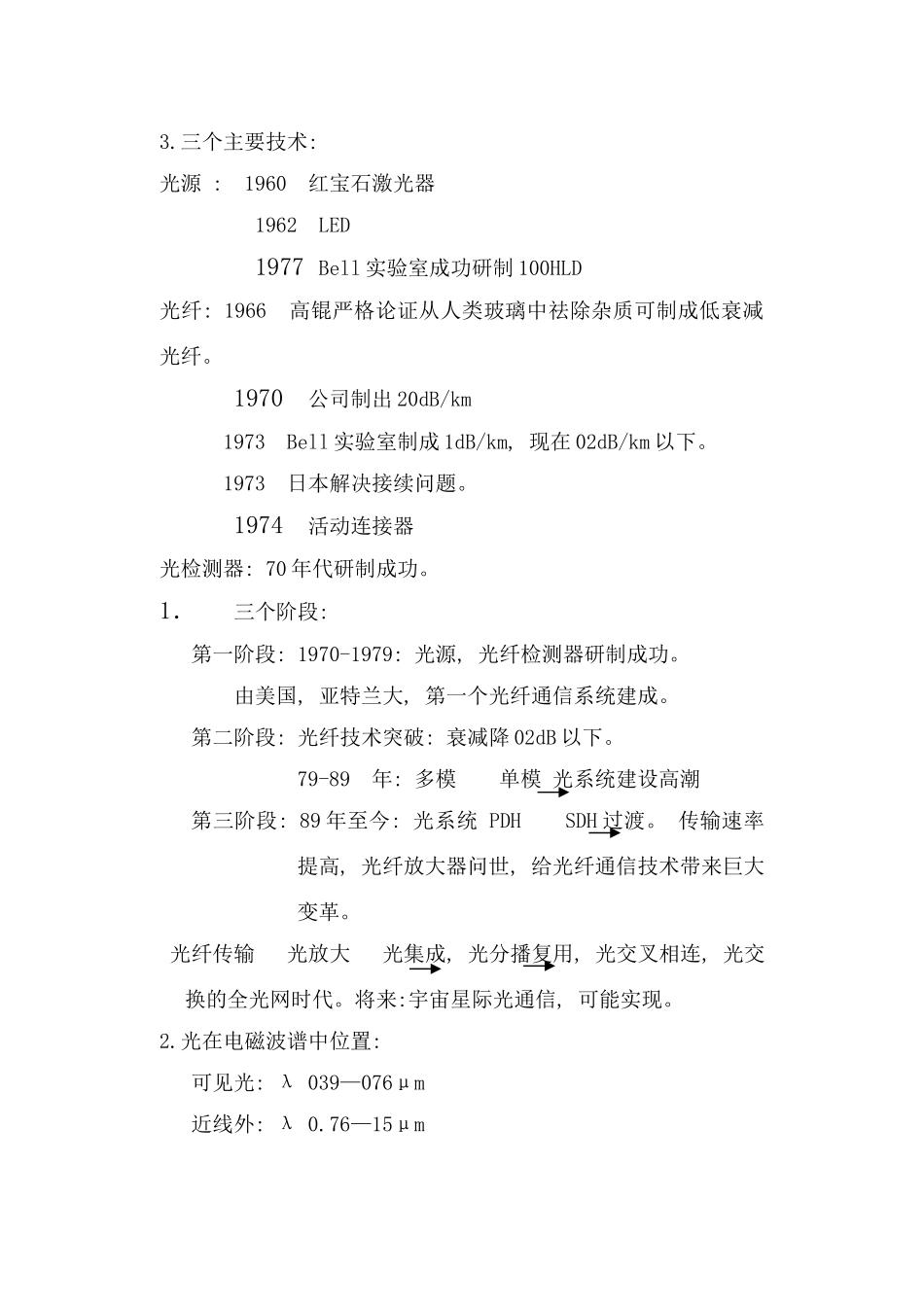

通信系统组成一: 二: 信源: 原始信号系统发送机: 对原始信号处理, 变换( 调制, 放大, 滤波) 送信道信道: 信号传输媒介噪声: 各种干扰信号接收机: 完成发送机的反变换( 滤波, 放大, 解调) 信宿: 完成原始电信号 原始消息 一: 光纤通信进展史1.光纤通信概念: 以光载波运送信息, 以光纤为传媒的通信。2.古老光通信: 烽火台, 交通灯, 光电话/880, 贝尔实验室。信源发送机信道接收机信宿 噪声电信号光发送光接收电信号输入E/O光纤O/E输出3.三个主要技术: 光源 : 1960 红宝石激光器 1962 LED1977 Bell 实验室成功研制 100HLD光纤: 1966 高锟严格论证从人类玻璃中祛除杂质可制成低衰减光纤。1970公司制出 20dB/km1973 Bell 实验室制成 1dB/km, 现在 02dB/km 以下。1973 日本解决接续问题。1974活动连接器光检测器: 70 年代研制成功。1．三个阶段: 第一阶段: 1970-1979: 光源, 光纤检测器研制成功。 由美国, 亚特兰大, 第一个光纤通信系统建成。第二阶段: 光纤技术突破: 衰减降 02dB 以下。79-89 年: 多模 单模 光系统建设高潮第三阶段: 89 年至今: 光系统 PDH SDH 过渡。 传输速率提高, 光纤放大器问世, 给光纤通信技术带来巨大变革。 光纤传输 光放大 光集成, 光分播复用, 光交叉相连, 光交换的全光网时代。将来:宇宙星际光通信, 可能实现。2.光在电磁波谱中位置: 可见光: λ 039—076μm近线外: λ 0.76—15μm中线外: λ 15 —25μm远线外: λ 25—300μm光纤通信: λ0.8—1.8μm f:1.67—3.75*10短波长: 0.8~0.9μm长波长: 1.0~1.8μm 超长波长: >2μm二: 光纤通信类型及特点1．按信号类型分: 光纤模拟通信系统: 广播, 电视 光纤数字通信系统: PCM 数字信号2．按光调制分: 直接调制光纤系统: 电信号对光源强变调制 外差调制光纤系统: 电信号对光源发出光载波调制。3．按光纤特性分: 多模光纤通信系统: 140Mbit/s 以下 单模光纤通信系统4．工作波长分: 短波长: 0.85μm 局域网, 用户接入网, 中继短, 中继距离长 长波长: 1.3—1.5μm 超长波长: >2μm 非石英光纤, 卤化物光纤, пm 衰减低至 0.10—0.0001dB/km, 1000km 无中继站研制阶段。5.按数字体分: PDH, SDH6、 按应用范围分: 长途市话中继接入网系统6 传输信道数目划分: 单信道( 波长) 系统: 一根光纤只传一个波粗波分复用系统( CWDM) : 一根光纤传...
