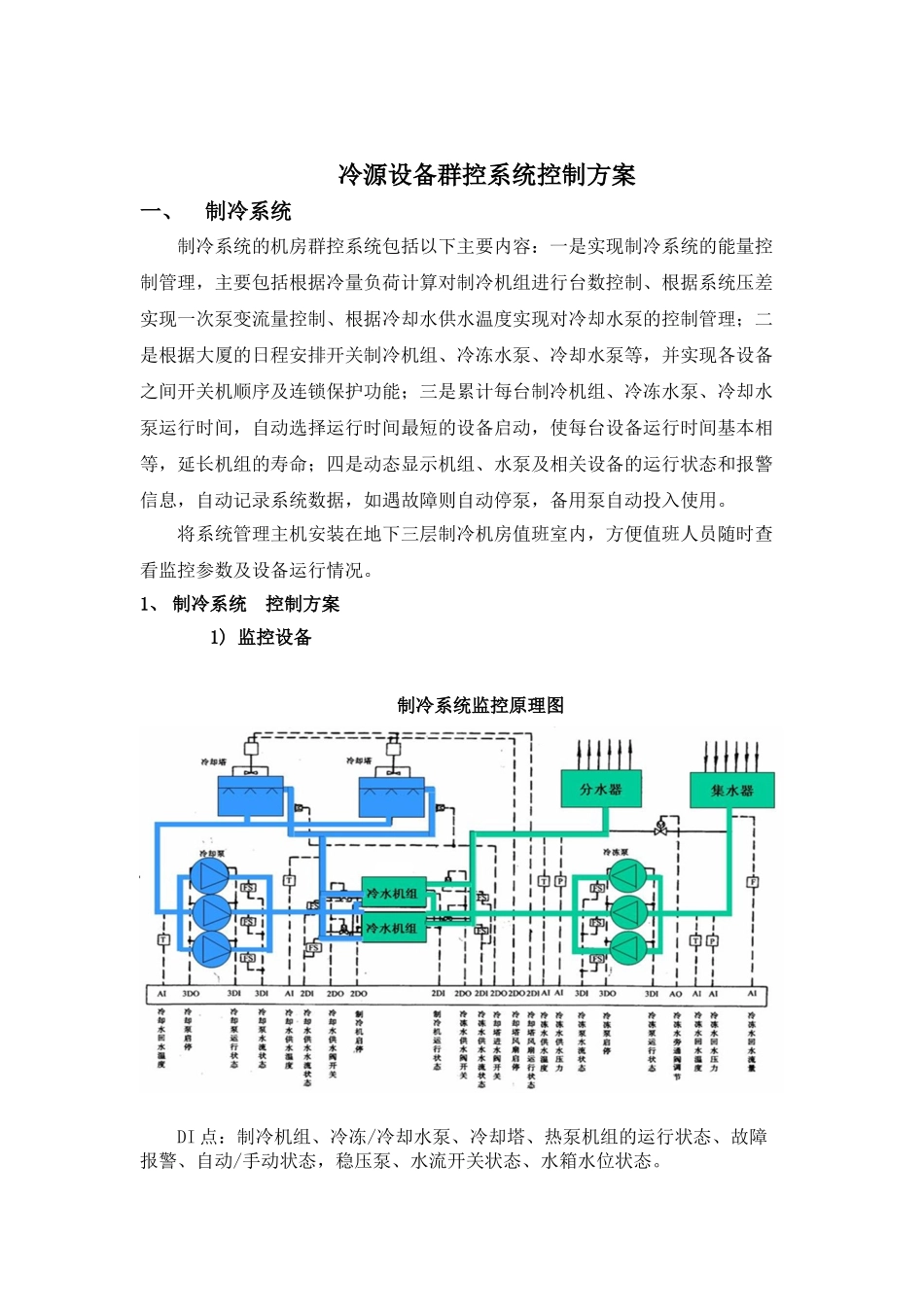

冷源设备群控系统控制方案一、制冷系统制冷系统的机房群控系统包括以下主要内容：一是实现制冷系统的能量控制管理，主要包括根据冷量负荷计算对制冷机组进行台数控制、根据系统压差实现一次泵变流量控制、根据冷却水供水温度实现对冷却水泵的控制管理；二是根据大厦的日程安排开关制冷机组、冷冻水泵、冷却水泵等，并实现各设备之间开关机顺序及连锁保护功能；三是累计每台制冷机组、冷冻水泵、冷却水泵运行时间，自动选择运行时间最短的设备启动，使每台设备运行时间基本相等，延长机组的寿命；四是动态显示机组、水泵及相关设备的运行状态和报警信息，自动记录系统数据，如遇故障则自动停泵，备用泵自动投入使用。将系统管理主机安装在地下三层制冷机房值班室内，方便值班人员随时查看监控参数及设备运行情况。1、 制冷系统 控制方案1) 监控设备 制冷系统监控原理图DI 点：制冷机组、冷冻/冷却水泵、冷却塔、热泵机组的运行状态、故障报警、自动/手动状态，稳压泵、水流开关状态、水箱水位状态。DO 点：制冷机组、冷冻/冷却水泵、冷却塔、蝶阀。AO 点：供回水总管旁通阀。AI 点：冷冻水总管供回水温度、水流量和压力，冷却水供回水温度。另外，通过网关，可以采集到制冷机组的电流、电压、功率、功率因数、供水温度等。2) 监控内容及控制方法监控点位制冷机组：运行状态、故障状态；冷却塔风机：运行状态、故障状态、手/自动状态、启停控制；冷却泵：运行状态、故障状态、手/自动状态、启停控制、变频控制、变频反馈；冷却水供回水温度、冷却水蝶阀开启、状态反馈、水流状态；冷冻泵：运行状态、故障状态、手/自动状态、启停控制、变频控制、变频反馈；冷冻水供回水温度、压力、旁通调节阀控制，回水流量、冷冻水蝶阀开启、状态反馈、水流状态；稳压泵：运行状态、故障状态、手/自动状态、启停控制；补水箱：高液位报警、低液位报警；3) 机组联锁控制启动：冷却塔风机开启，冷却水蝶阀开启，开冷却水泵，冷冻水蝶阀开启，开冷冻水泵，开制冷机组。停止：停制冷机组，关冷冻水泵，关冷冻水蝶阀，关冷却水泵，关冷却水蝶阀，关冷却塔风机。4) 冷冻水压力监测监测冷冻水供回水压力，维持供回水压差恒定。5) 水泵保护控制水泵启动后，水流开关检测水流状态，如发生故障则报警，同时备用泵自动投入运行。当无法启动备用泵时，制冷机组自动停机。6) 补水箱监控监视补水箱水位高度，当补水箱内水位过高或过低时，均报警。7...
