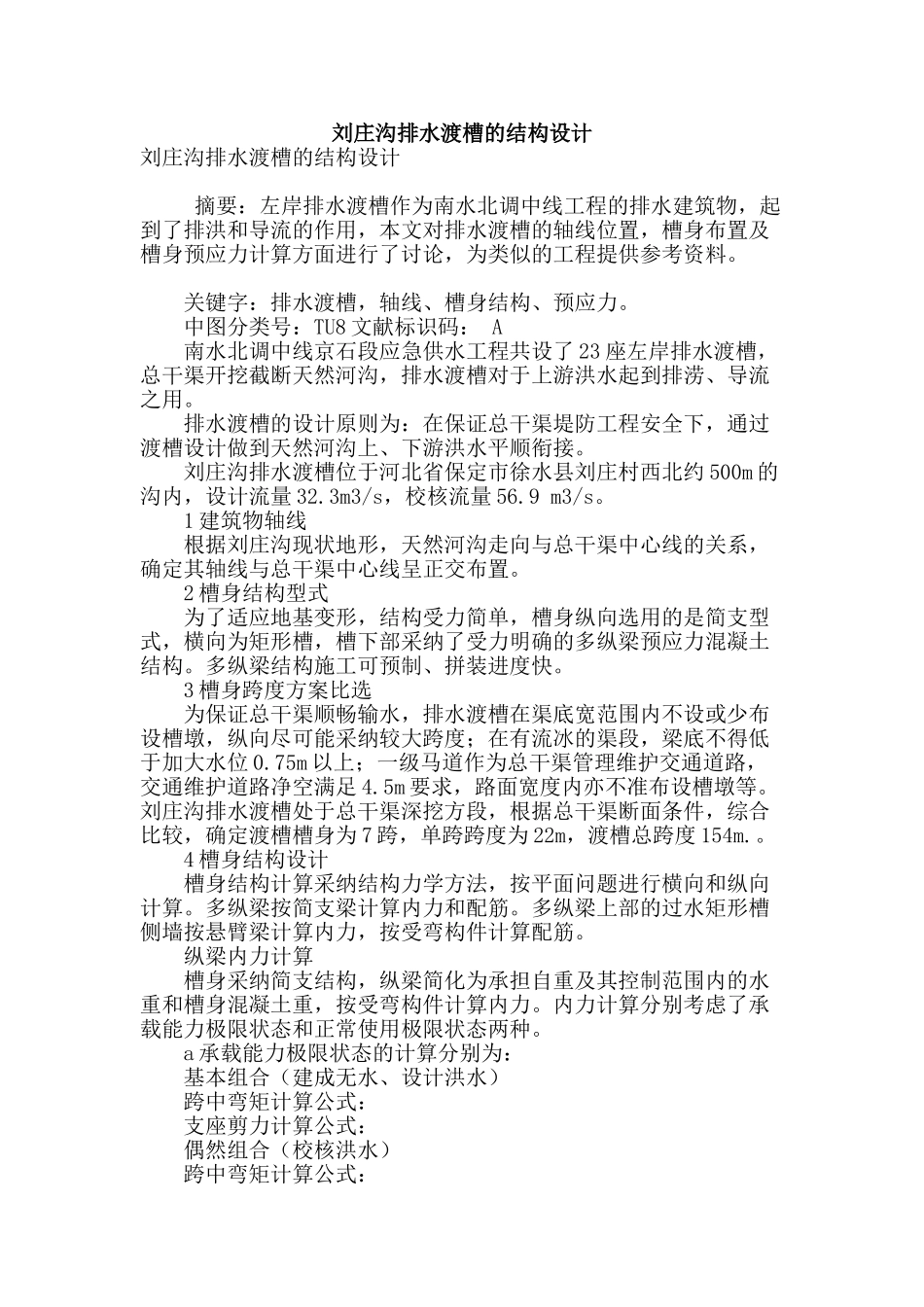

刘庄沟排水渡槽的结构设计刘庄沟排水渡槽的结构设计 摘要：左岸排水渡槽作为南水北调中线工程的排水建筑物，起到了排洪和导流的作用，本文对排水渡槽的轴线位置，槽身布置及槽身预应力计算方面进行了讨论，为类似的工程提供参考资料。 关键字：排水渡槽，轴线、槽身结构、预应力。 中图分类号：TU8 文献标识码： A 南水北调中线京石段应急供水工程共设了 23 座左岸排水渡槽，总干渠开挖截断天然河沟，排水渡槽对于上游洪水起到排涝、导流之用。 排水渡槽的设计原则为：在保证总干渠堤防工程安全下，通过渡槽设计做到天然河沟上、下游洪水平顺衔接。 刘庄沟排水渡槽位于河北省保定市徐水县刘庄村西北约 500m 的沟内，设计流量 32.3m3/s，校核流量 56.9 m3/s。 1 建筑物轴线 根据刘庄沟现状地形，天然河沟走向与总干渠中心线的关系，确定其轴线与总干渠中心线呈正交布置。 2 槽身结构型式 为了适应地基变形，结构受力简单，槽身纵向选用的是简支型式，横向为矩形槽，槽下部采纳了受力明确的多纵梁预应力混凝土结构。多纵梁结构施工可预制、拼装进度快。 3 槽身跨度方案比选 为保证总干渠顺畅输水，排水渡槽在渠底宽范围内不设或少布设槽墩，纵向尽可能采纳较大跨度；在有流冰的渠段，梁底不得低于加大水位 0.75m 以上；一级马道作为总干渠管理维护交通道路，交通维护道路净空满足 4.5m 要求，路面宽度内亦不准布设槽墩等。刘庄沟排水渡槽处于总干渠深挖方段，根据总干渠断面条件，综合比较，确定渡槽槽身为 7 跨，单跨跨度为 22m，渡槽总跨度 154m.。 4 槽身结构设计 槽身结构计算采纳结构力学方法，按平面问题进行横向和纵向计算。多纵梁按简支梁计算内力和配筋。多纵梁上部的过水矩形槽侧墙按悬臂梁计算内力，按受弯构件计算配筋。 纵梁内力计算 槽身采纳简支结构，纵梁简化为承担自重及其控制范围内的水重和槽身混凝土重，按受弯构件计算内力。内力计算分别考虑了承载能力极限状态和正常使用极限状态两种。 a 承载能力极限状态的计算分别为： 基本组合（建成无水、设计洪水） 跨中弯矩计算公式： 支座剪力计算公式： 偶然组合（校核洪水） 跨中弯矩计算公式： 支座剪力计算公式： 式中—结构重要性系数，取 1.1； —设计状况系数； —永久荷载分项系数； —永久荷载标准值，即自重； —可变荷载分项系数； —可变荷载标准值，即槽中水重； —计算跨度（），取； —净跨度（）； —支座宽...
