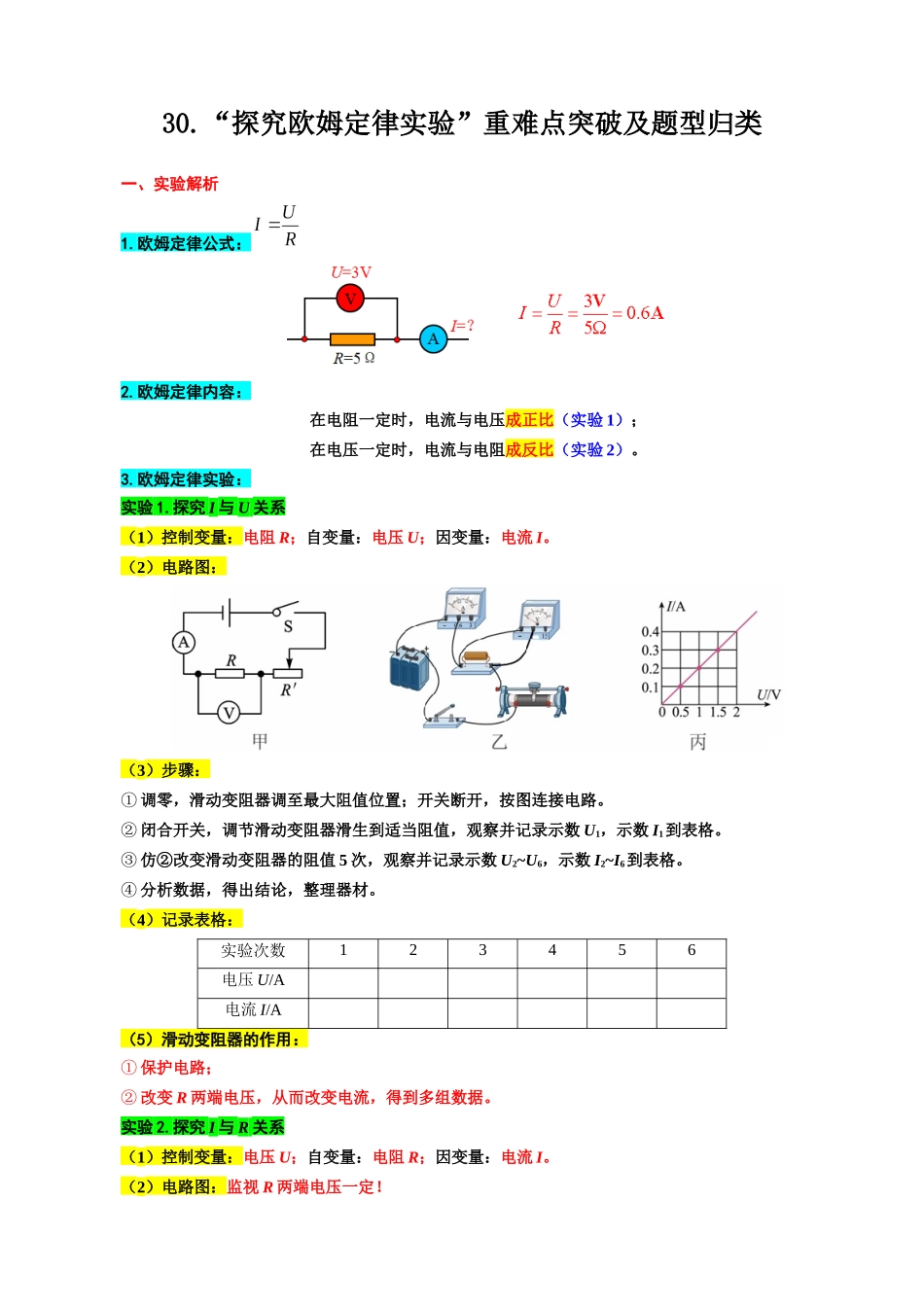

2026年中考物理复习---- 30.“探究欧姆定律实验”重难点突破及题型归类

30.“探究欧姆定律实验”重难点突破及题型归类一、实验解析1.欧姆定律公式：2.欧姆定律内容：在电阻一定时，电流与电压成正比（实验 1）；在电压一定时，电流与电阻成反比（实验 2）。3.欧姆定律实验：实验 1.探究 I 与 U 关系（1）控制变量：电阻 R；自变量：电压 U；因变量：电流 I。（2）电路图：（3）步骤：① 调零，滑动变阻器调至最大阻值位置；开关断开，按图连接电路。② 闭合开关，调节滑动变阻器滑生到适当阻值，观察并记录示数 U1，示数 I1到表格。③ 仿②改变滑动变阻器的阻值 5 次，观察并记录示数 U2~U6，示数 I2~I6到表格。④ 分析数据，得出结论，整理器材。（4）记录表格：实验次数123456电压 U/A电流 I/A（5）滑动变阻器的作用：① 保护电路；② 改变 R 两端电压，从而改变电流，得到多组数据。实验 2.探究 I 与 R 关系（1）控制变量：电压 U；自变量：电阻 R；因变量：电流 I。（2）电路图：监视 R 两端电压一定！（3）实验步骤：① 调零，滑动变阻器调至最大阻值位置；开关断开，按图连接电路。② 闭合开关，调节滑动变阻器滑生到适当阻值，观察并记录示数 I1、电阻阻值 R1、示数为 U0到表格。③ 断开开关，改变电阻为 R2，闭合开关，调节滑动变阻器使示数仍为 U0，观察并记录示数 I2，电阻阻值 R2到表格。（控制 R 两端电压一定，在好多题里都用）④ 仿③，改变电阻 4 次，观察并记录示数 I3~I6，电阻阻值 R2~R6到表格。（4）记录表格：实验次数123456电阻 R/Ω电流 I/A（5）滑动变阻器的作用：① 保护电路；② 控制 R 两端电压一定。（6）R1换为 R2后，滑动变阻器滑片怎样调节使一定？若 R1=10Ω，换为 R2=20Ω，则滑动变阻器的滑片应向_______移动。（右）①R1→R2阻值变大，所以变大；R′也变大，分压变多，才能变为 U0。结论：R1↑，R′也变大，R1↓，R′也变小，才能使示数保持不变！② 若 R1→R2阻值变大，滑动变阻器变到最大了，马变不回 U0：a.原因：滑动变阻器总电阻太小了；b.改进：换用总电阻更大的滑动变阻器，或降低电源电压。二、题型归类题型 1.易错概念辨析例 1.关于欧姆定律变形式的说法正确的是（ ）A.同一导体的电阻与加在它两端的电压成正比 B.同一导体的电阻与通过它的电流成反比C.导体两端的电压零时，导体的电阻也为零 D.通过导体的电流为零时，导体的电阻也为零E.通过导体的电流越小，导体的电阻越大 F.导体的电阻与材料、...
