2026年中考物理复习---- 滑动变阻器相关基础问题

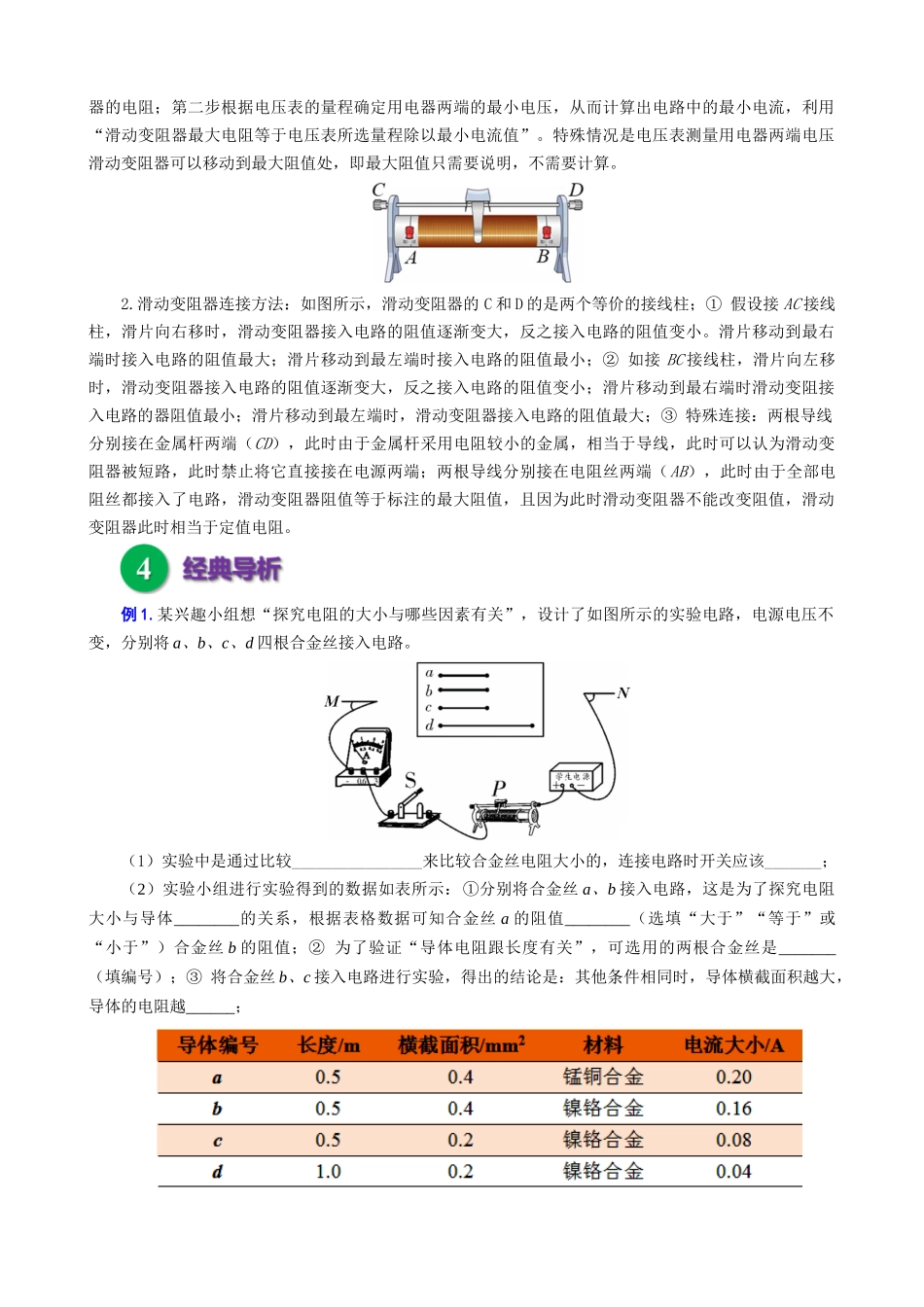

滑动变阻器相关基础问题1.电阻：表示导体对电流的阻碍作用；导体的电阻越大，对电流的阻碍作用就越小；电阻是导体本身的一种性质，与其两端所加的电压和通过导体的电流无关；电阻的国际单位欧姆，简称欧，符号为Ω；1kΩ = 103Ω、1 MΩ = 106 Ω、1GM = 109Ω。2.物质的导电性：3.金属导体电阻影响因素：电阻的大小与导体长度、横截面积、材料的种类以及温度有关。4.变阻器：用来改变接入电路中电阻大小的器件。常用的变阻器有滑动变阻器，滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的大小的。1.滑动变阻器和用电器串联电路中时，电压表有可能是测滑动变阻器两端电压，也可能是测用电器两端电压，此类问题的方法是“左右兼顺”，首先确定最大电流，要进行两种情况的对比：①电流表量程；②用电器允许通过的最大电流。确定最大电流后，利用“滑动变阻器最小电阻等于总电阻减去用电器的电阻；第二步根据电压表的量程确定用电器两端的最小电压，从而计算出电路中的最小电流，利用“滑动变阻器最大电阻等于电压表所选量程除以最小电流值”。特殊情况是电压表测量用电器两端电压滑动变阻器可以移动到最大阻值处，即最大阻值只需要说明，不需要计算。2.滑动变阻器连接方法：如图所示，滑动变阻器的 C 和 D 的是两个等价的接线柱；① 假设接 AC 接线柱，滑片向右移时，滑动变阻器接入电路的阻值逐渐变大，反之接入电路的阻值变小。滑片移动到最右端时接入电路的阻值最大；滑片移动到最左端时接入电路的阻值最小；② 如接 BC 接线柱，滑片向左移时，滑动变阻器接入电路的阻值逐渐变大，反之接入电路的阻值变小；滑片移动到最右端时滑动变阻接入电路的器阻值最小；滑片移动到最左端时，滑动变阻器接入电路的阻值最大；③ 特殊连接：两根导线分别接在金属杆两端（CD），此时由于金属杆采用电阻较小的金属，相当于导线，此时可以认为滑动变阻器被短路，此时禁止将它直接接在电源两端；两根导线分别接在电阻丝两端（AB），此时由于全部电阻丝都接入了电路，滑动变阻器阻值等于标注的最大阻值，且因为此时滑动变阻器不能改变阻值，滑动变阻器此时相当于定值电阻。例 1.某兴趣小组想“探究电阻的大小与哪些因素有关”，设计了如图所示的实验电路，电源电压不变，分别将 a、b、c、d 四根合金丝接入电路。（1）实验中是通过比较________________来比较合金丝电阻大小的，连接电路时开关应该_______；（2）实验小组进行实验得到...
