2026年中考物理复习------10.“凸透镜成像实验”重难点突破及题型归类

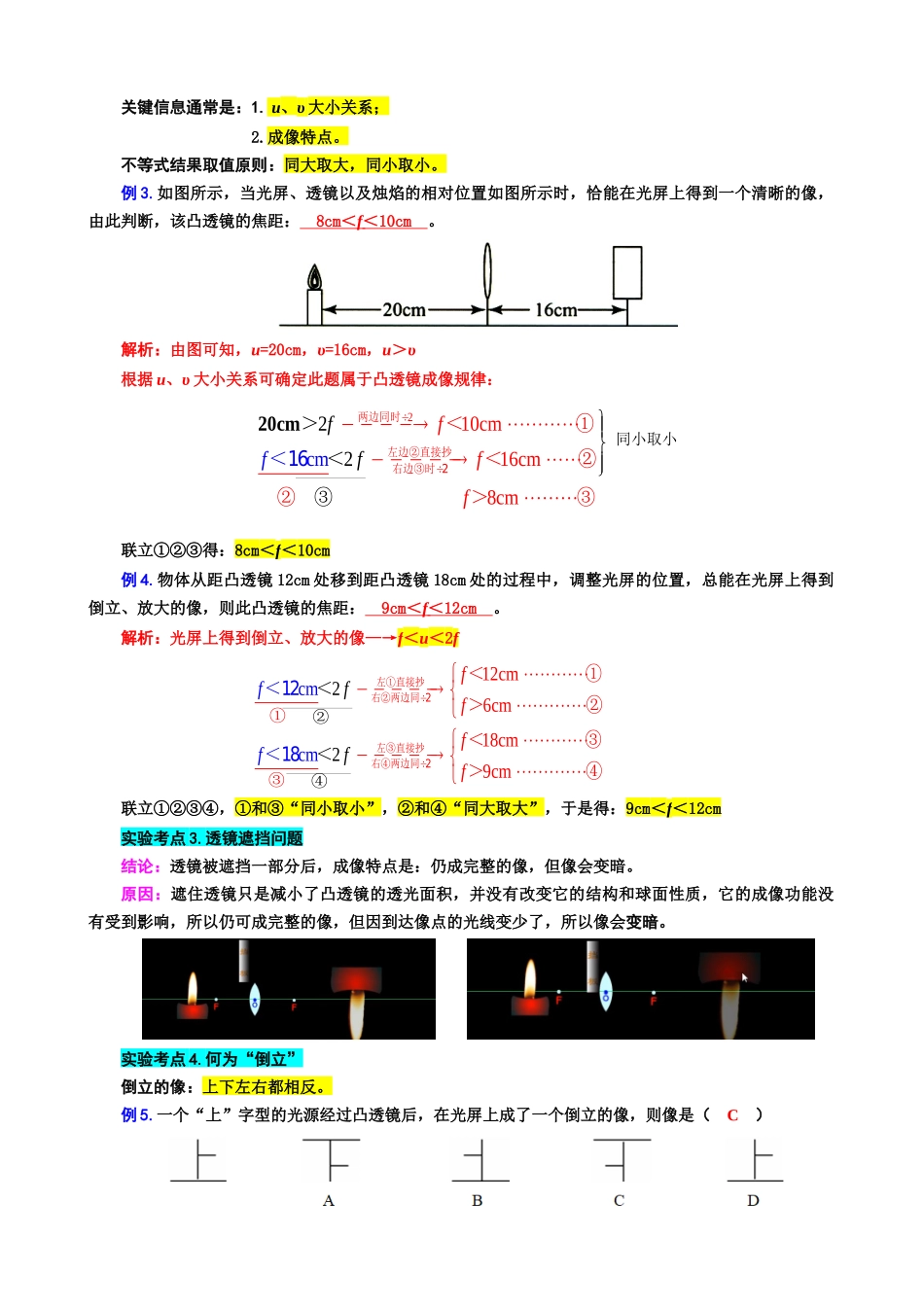

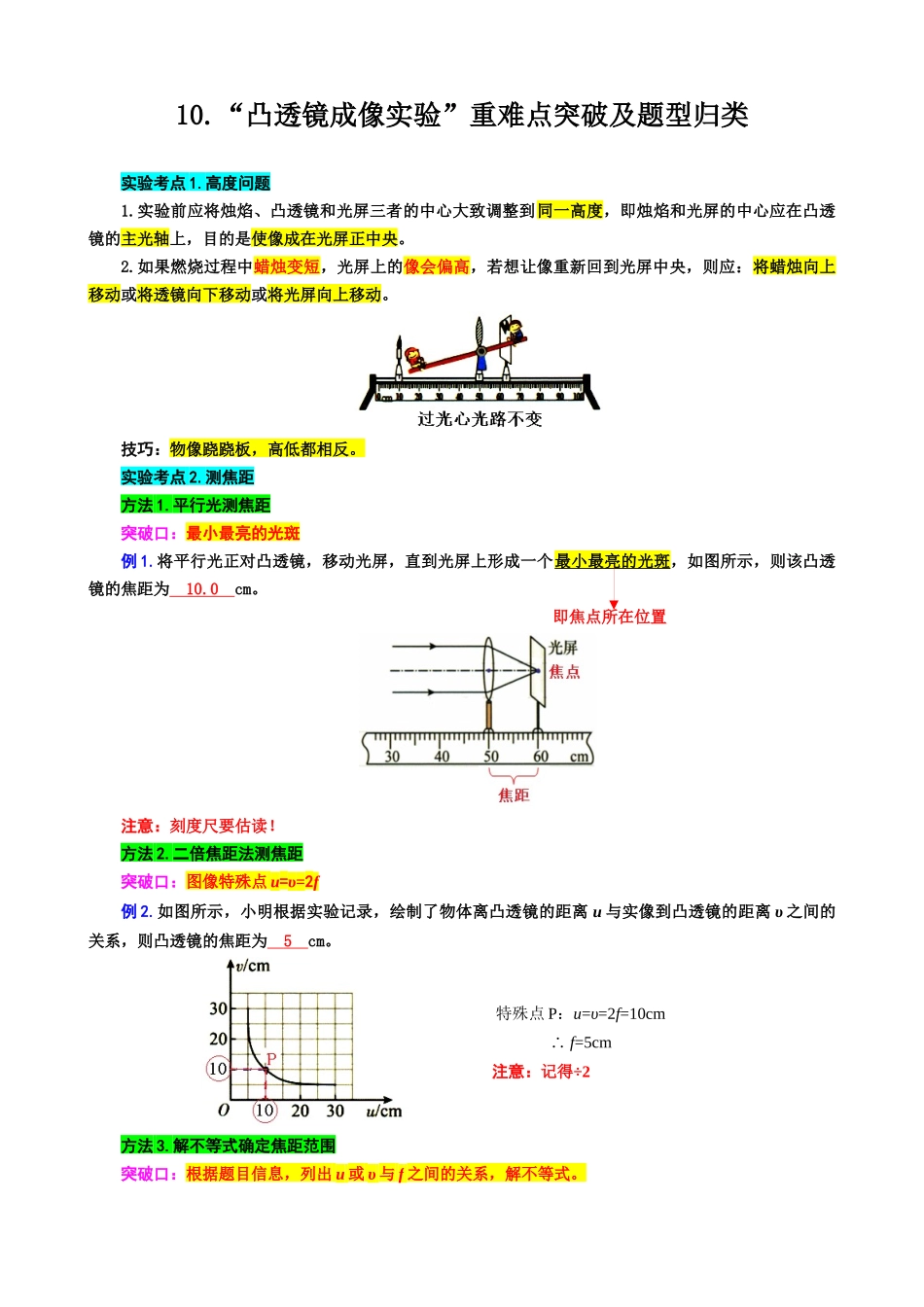

10.“凸透镜成像实验”重难点突破及题型归类实验考点 1.高度问题1.实验前应将烛焰、凸透镜和光屏三者的中心大致调整到同一高度，即烛焰和光屏的中心应在凸透镜的主光轴上，目的是使像成在光屏正中央。2.如果燃烧过程中蜡烛变短，光屏上的像会偏高，若想让像重新回到光屏中央，则应：将蜡烛向上移动或将透镜向下移动或将光屏向上移动。技巧：物像跷跷板，高低都相反。实验考点 2.测焦距方法 1.平行光测焦距突破口：最小最亮的光斑例 1.将平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑，如图所示，则该凸透镜的焦距为 10.0 cm。 即焦点所在位置注意：刻度尺要估读！方法 2.二倍焦距法测焦距突破口：图像特殊点 u=υ=2f例 2.如图所示，小明根据实验记录，绘制了物体离凸透镜的距离 u 与实像到凸透镜的距离 υ 之间的关系，则凸透镜的焦距为 5 cm。方法 3.解不等式确定焦距范围突破口：根据题目信息，列出 u 或 υ 与 f 之间的关系，解不等式。特殊点 P：u=υ=2f=10cm ∴ f=5cm注意：记得÷22cm2210cm16cm8cmffffff      20cm两边同时左边②直接抄右边③时 2＞＜ ③＜①＜②② ＜＞16 ③同小取小 12cm6cm18cm2cmm2cm9cffffffff          左①直接抄右②两边同 2左③直接抄右④两边同 2＜①＞②＜＜12＜1＞＜④8＜③ ① ② ③ ④关键信息通常是：1. u、υ 大小关系； 2.成像特点。不等式结果取值原则：同大取大，同小取小。例 3.如图所示，当光屏、透镜以及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像，由此判断，该凸透镜的焦距： 8cm ＜ f ＜ 10cm 。解析：由图可知，u=20cm，υ=16cm，u＞υ根据 u、υ 大小关系可确定此题属于凸透镜成像规律：联立①②③得：8cm＜f＜10cm例 4.物体从距凸透镜 12cm 处移到距凸透镜 18cm 处的过程中，调整光屏的位置，总能在光屏上得到倒立、放大的像，则此凸透镜的焦距： 9cm ＜ f ＜ 12cm 。解析：光屏上得到倒立、放大的像—→f＜u＜2f联立①②③④，①和③“同小取小”，②和④“同大取大”，于是得：9cm＜f＜12cm实验考点 3.透镜遮挡问题结论：透镜被...
