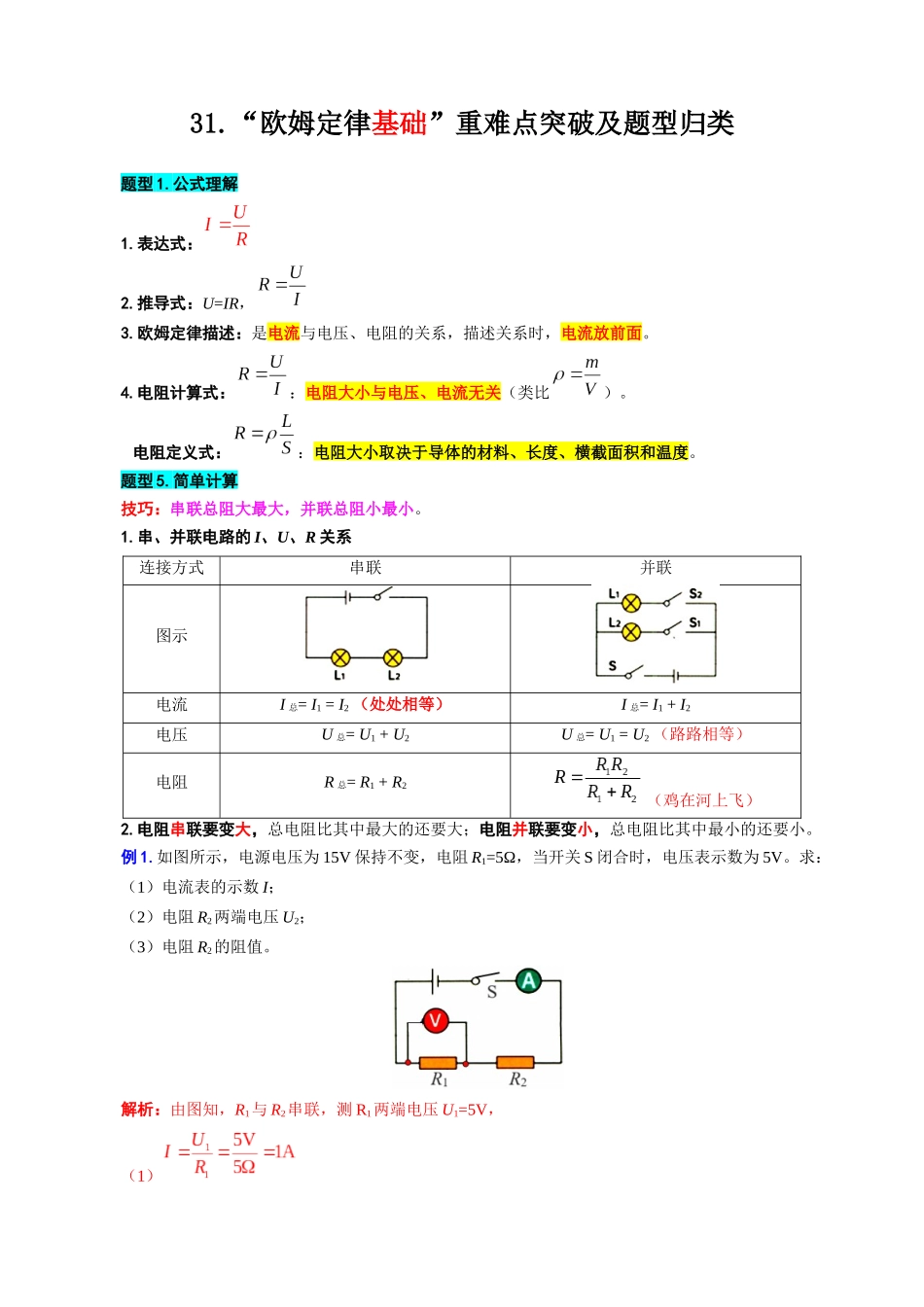

2026年中考物理复习----31.“欧姆定律基础”重难点突破及题型归类

31.“欧姆定律基础”重难点突破及题型归类题型 1.公式理解1.表达式：2.推导式：U=IR，3.欧姆定律描述：是电流与电压、电阻的关系，描述关系时，电流放前面。4.电阻计算式：：电阻大小与电压、电流无关（类比）。 电阻定义式：：电阻大小取决于导体的材料、长度、横截面积和温度。题型 5.简单计算技巧：串联总阻大最大，并联总阻小最小。1.串、并联电路的 I、U、R 关系连接方式串联并联图示电流I 总= I1 = I2 （处处相等）I 总= I1 + I2电压U 总= U1 + U2U 总= U1 = U2 （路路相等）电阻R 总= R1 + R2 （鸡在河上飞）2.电阻串联要变大，总电阻比其中最大的还要大；电阻并联要变小，总电阻比其中最小的还要小。例 1.如图所示，电源电压为 15V 保持不变，电阻 R1=5Ω，当开关 S 闭合时，电压表示数为 5V。求：（1）电流表的示数 I；（2）电阻 R2两端电压 U2；（3）电阻 R2的阻值。解析：由图知，R1与 R2串联，测 R1两端电压 U1=5V，（1）（2）U2=U 总－U1=15V－5V=10V（3）例 2.如图所示的电路中，电源电压 9V 保持不变，电阻 R1的阻值为 10Ω，闭合开关 S，电流表 A 的示数为 1.2A。求：（1）电流表 A1的示数 I1；（2）电阻 R2的阻值。解析：由图知，R1与 R2并联，测总电流 I 总=1.2A，测 R1的电流（1）U1=U2=U 总=9V，（2）I2=I 总－I1=1.2A－0.9A=0.3A,，题型 3.比例问题技巧：1.串联分压：（电流处处相等）如：若 R1:R2=2:3，则 U1:U2= 2:3 。2.并联分流： （电压路路相等）如：若 R1:R2=4:5，则 I1:I2= 5:4 。例 4.如图所示的电路，电流表 A1与电流表 A2的读数之比是 5:2，则两个电阻 R1与 R2之比是（ ）A.2:5 B.5:2 C.3:2 D.2:3解析：由图知，R1与 R2并联，题型 4.图像问题技巧：直定曲变，近 U 阻大。1.若图像为直线：代表该电阻为定值电阻；若图像为曲线，代表该电阻的阻值在变化，不是一个定值（多指小灯泡灯丝电阻随温度的变化而变化）。2.结论：哪个电阻的图像更靠近 U 轴，哪个电阻更大；两图像交点代表二者电阻阻值相等。例 5.分析图像可知：甲：定值电阻 乙：阻值变化乙的电阻随着电流的增大而减小——图像走势越来越远离 U 轴。当 U=2.5V 时，R 甲=R 乙（交点 P）题型 5.探究实验——通常考点1.连接实物图：2.连接电路时，开关必须断开。开关闭合前，滑动变阻器的滑片应滑到阻值最大处（远离下端阻变大），以起到保护电路的作用。3.电路故障：若两表示数不变，说明滑动变阻器的两个接线柱接了同上或同下。4.写实验结论：注意“两段式”控制变量：当……一定时，电流与……成_____比。5.多次实验的目的：避免实验偶然性，寻找普遍规律。
