2026年中考物理复习-----36.“电功率实验综合”重难点突破及题型归类

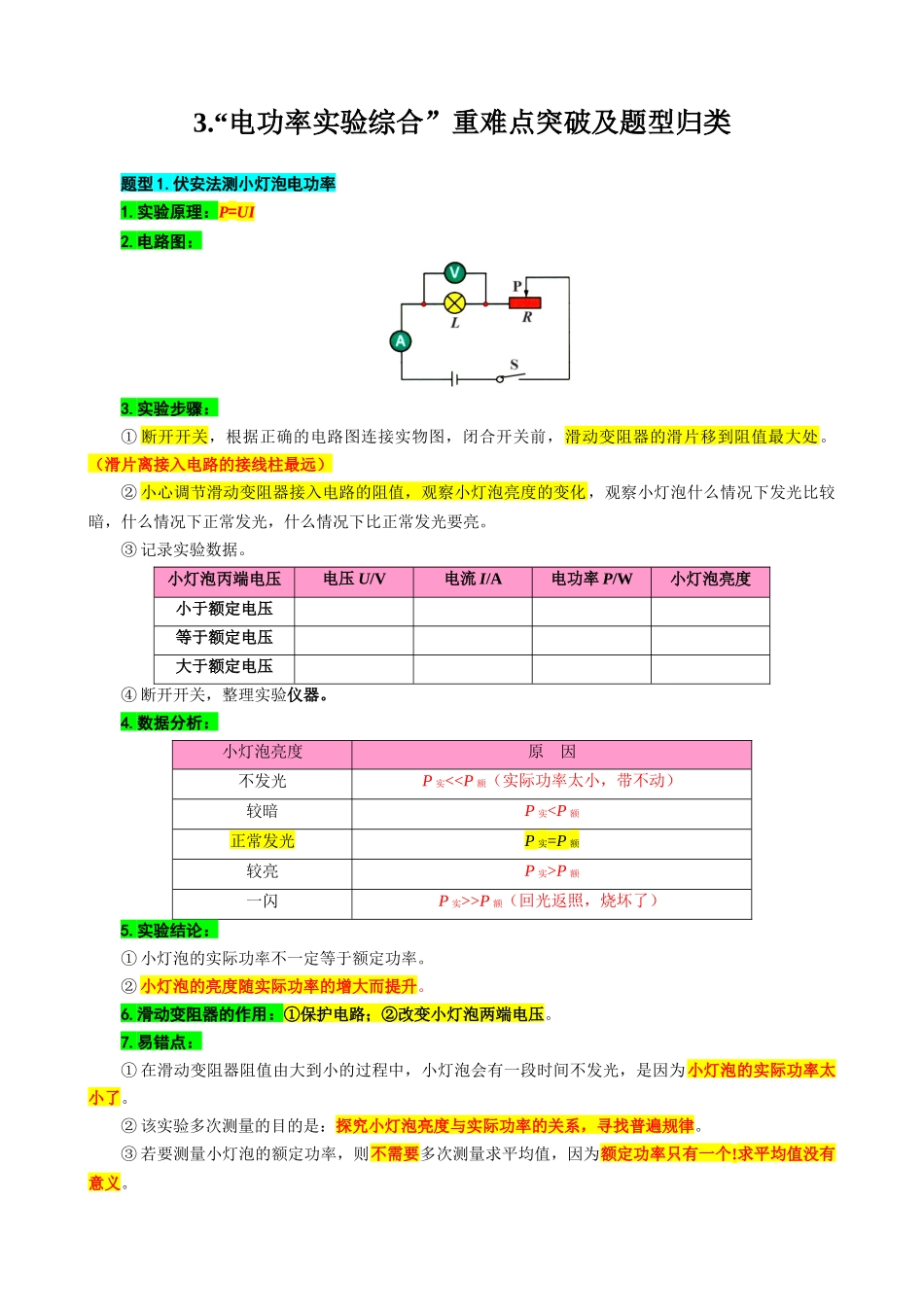

3.“电功率实验综合”重难点突破及题型归类题型 1.伏安法测小灯泡电功率1.实验原理：P=UI2.电路图：3.实验步骤：① 断开开关，根据正确的电路图连接实物图，闭合开关前，滑动变阻器的滑片移到阻值最大处。（滑片离接入电路的接线柱最远）② 小心调节滑动变阻器接入电路的阻值，观察小灯泡亮度的变化，观察小灯泡什么情况下发光比较暗，什么情况下正常发光，什么情况下比正常发光要亮。③ 记录实验数据。小灯泡丙端电压电压 U/V电流 I/A电功率 P/W小灯泡亮度小于额定电压等于额定电压大于额定电压④ 断开开关，整理实验仪器。4.数据分析：小灯泡亮度原 因不发光P 实<

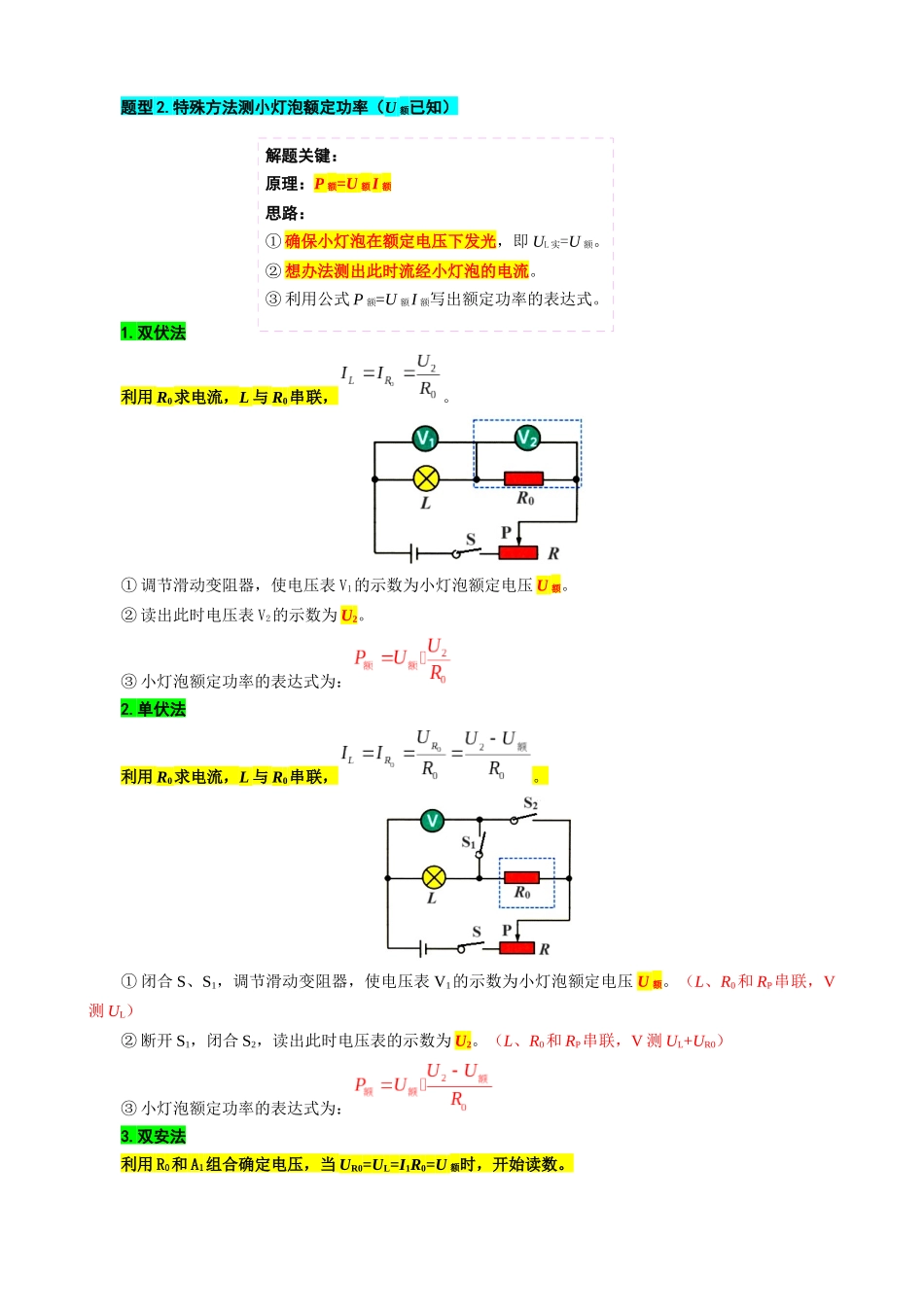

P 额一闪P 实>>P 额（回光返照，烧坏了）5.实验结论：① 小灯泡的实际功率不一定等于额定功率。② 小灯泡的亮度随实际功率的增大而提升。6.滑动变阻器的作用：①保护电路；②改变小灯泡两端电压。7.易错点：① 在滑动变阻器阻值由大到小的过程中，小灯泡会有一段时间不发光，是因为小灯泡的实际功率太小了。② 该实验多次测量的目的是：探究小灯泡亮度与实际功率的关系，寻找普遍规律。③ 若要测量小灯泡的额定功率，则不需要多次测量求平均值，因为额定功率只有一个!求平均值没有意义。题型 2.特殊方法测小灯泡额定功率（U 额已知）1.双伏法利用 R0求电流，L 与 R0串联，。① 调节滑动变阻器，使电压表 V1的示数为小灯泡额定电压 U 额。② 读出此时电压表 V2的示数为 U2。③ 小灯泡额定功率的表达式为：2.单伏法利用 R0求电流，L 与 R0串联，。① 闭合 S、S1，调节滑动变阻器，使电压表 V1的示数为小灯泡额定电压 U 额。（L、R0和 RP串联，V测 UL）② 断开 S1，闭合 S2，读出此时电压表的示数为 U2。（L、R0和 RP串联，V 测 UL+UR0）③ 小灯泡额定功率的表达式为：3.双安法利用 R0和 A1组合确定电压，当 UR0=UL=I1R0=U 额时，开始读数。解题关键：原理：P 额=U 额I 额思路：① 确保小灯泡在额定电压下发光，即 UL 实=U 额。② 想办法测出此时流经小灯泡的电流。③ 利用公式 P 额=U 额I 额写出额定功率的表达式。① 调节滑动变阻器，使电流表 A1的示数为，此时，L 两端电压为额定电压。② 读出此时电流表 A2的示数为 I2，L 与 R0并联，灯泡电流 IL=I2－I1。③ 小灯泡额定功率的表达式为：4.单安法利用 R0和 A 组合确定...
