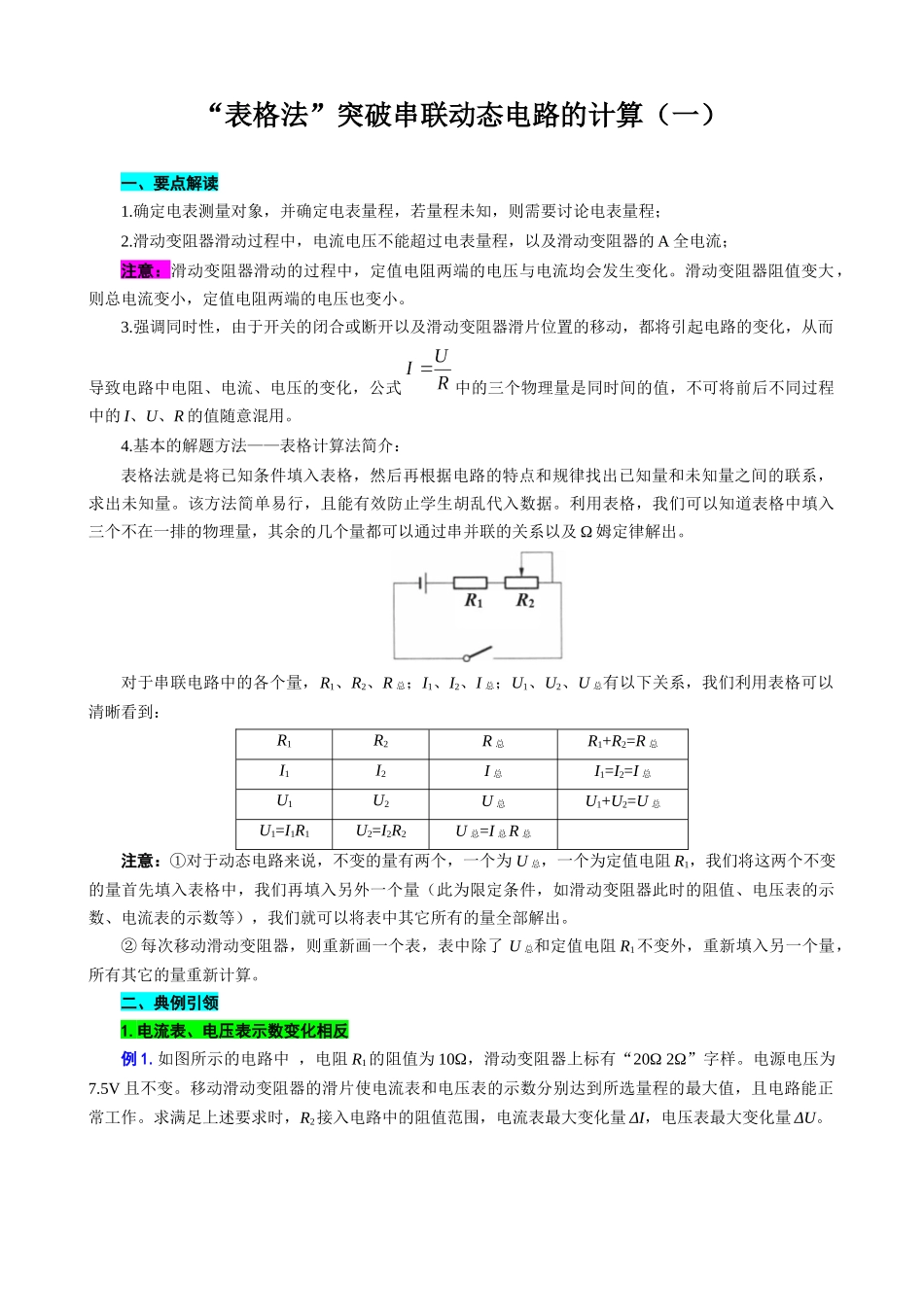

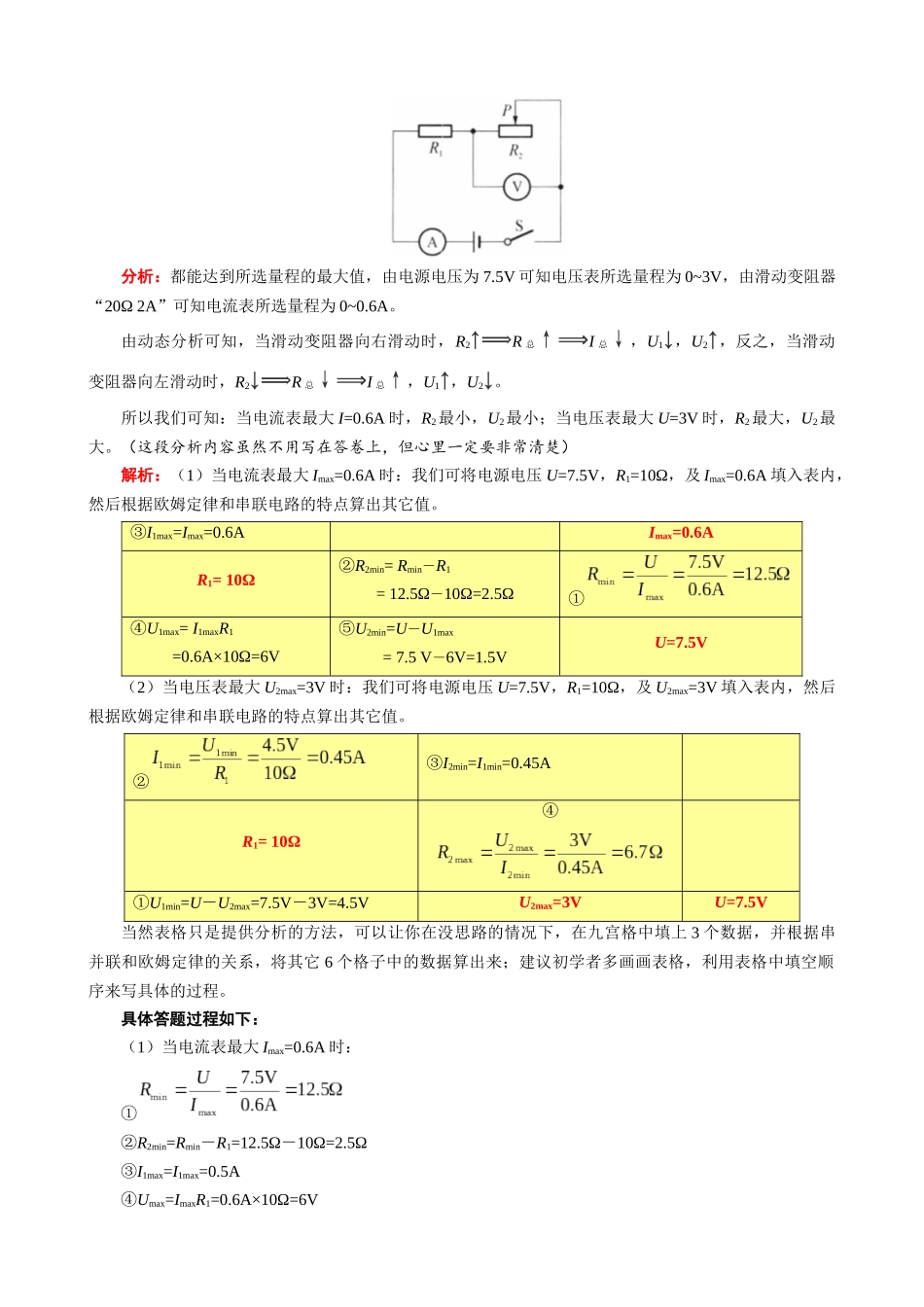

“表格法”突破串联动态电路的计算（一）一、要点解读1.确定电表测量对象，并确定电表量程，若量程未知，则需要讨论电表量程；2.滑动变阻器滑动过程中，电流电压不能超过电表量程，以及滑动变阻器的 A 全电流；注意：滑动变阻器滑动的过程中，定值电阻两端的电压与电流均会发生变化。滑动变阻器阻值变大，则总电流变小，定值电阻两端的电压也变小。3.强调同时性，由于开关的闭合或断开以及滑动变阻器滑片位置的移动，都将引起电路的变化，从而导致电路中电阻、电流、电压的变化，公式中的三个物理量是同时间的值，不可将前后不同过程中的 I、U、R 的值随意混用。4.基本的解题方法——表格计算法简介：表格法就是将已知条件填入表格，然后再根据电路的特点和规律找出已知量和未知量之间的联系，求出未知量。该方法简单易行，且能有效防止学生胡乱代入数据。利用表格，我们可以知道表格中填入三个不在一排的物理量，其余的几个量都可以通过串并联的关系以及 Ω 姆定律解出。对于串联电路中的各个量，R1、R2、R 总；I1、I2、I 总；U1、U2、U 总有以下关系，我们利用表格可以清晰看到：R1R2R 总R1+R2=R 总I1I2I 总I1=I2=I 总U1U2U 总U1+U2=U 总U1=I1R1U2=I2R2U 总=I 总R 总注意：①对于动态电路来说，不变的量有两个，一个为 U 总，一个为定值电阻 R1，我们将这两个不变的量首先填入表格中，我们再填入另外一个量（此为限定条件，如滑动变阻器此时的阻值、电压表的示数、电流表的示数等），我们就可以将表中其它所有的量全部解出。② 每次移动滑动变阻器，则重新画一个表，表中除了 U 总和定值电阻 R1不变外，重新填入另一个量，所有其它的量重新计算。二、典例引领1.电流表、电压表示数变化相反例 1.如图所示的电路中 ，电阻 R1的阻值为 10Ω，滑动变阻器上标有“20Ω 2Ω”字样。电源电压为7.5V 且不变。移动滑动变阻器的滑片使电流表和电压表的示数分别达到所选量程的最大值，且电路能正常工作。求满足上述要求时，R2接入电路中的阻值范围，电流表最大变化量 ΔI，电压表最大变化量 ΔU。分析：都能达到所选量程的最大值，由电源电压为 7.5V 可知电压表所选量程为 0~3V，由滑动变阻器“20Ω 2A”可知电流表所选量程为 0~0.6A。由动态分析可知，当滑动变阻器向右滑动时，R2↑⟹R 总↑⟹I 总↓，U1↓，U2↑，反之，当滑动变阻器向左滑动时，R2↓⟹R 总↓⟹I 总↑，U1↑，U2↓。所以我们可知：当电流表最大...
