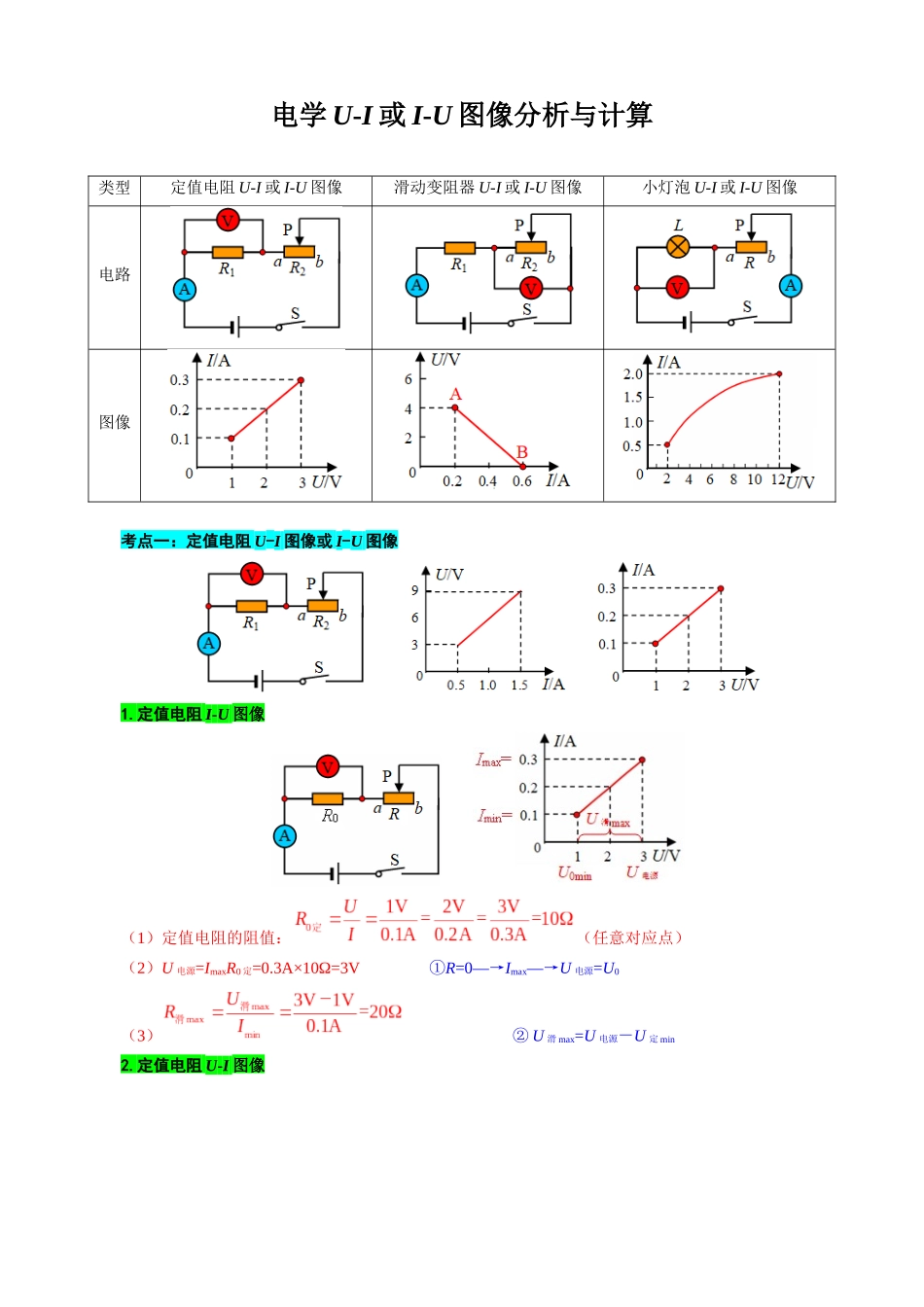

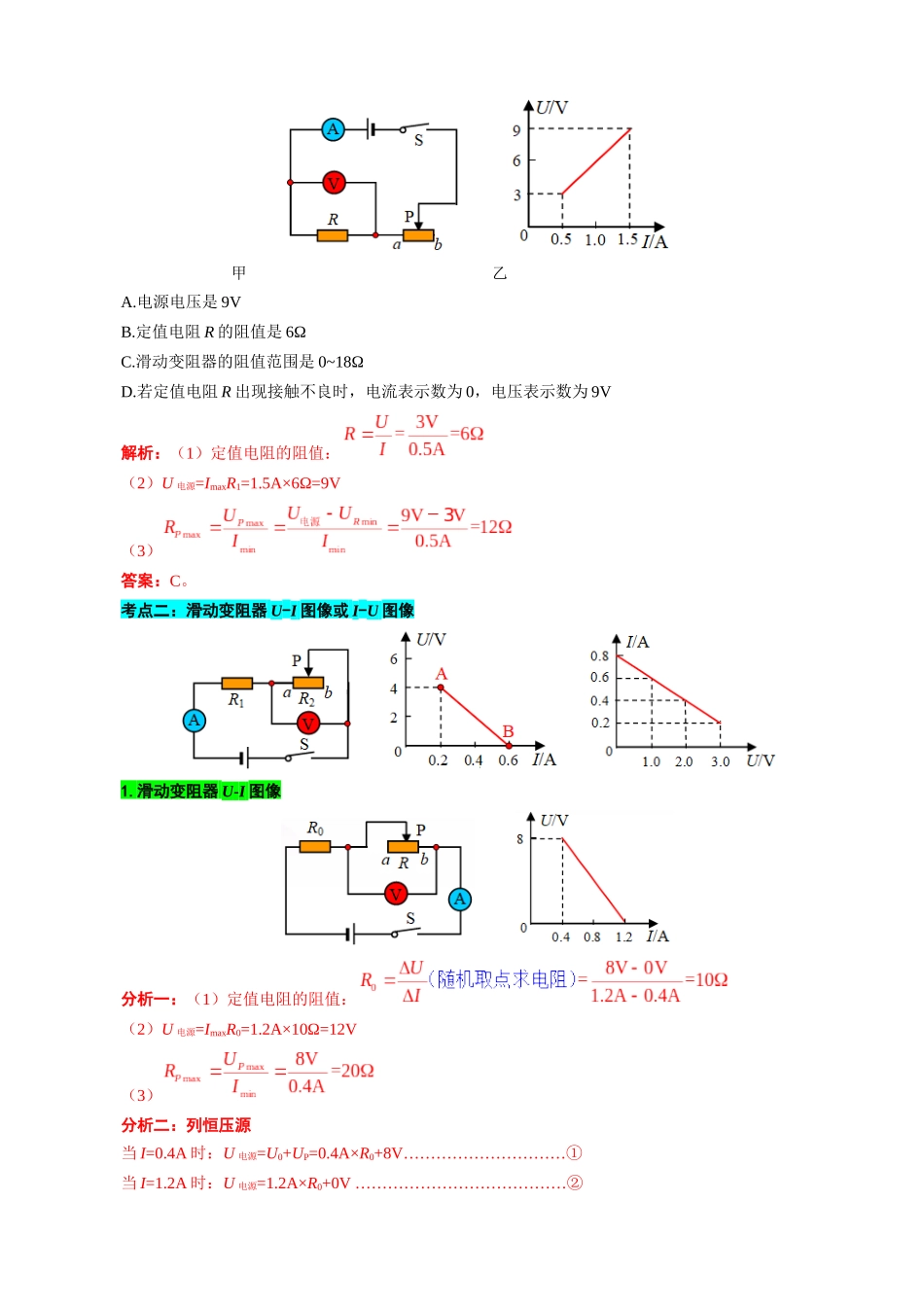

电学 U-I 或 I-U 图像分析与计算类型定值电阻 U-I 或 I-U 图像滑动变阻器 U-I 或 I-U 图像小灯泡 U-I 或 I-U 图像电路图像考点一：定值电阻 U-I 图像或 I-U 图像 1.定值电阻 I-U 图像 （1）定值电阻的阻值：（任意对应点）（2）U 电源=ImaxR0 定=0.3A×10Ω=3V ①R=0—→Imax—→U 电源=U0（3） ② U 滑 max=U 电源－U 定 min2.定值电阻 U-I 图像 （1）定值电阻的阻值：（任意对应点）（2）U 电源=ImaxR0 定=1.5A×6Ω=9V ①R=0—→Imax—→U 电源=U0（3） ② U 滑 max=U 电源－U 定 min典例引领例 1.如图所示电路图，则电源电压是________V，滑动变阻器的最大阻值是________Ω。 （1）定值电阻的阻值：（2）U 电源=ImaxR1=0.3A×10Ω=3V （R=0—→Imax—→U 电源=U0）（3）答案：3V；20Ω。变式 1.如图甲所示电路，电源电压不变，闭合开关后，滑片 P 由 b 端滑到 a 端，电压表示数 U 与电流表示数 I 的变化如图乙所示。则可判断电源电压是________V，变阻器的最大阻值是________Ω。 甲 乙 答案：12V；变式 2.如图甲所示，电源电压不变，闭合开关时，滑动变阻器的滑片 P 由 b 端滑到 a 端，电压表示数 U 与电流表示数 I 的变化如图乙所示，下列说法不正确的是（ ） 甲 乙A.电源电压是 9VB.定值电阻 R 的阻值是 6ΩC.滑动变阻器的阻值范围是 0~18ΩD.若定值电阻 R 出现接触不良时，电流表示数为 0，电压表示数为 9V解析：（1）定值电阻的阻值：（2）U 电源=ImaxR1=1.5A×6Ω=9V（3）答案：C。考点二：滑动变阻器 U-I 图像或 I-U 图像 1.滑动变阻器 U-I 图像 分析一：（1）定值电阻的阻值：（2）U 电源=ImaxR0=1.2A×10Ω=12V（3）分析二：列恒压源当 I=0.4A 时：U 电源=U0+UP=0.4A×R0+8V…………………………①当 I=1.2A 时：U 电源=1.2A×R0+0V …………………………………②联立①②解得：R0=10Ω，U 电源=12V2.滑动变阻器 U-I 图像 （1）定值电阻的阻值： ΔU0=ΔUP ΔI0=ΔIP（2）U 电源=ImaxR0=0.6A×10Ω=6V RP=0—→Imax，U0=U 电源=ImaxR0（3）3.滑动变阻器 I-U 图像 分析一：列恒压源方程当 I=0.6A 时：U 电源=0.6A×R0+1V …………………………………①当 I=0.2A 时：U 电源=0.2A×R0+3V …………………………………②联立①②解得：R0=5Ω，U 电源=4V分析二：（1）定值电阻的阻值：（2）U 电源=I...
