2026年中考物理复习----电学计算——电表指针偏转问题

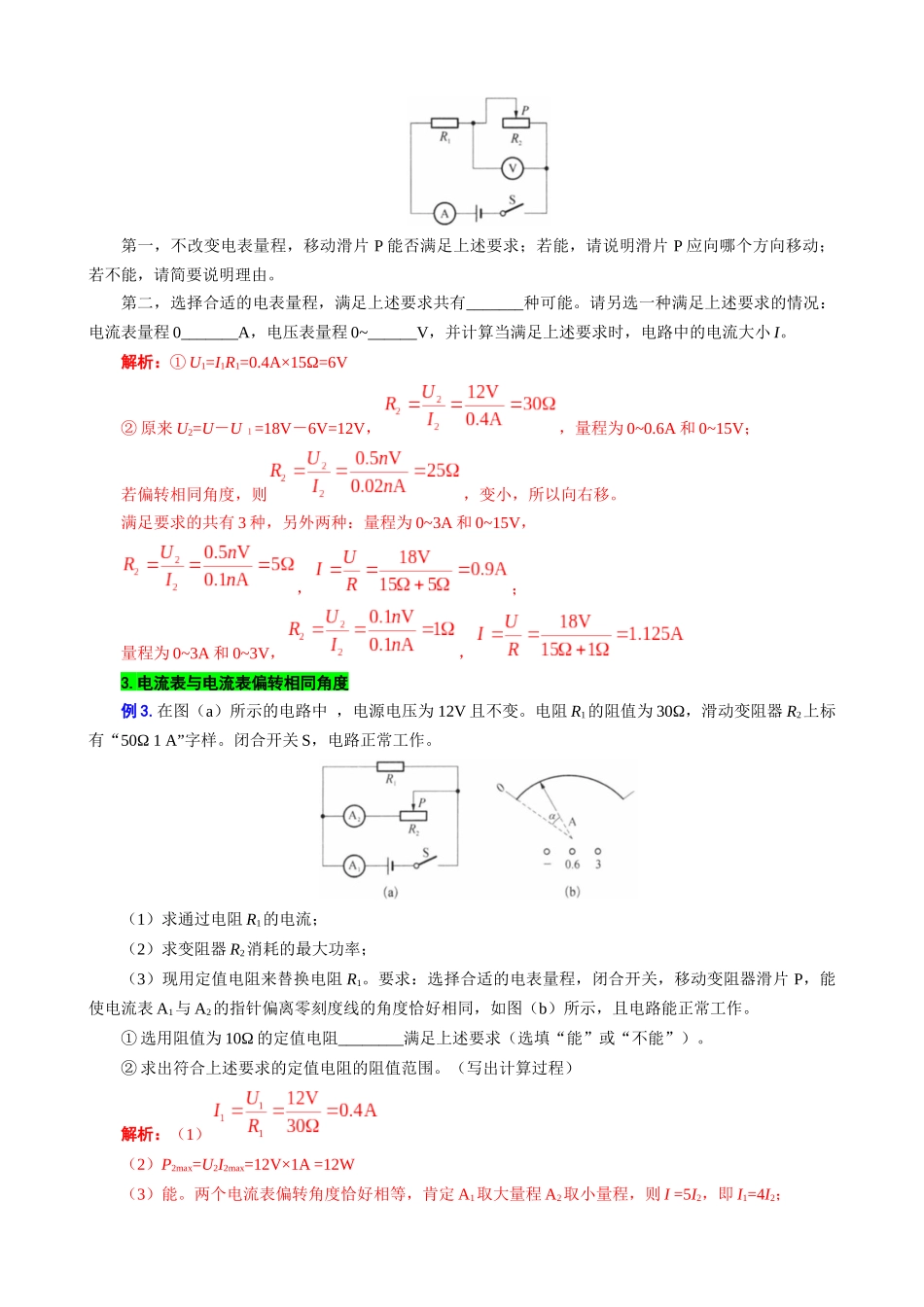

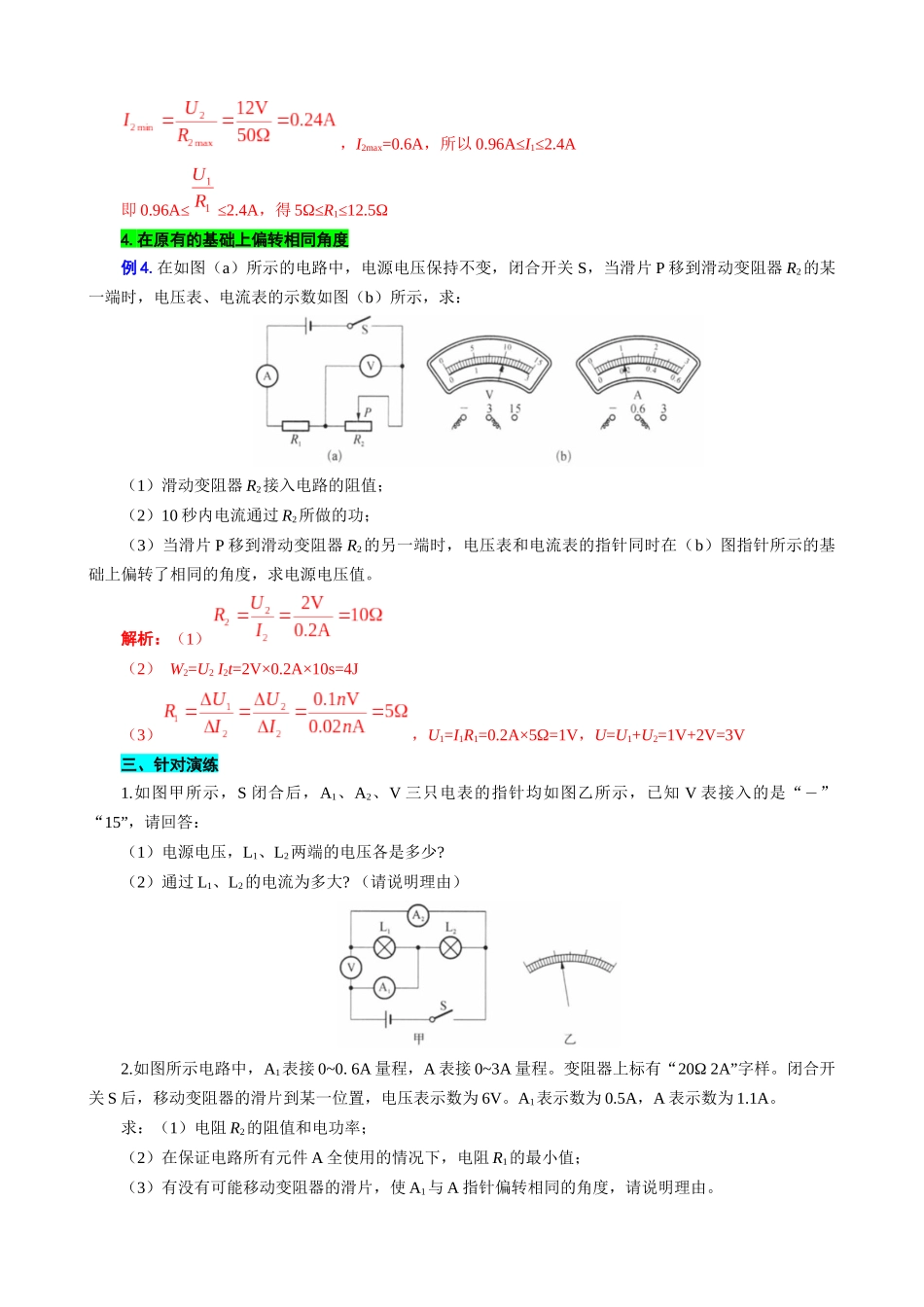

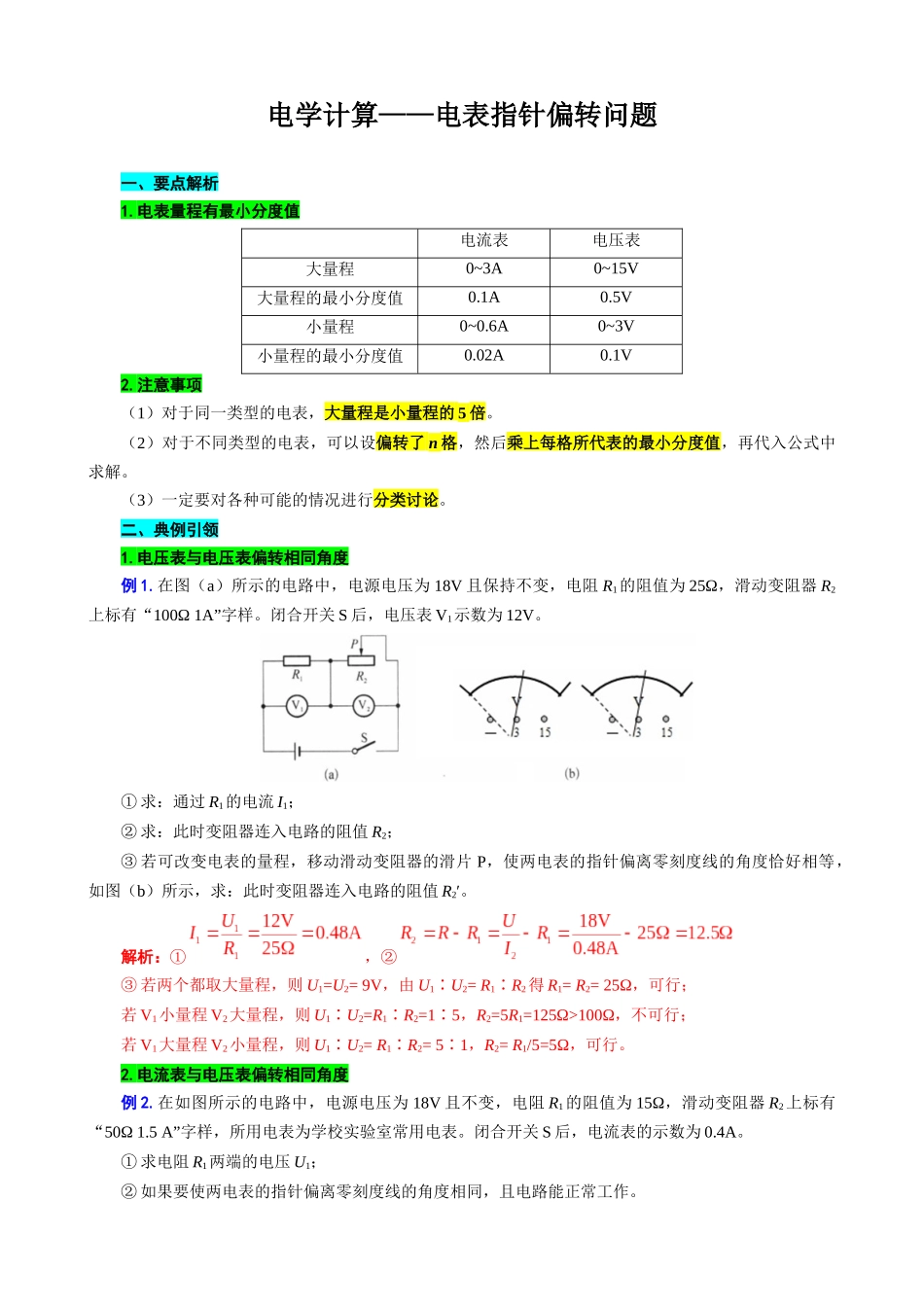

电学计算——电表指针偏转问题一、要点解析1.电表量程有最小分度值电流表电压表大量程0~3A0~15V大量程的最小分度值0.1A0.5V小量程0~0.6A0~3V小量程的最小分度值0.02A0.1V2.注意事项（1）对于同一类型的电表，大量程是小量程的 5 倍。（2）对于不同类型的电表，可以设偏转了 n 格，然后乘上每格所代表的最小分度值，再代入公式中求解。（3）一定要对各种可能的情况进行分类讨论。二、典例引领1.电压表与电压表偏转相同角度例 1.在图（a）所示的电路中，电源电压为 18V 且保持不变，电阻 R1的阻值为 25Ω，滑动变阻器 R2上标有“100Ω 1A”字样。闭合开关 S 后，电压表 V1示数为 12V。① 求：通过 R1的电流 I1；② 求：此时变阻器连入电路的阻值 R2；③ 若可改变电表的量程，移动滑动变阻器的滑片 P，使两电表的指针偏离零刻度线的角度恰好相等，如图（b）所示，求：此时变阻器连入电路的阻值 R2′。解析：①，②③ 若两个都取大量程，则 U1=U2= 9V，由 U1∶U2= R1∶R2得 R1= R2= 25Ω，可行；若 V1小量程 V2大量程，则 U1∶U2=R1∶R2=15∶ ，R2=5R1=125Ω>100Ω，不可行；若 V1大量程 V2小量程，则 U1∶U2= R1∶R2= 51∶ ，R2= R1/5=5Ω，可行。2.电流表与电压表偏转相同角度例 2.在如图所示的电路中，电源电压为 18V 且不变，电阻 R1的阻值为 15Ω，滑动变阻器 R2上标有“50Ω 1.5 A”字样，所用电表为学校实验室常用电表。闭合开关 S 后，电流表的示数为 0.4A。① 求电阻 R1两端的电压 U1；② 如果要使两电表的指针偏离零刻度线的角度相同，且电路能正常工作。第一，不改变电表量程，移动滑片 P 能否满足上述要求；若能，请说明滑片 P 应向哪个方向移动；若不能，请简要说明理由。第二，选择合适的电表量程，满足上述要求共有_______种可能。请另选一种满足上述要求的情况：电流表量程 0_______A，电压表量程 0~______V，并计算当满足上述要求时，电路中的电流大小 I。解析：① U1=I1R1=0.4A×15Ω=6V② 原来 U2=U－U １=18V－6V=12V，，量程为 0~0.6A 和 0~15V；若偏转相同角度，则，变小，所以向右移。满足要求的共有 3 种，另外两种：量程为 0~3A 和 0~15V，，；量程为 0~3A 和 0~3V，，3.电流表与电流表偏转相同角度例 3.在图（a）所示的电路中 ，电源电压为 12V 且不变。电阻 R1的阻值为 30Ω，滑动变阻器 R2上标有“50Ω 1 A”字样。闭合开关 S...
