2026年中考物理复习-----电学压轴欧姆定律极值范围题

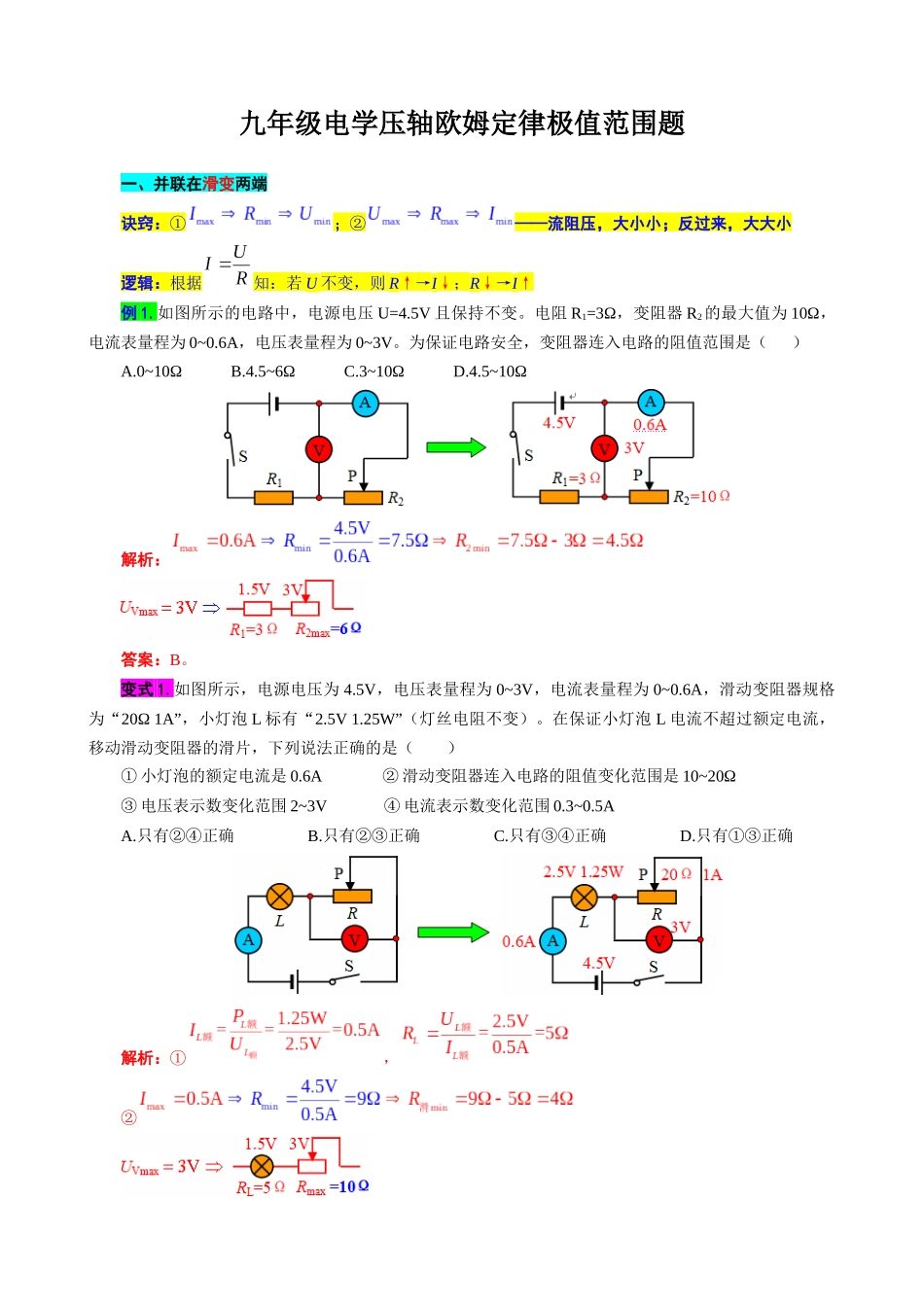

九年级电学压轴欧姆定律极值范围题一、并联在滑变两端诀窍：①；②——流阻压，大小小；反过来，大大小逻辑：根据知：若 U 不变，则 R↑→I↓；R↓→I↑例 1.如图所示的电路中，电源电压 U=4.5V 且保持不变。电阻 R1=3Ω，变阻器 R2的最大值为 10Ω，电流表量程为 0~0.6A，电压表量程为 0~3V。为保证电路安全，变阻器连入电路的阻值范围是（ ）A.0~10Ω B.4.5~6Ω C.3~10Ω D.4.5~10Ω解析：答案：B。变式 1.如图所示，电源电压为 4.5V，电压表量程为 0~3V，电流表量程为 0~0.6A，滑动变阻器规格为“20Ω 1A”，小灯泡 L 标有“2.5V 1.25W”（灯丝电阻不变）。在保证小灯泡 L 电流不超过额定电流，移动滑动变阻器的滑片，下列说法正确的是（ ）① 小灯泡的额定电流是 0.6A ② 滑动变阻器连入电路的阻值变化范围是 10~20Ω③ 电压表示数变化范围 2~3V ④ 电流表示数变化范围 0.3~0.5AA.只有②④正确 B.只有②③正确 C.只有③④正确 D.只有①③正确解析：①，②③URmin=4.5V－0.5A×5Ω=2V，URmax=3V④，Imax=0.5A答案：C。变式 2.如图所示，电源电压为 5V，电压表量程为 0~3V，电流表量程为 0~0.6A，滑动变阻器规格为“20Ω 1A”，定值电阻 R1标有“6Ω 0.5A”。在保护电表及其它元件情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）A.R1两端电压变化范围是 0~1V B.电压表示数变化范围是 1~3VC.电流表示数变化范围是 0.3~0.6A D.滑动变阻器连入电路的阻值变化范围是 4~9Ω解析：①②，Imax=0.5A③U2min=0.5A×4Ω=2V，U2max=3V答案：D。二、并联在定阻两端诀窍：→R 滑 min~R 滑 max →U 定 min=IminR 定 逻辑：U（不变）=U1↑（↓）+U2↓（↑）。例 2.小伟同学用如图所示的电路测小灯泡的功率。电路中电源电压恒为 4.5V，电压表的量程为0~3V，电流表的量程为 0~0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 2.5W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（ ）A.滑动变阻器的电阻允许调节的范围是 0~20Ω B.电流表求数的变化范围是 0~1AC.灯泡的最小功率是 1.25W D.该电路的最大功率是 2.25W解析：A.B.，A：0.18~0.5AC.PLmin=Imax2RL=（0.18A）2×5Ω=0.162WD.Pmax=U 电源Imax=4.5V×0.5A=2.25W答案：D。变式 1.如图所示，电源电压为 4.5V 保持不变，电压表选...
