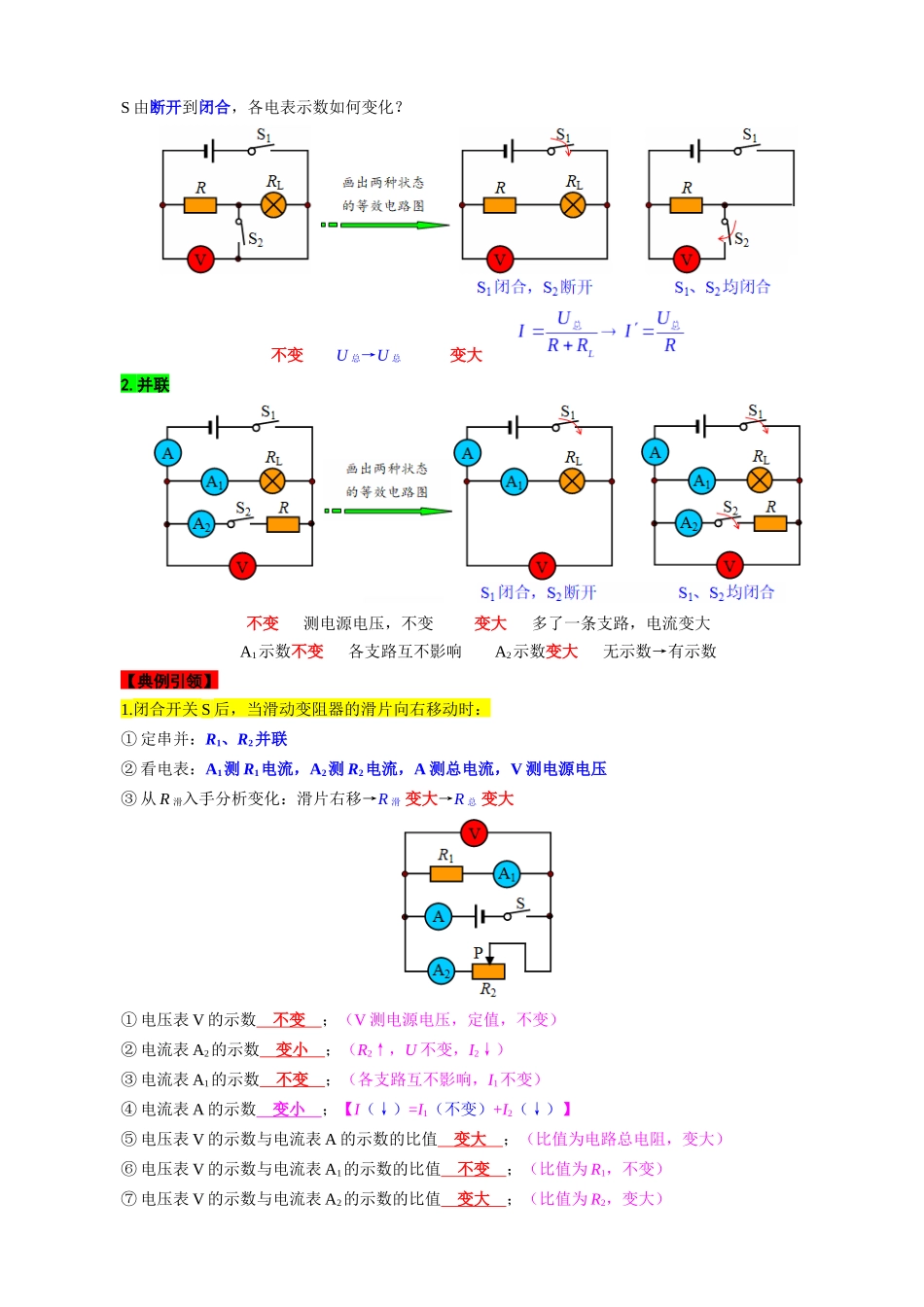

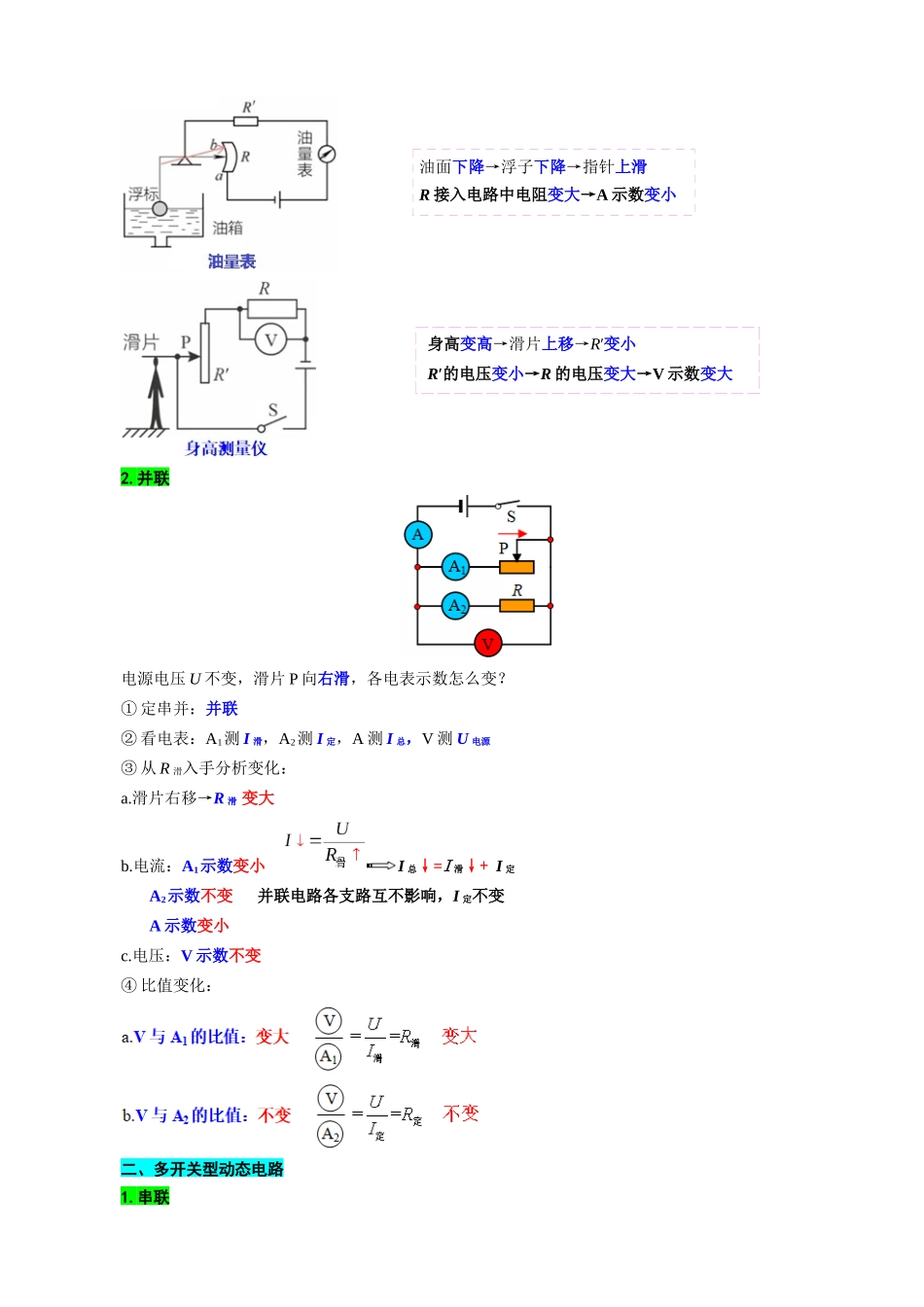

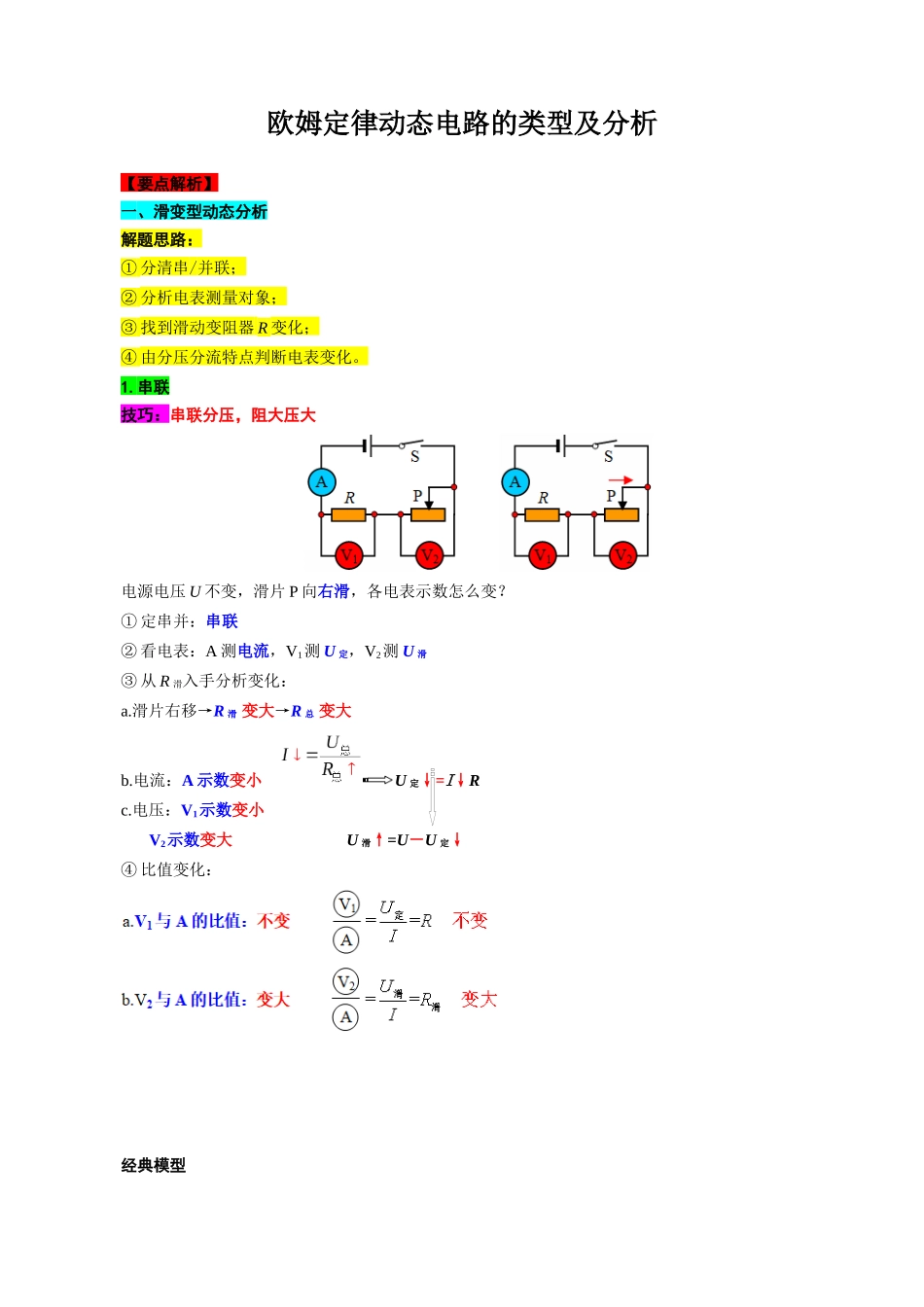

欧姆定律动态电路的类型及分析【要点解析】一、滑变型动态分析解题思路：① 分清串/并联；② 分析电表测量对象；③ 找到滑动变阻器 R 变化；④ 由分压分流特点判断电表变化。1.串联技巧：串联分压，阻大压大 电源电压 U 不变，滑片 P 向右滑，各电表示数怎么变？① 定串并：串联② 看电表：A 测电流，V1测 U 定，V2测 U 滑③ 从 R 滑入手分析变化：a.滑片右移→R 滑 变大→R 总 变大b.电流：A 示数变小 U 定↓=I↓Rc.电压：V1示数变小 V2示数变大 U 滑↑=U－U 定↓④ 比值变化：经典模型2.并联电源电压 U 不变，滑片 P 向右滑，各电表示数怎么变？① 定串并：并联② 看电表：A1测 I 滑，A2测 I 定，A 测 I 总，V 测 U 电源③ 从 R 滑入手分析变化：a.滑片右移→R 滑 变大b.电流：A1示数变小 I 总↓=I 滑↓+ I 定 A2示数不变 并联电路各支路互不影响，I 定不变 A 示数变小c.电压：V 示数不变④ 比值变化：二、多开关型动态电路1.串联油面下降→浮子下降→指针上滑 R 接入电路中电阻变大→A 示数变小 身高变高→滑片上移→R′变小 R′的电压变小→R 的电压变大→V 示数变大 S 由断开到闭合，各电表示数如何变化？不变 U 总→U 总 变大 2.并联不变 测电源电压，不变 变大 多了一条支路，电流变大A1示数不变 各支路互不影响 A2示数变大 无示数→有示数【典例引领】1.闭合开关 S 后，当滑动变阻器的滑片向右移动时：① 定串并：R1、R2并联② 看电表：A1测 R1电流，A2测 R2电流，A 测总电流，V 测电源电压③ 从 R 滑入手分析变化：滑片右移→R 滑 变大→R 总 变大① 电压表 V 的示数 不变 ；（V 测电源电压，定值，不变）② 电流表 A2的示数 变小 ；（R2↑，U 不变，I2↓）③ 电流表 A1的示数 不变 ；（各支路互不影响，I1不变）④ 电流表 A 的示数 变小 ；【I（↓）=I1（不变）+I2（↓）】⑤ 电压表 V 的示数与电流表 A 的示数的比值 变大 ；（比值为电路总电阻，变大）⑥ 电压表 V 的示数与电流表 A1的示数的比值 不变 ；（比值为 R1，不变）⑦ 电压表 V 的示数与电流表 A2的示数的比值 变大 ；（比值为 R2，变大）⑧ 电流表 A1与电流表 A 的示数的比值 变大 ；（A1不变，A 变小）⑨ 电压表 V 的与电流表 A 的示数的乘积 变小 ；（V 不变，A 变小）⑩ 电流表 A2与电流表 A1的示数...
