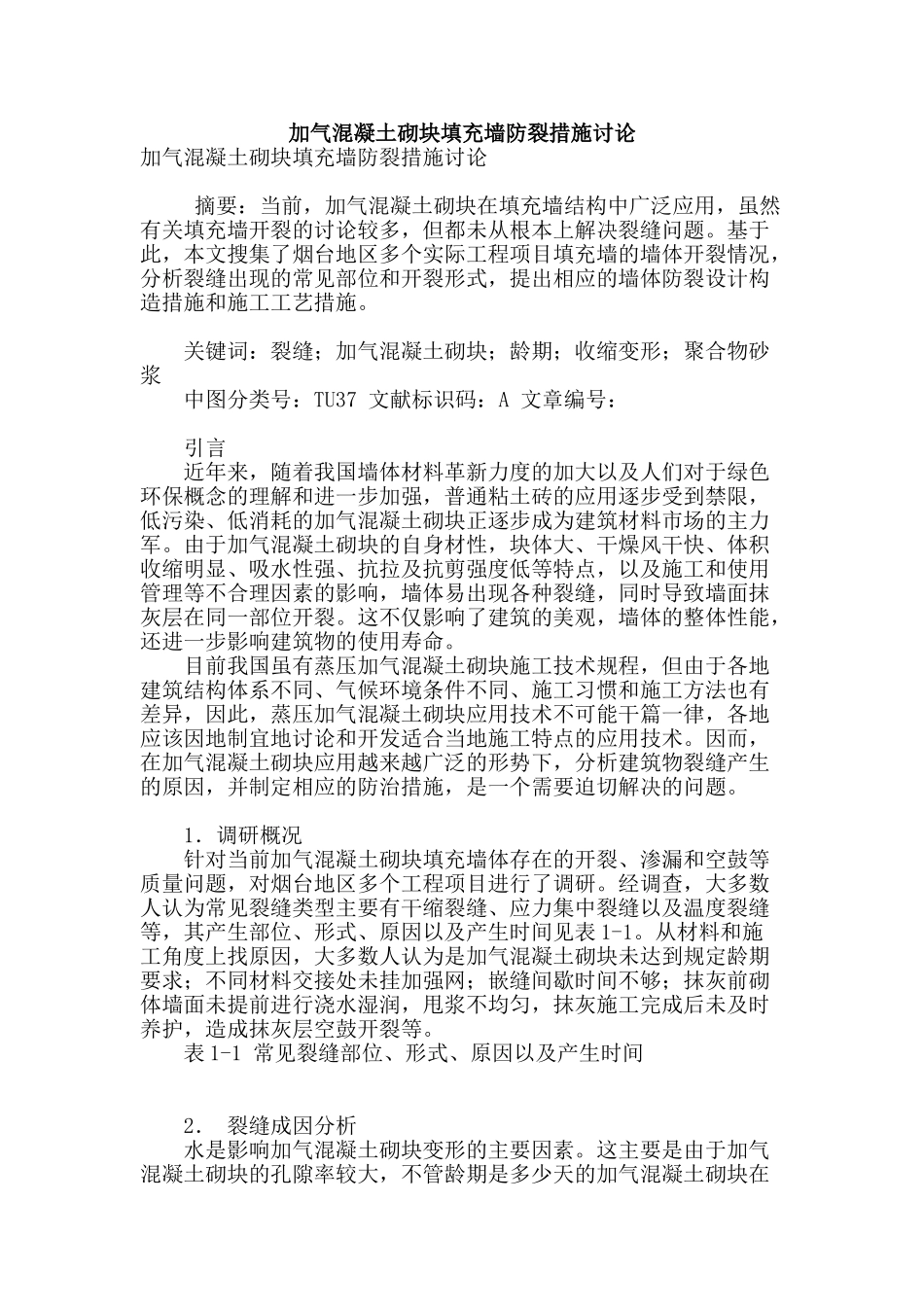

加气混凝土砌块填充墙防裂措施讨论加气混凝土砌块填充墙防裂措施讨论 摘要：当前，加气混凝土砌块在填充墙结构中广泛应用，虽然有关填充墙开裂的讨论较多，但都未从根本上解决裂缝问题
基于此，本文搜集了烟台地区多个实际工程项目填充墙的墙体开裂情况，分析裂缝出现的常见部位和开裂形式，提出相应的墙体防裂设计构造措施和施工工艺措施
关键词：裂缝；加气混凝土砌块；龄期；收缩变形；聚合物砂浆 中图分类号：TU37 文献标识码：A 文章编号： 引言 近年来，随着我国墙体材料革新力度的加大以及人们对于绿色环保概念的理解和进一步加强，普通粘土砖的应用逐步受到禁限，低污染、低消耗的加气混凝土砌块正逐步成为建筑材料市场的主力军
由于加气混凝土砌块的自身材性，块体大、干燥风干快、体积收缩明显、吸水性强、抗拉及抗剪强度低等特点，以及施工和使用管理等不合理因素的影响，墙体易出现各种裂缝，同时导致墙面抹灰层在同一部位开裂
这不仅影响了建筑的美观，墙体的整体性能，还进一步影响建筑物的使用寿命
目前我国虽有蒸压加气混凝土砌块施工技术规程，但由于各地建筑结构体系不同、气候环境条件不同、施工习惯和施工方法也有差异，因此，蒸压加气混凝土砌块应用技术不可能干篇一律，各地应该因地制宜地讨论和开发适合当地施工特点的应用技术
因而，在加气混凝土砌块应用越来越广泛的形势下，分析建筑物裂缝产生的原因，并制定相应的防治措施，是一个需要迫切解决的问题
1．调研概况 针对当前加气混凝土砌块填充墙体存在的开裂、渗漏和空鼓等质量问题，对烟台地区多个工程项目进行了调研
经调查，大多数人认为常见裂缝类型主要有干缩裂缝、应力集中裂缝以及温度裂缝等，其产生部位、形式、原因以及产生时间见表 1-1
从材料和施工角度上找原因，大多数人认为是加气混凝土砌块未达到规定龄期要求；不同材料交接处未挂加强网；嵌缝间歇时间不够；抹灰前砌体墙面未提前进行浇水湿润
