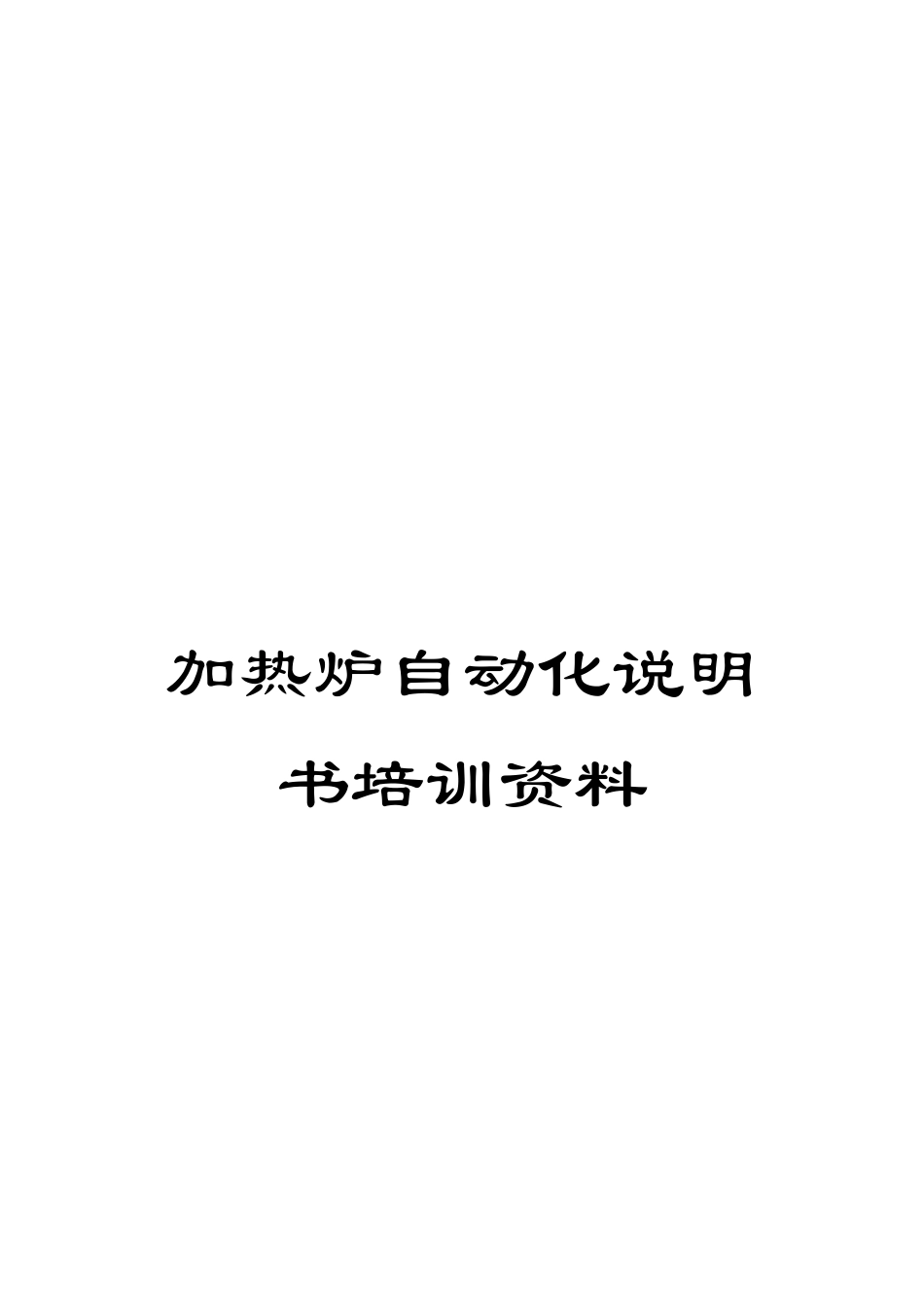

加热炉自动化说明书培训资料

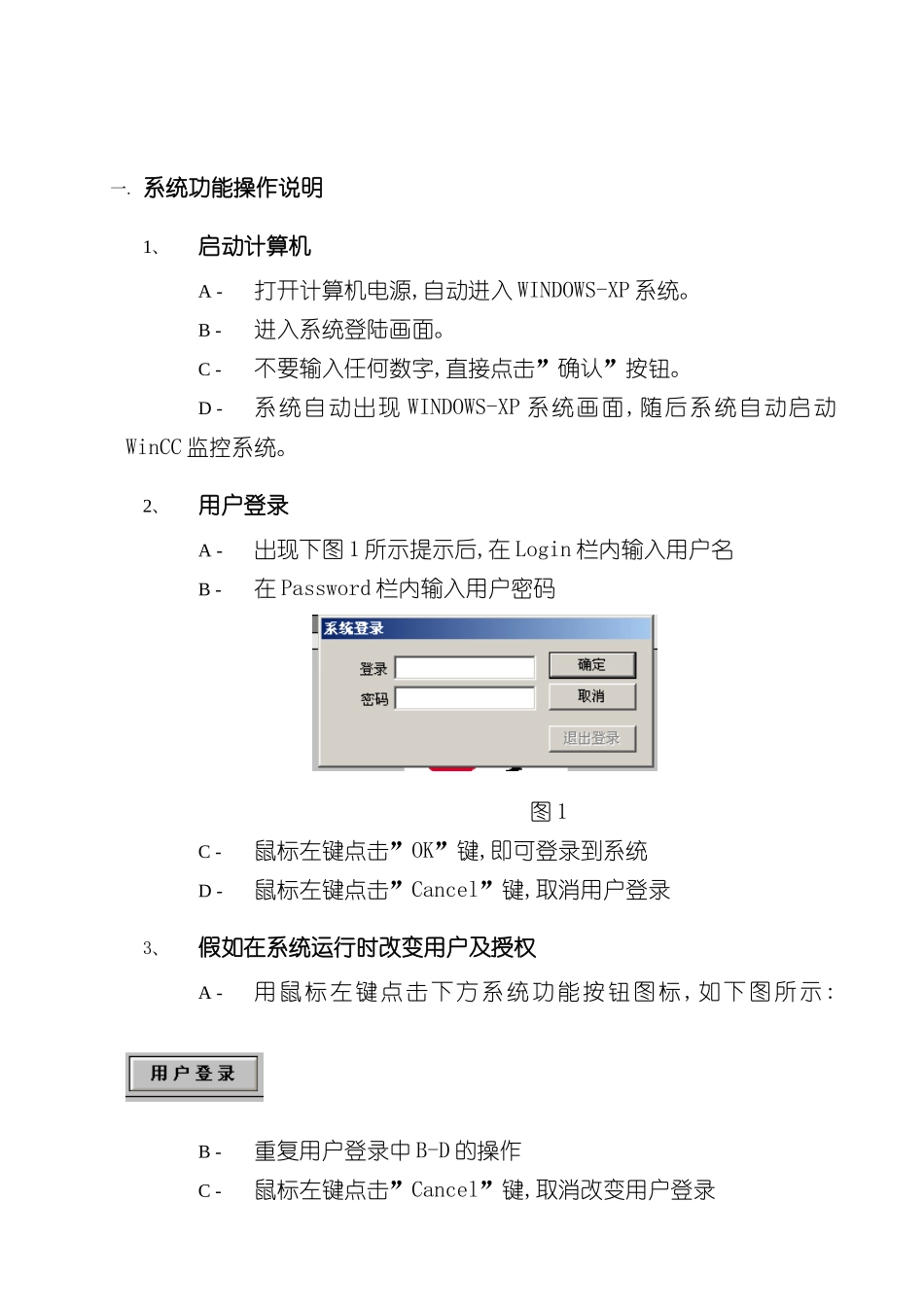

加热炉自动化说明书培训资料常州东方特钢步进式加热炉自动化系统操作说明上海嘉德科技有限公司 一. 系统功能操作说明1、启动计算机A - 打开计算机电源,自动进入 WINDOWS-XP 系统。B - 进入系统登陆画面。C - 不要输入任何数字,直接点击”确认”按钮。D - 系统自动出现 WINDOWS-XP 系统画面,随后系统自动启动WinCC 监控系统。2、用户登录A - 出现下图 1 所示提示后,在 Login 栏内输入用户名B - 在 Password 栏内输入用户密码 图 1C - 鼠标左键点击”OK”键,即可登录到系统D - 鼠标左键点击”Cancel”键,取消用户登录3、假如在系统运行时改变用户及授权A - 用鼠标左键点击下方系统功能按钮图标,如下图所示: B - 重复用户登录中 B-D 的操作C - 鼠标左键点击”Cancel”键,取消改变用户登录4、系统功能按钮操作说明 上部功能操作区 图 3 图 3 中各功能说明如下: 报警条显示当前的最新报警 报警确认对当前最新报警的确认 用户名显示当前登录的操作员名(登录 ID),单击击此处亦可弹出登录画面。 底部功能操作区左侧画面菜单 图 3 底部功能操作区右侧画面菜单用户名报 警条报警确认日期时间用户登录报警记录趋 势图返 回 首页 图 4图 4 中各功能说明如下: 用户登录 - 弹出用户登录画面 报警记录 - 进入报警记录画面 趋势图 - 进入趋势图功能画面 返回首页 – 返回欢迎画面5、报警记录画面操作说明 图 5图 5 中各功能按扭操作说明如下: 单个确认 - 对单个报警记录进行确认 成组确认 - 对成组报警记录进行确认 滚动选择 - 对报警记录选择方式打开与否 滚动模式 - 有 4 种滚动选择模式 (1) 选择记录顶层 (2) 选择记录底部 (3) 向下滚动 (4) 向上滚动 循环滚动 - 使报警记录循环滚动 打印报警 – 打印画面显示的报警 选择 - 用于操作员定制报警记录。将弹出如下画面:单个确认成组确认滚动选择选择滚动模式循 环 滚动打 印 报警图 6 图 6 操作介面可供操作员对报警记录进行定制,如选择报警记录显示的内容、级别、信息等。二. 常见系统功能块的操作1、显示报警仪表如图 7。图 7 此类仪表只用于过程参数的显示、报警,面板上显示的是实际的生产过程数据。数据正常时边框是黑色的,当监测数据达到报警设定值时,边框变成红色,以提醒操作员注意。数据颜色为绿色表示该数据显示的是传感器的输入值,数据颜...
