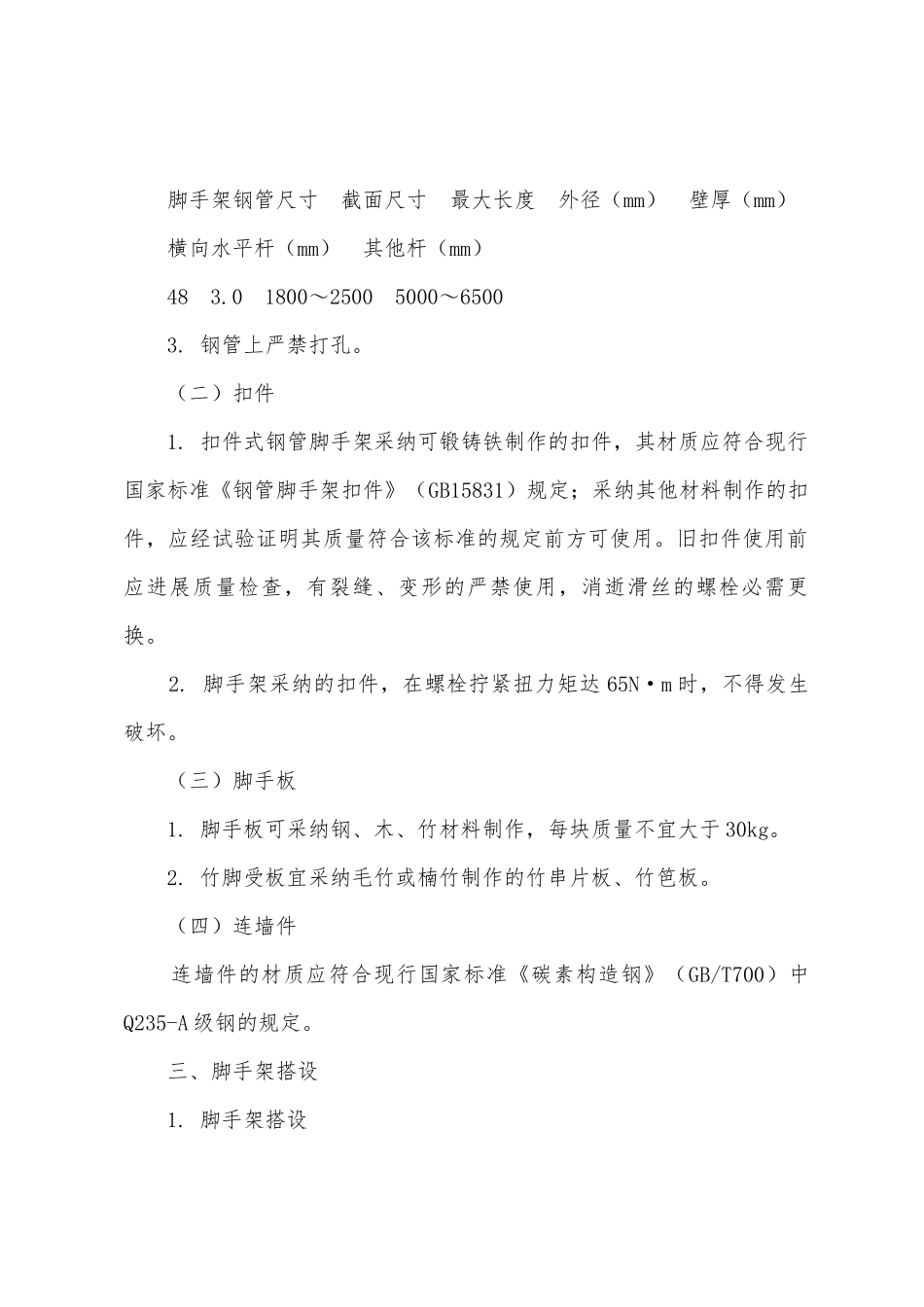

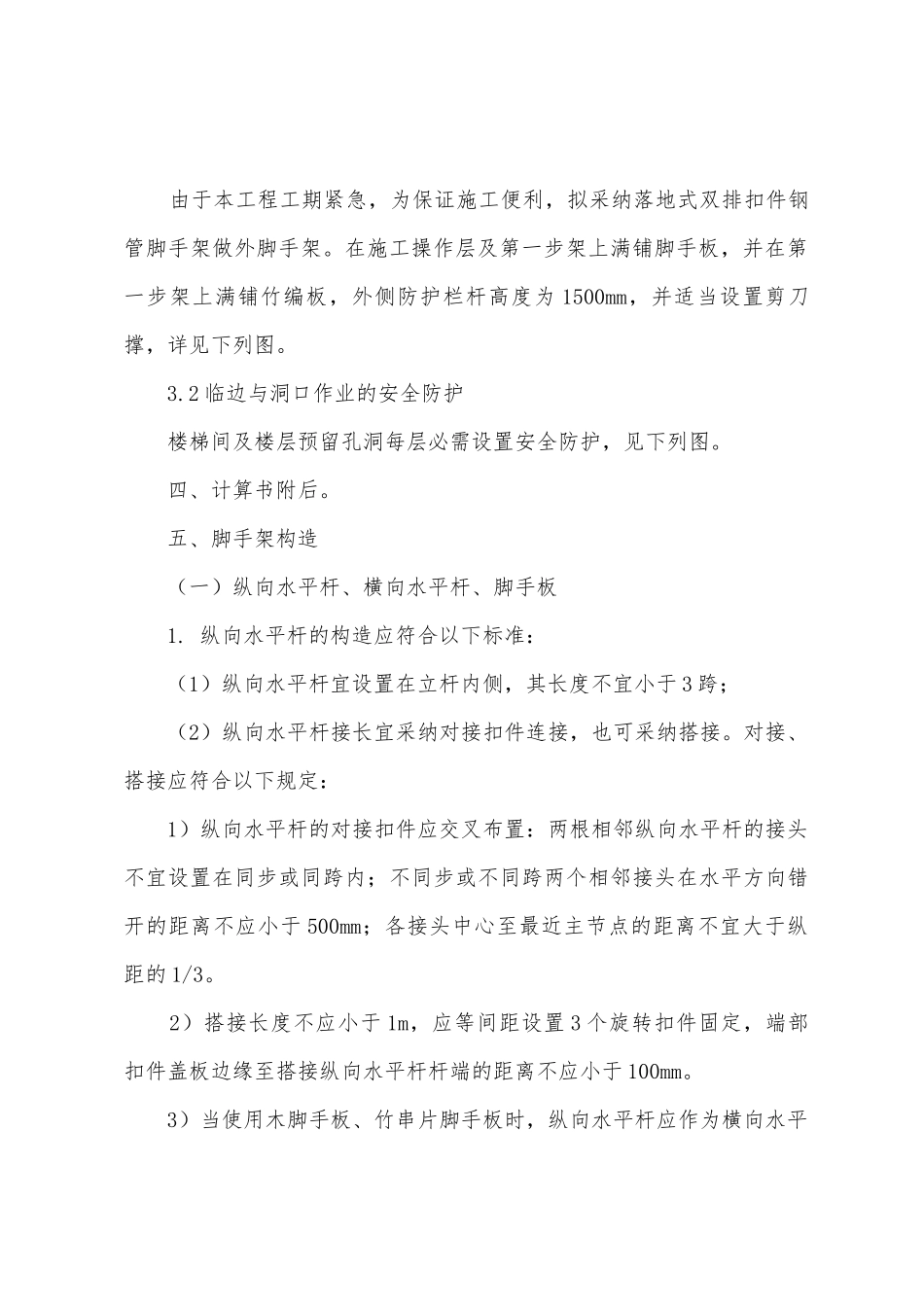

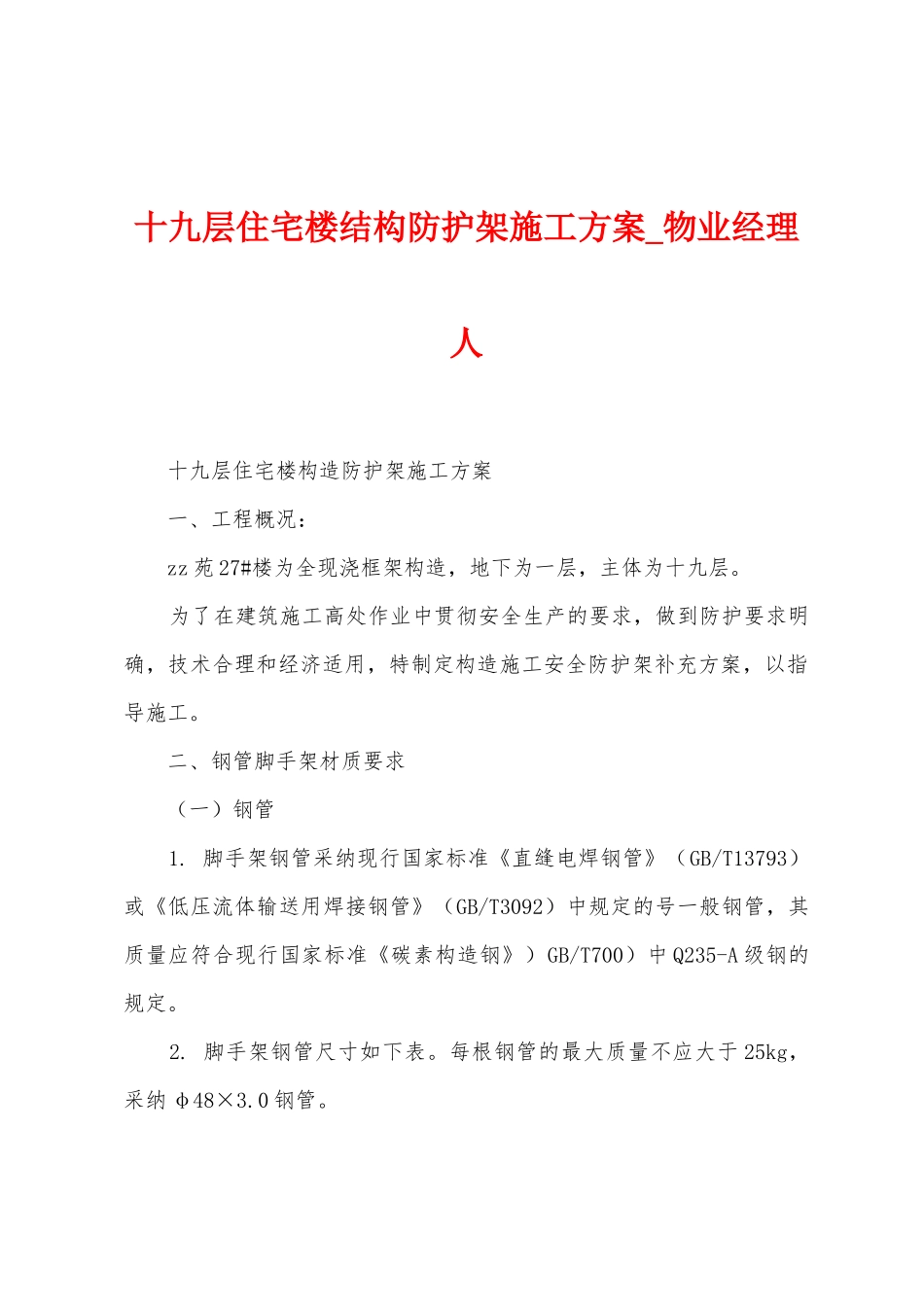

十九层住宅楼结构防护架施工方案_物业经理人 十九层住宅楼构造防护架施工方案 一、工程概况： zz 苑 27#楼为全现浇框架构造，地下为一层，主体为十九层。 为了在建筑施工高处作业中贯彻安全生产的要求，做到防护要求明确，技术合理和经济适用，特制定构造施工安全防护架补充方案，以指导施工。 二、钢管脚手架材质要求 （一）钢管 1. 脚手架钢管采纳现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的号一般钢管，其质量应符合现行国家标准《碳素构造钢》）GB/T700）中 Q235-A 级钢的规定。 2. 脚手架钢管尺寸如下表。每根钢管的最大质量不应大于 25kg，采纳 φ48×3.0 钢管。 脚手架钢管尺寸 截面尺寸 最大长度 外径（mm） 壁厚（mm） 横向水平杆（mm） 其他杆（mm） 48 3.0 1800～2500 5000～6500 3. 钢管上严禁打孔。 （二）扣件 1. 扣件式钢管脚手架采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）规定；采纳其他材料制作的扣件，应经试验证明其质量符合该标准的规定前方可使用。旧扣件使用前应进展质量检查，有裂缝、变形的严禁使用，消逝滑丝的螺栓必需更换。 2. 脚手架采纳的扣件，在螺栓拧紧扭力矩达 65N·m 时，不得发生破坏。 （三）脚手板 1. 脚手板可采纳钢、木、竹材料制作，每块质量不宜大于 30kg。 2. 竹脚受板宜采纳毛竹或楠竹制作的竹串片板、竹笆板。 （四）连墙件 连墙件的材质应符合现行国家标准《碳素构造钢》（GB/T700）中Q235-A 级钢的规定。 三、脚手架搭设 1. 脚手架搭设 由于本工程工期紧急，为保证施工便利，拟采纳落地式双排扣件钢管脚手架做外脚手架。在施工操作层及第一步架上满铺脚手板，并在第一步架上满铺竹编板，外侧防护栏杆高度为 1500mm，并适当设置剪刀撑，详见下列图。 3.2 临边与洞口作业的安全防护 楼梯间及楼层预留孔洞每层必需设置安全防护，见下列图。 四、计算书附后。 五、脚手架构造 （一）纵向水平杆、横向水平杆、脚手板 1. 纵向水平杆的构造应符合以下标准： （1）纵向水平杆宜设置在立杆内侧，其长度不宜小于 3 跨； （2）纵向水平杆接长宜采纳对接扣件连接，也可采纳搭接。对接、搭接应符合以下规定： 1）纵向水平杆的对接扣件应交叉布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应...
