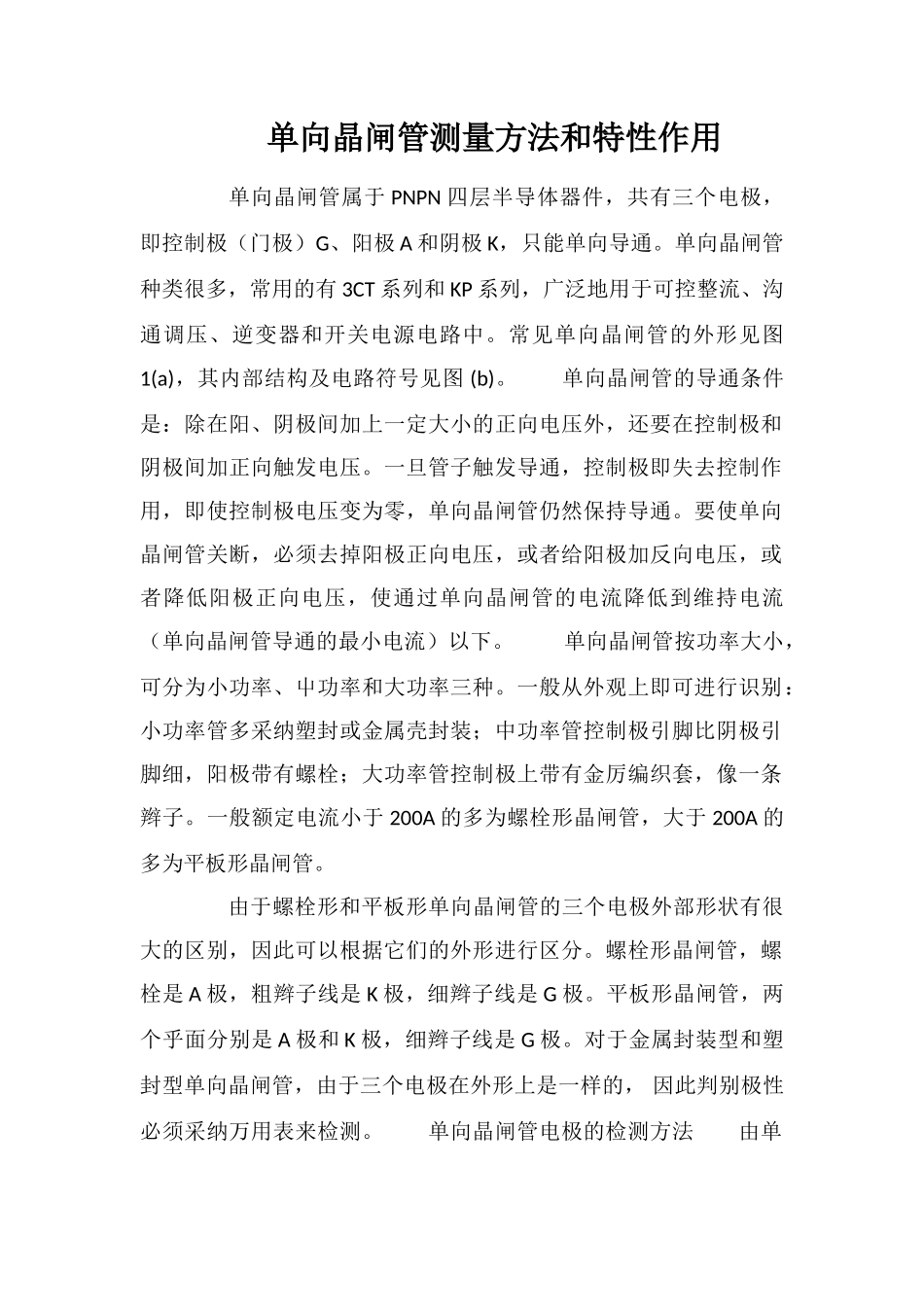

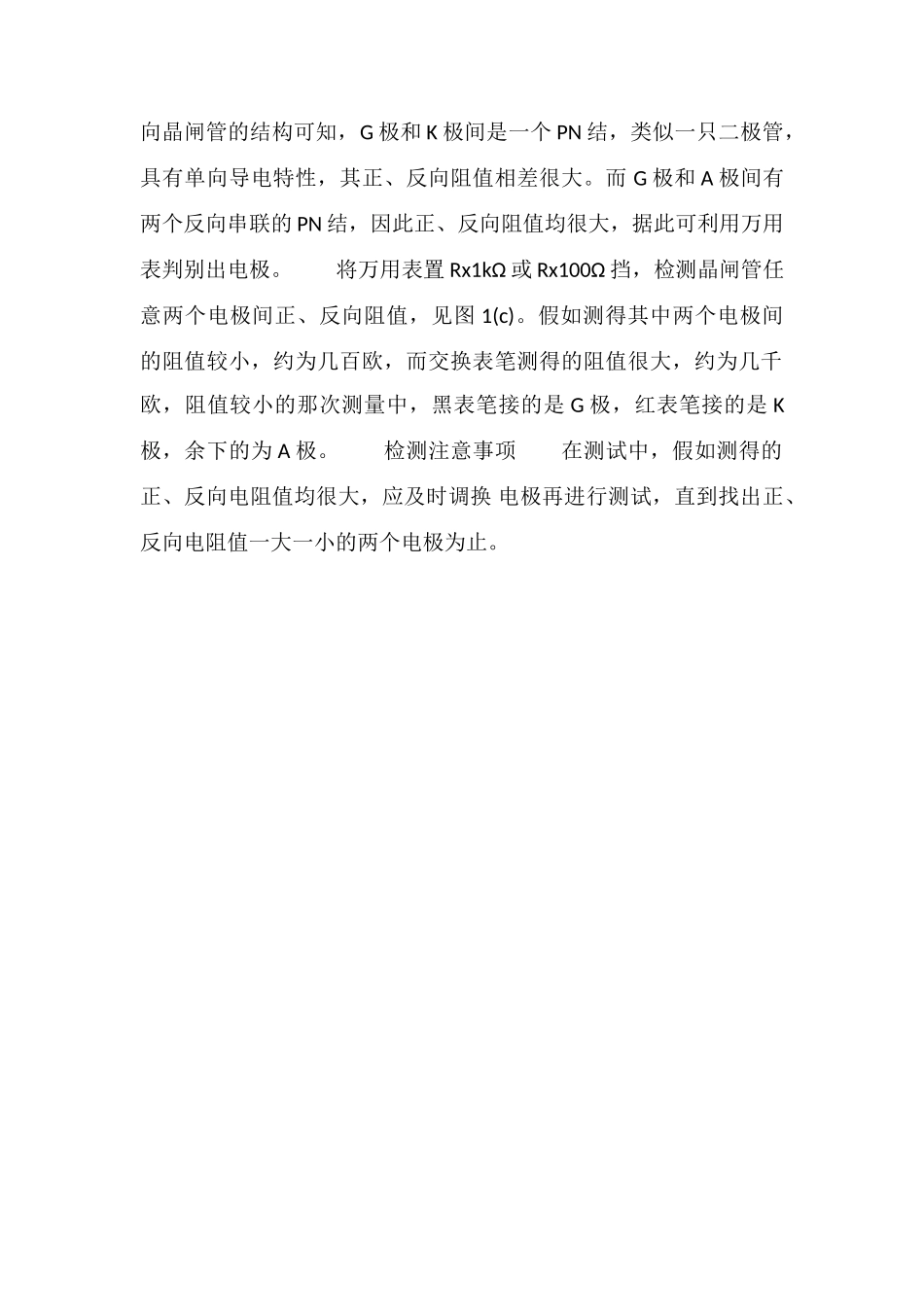

单向晶闸管测量方法和特性作用 单向晶闸管属于 PNPN 四层半导体器件，共有三个电极，即控制极（门极）G、阳极 A 和阴极 K，只能单向导通。单向晶闸管种类很多，常用的有 3CT 系列和 KP 系列，广泛地用于可控整流、沟通调压、逆变器和开关电源电路中。常见单向晶闸管的外形见图1(a)，其内部结构及电路符号见图 (b)。 单向晶闸管的导通条件是：除在阳、阴极间加上一定大小的正向电压外，还要在控制极和阴极间加正向触发电压。一旦管子触发导通，控制极即失去控制作用，即使控制极电压变为零，单向晶闸管仍然保持导通。要使单向晶闸管关断，必须去掉阳极正向电压，或者给阳极加反向电压，或者降低阳极正向电压，使通过单向晶闸管的电流降低到维持电流（单向晶闸管导通的最小电流）以下。 单向晶闸管按功率大小，可分为小功率、屮功率和大功率三种。一般从外观上即可进行识别：小功率管多采纳塑封或金属壳封装；中功率管控制极引脚比阴极引脚细，阳极带有螺栓；大功率管控制极上带有金厉编织套，像一条辫子。一般额定电流小于 200A 的多为螺栓形晶闸管，大于 200A 的多为平板形晶闸管。 由于螺栓形和平板形单向晶闸管的三个电极外部形状有很大的区别，因此可以根据它们的外形进行区分。螺栓形晶闸管，螺栓是 A 极，粗辫子线是 K 极，细辫子线是 G 极。平板形晶闸管，两个乎面分别是 A 极和 K 极，细辫子线是 G 极。对于金属封装型和塑封型单向晶闸管，由于三个电极在外形上是一样的， 因此判别极性必须采纳万用表来检测。 单向晶闸管电极的检测方法 由单向晶闸管的结构可知，G 极和 K 极间是一个 PN 结，类似一只二极管，具有单向导电特性，其正、反向阻值相差很大。而 G 极和 A 极间有两个反向串联的 PN 结，因此正、反向阻值均很大，据此可利用万用表判别出电极。 将万用表置 Rx1kΩ 或 Rx100Ω 挡，检测晶闸管任意两个电极间正、反向阻值，见图 1(c)。假如测得其中两个电极间的阻值较小，约为几百欧，而交换表笔测得的阻值很大，约为几千欧，阻值较小的那次测量中，黑表笔接的是 G 极，红表笔接的是 K极，余下的为 A 极。 检测注意事项 在测试中，假如测得的正、反向电阻值均很大，应及时调换 电极再进行测试，直到找出正、反向电阻值一大一小的两个电极为止。
