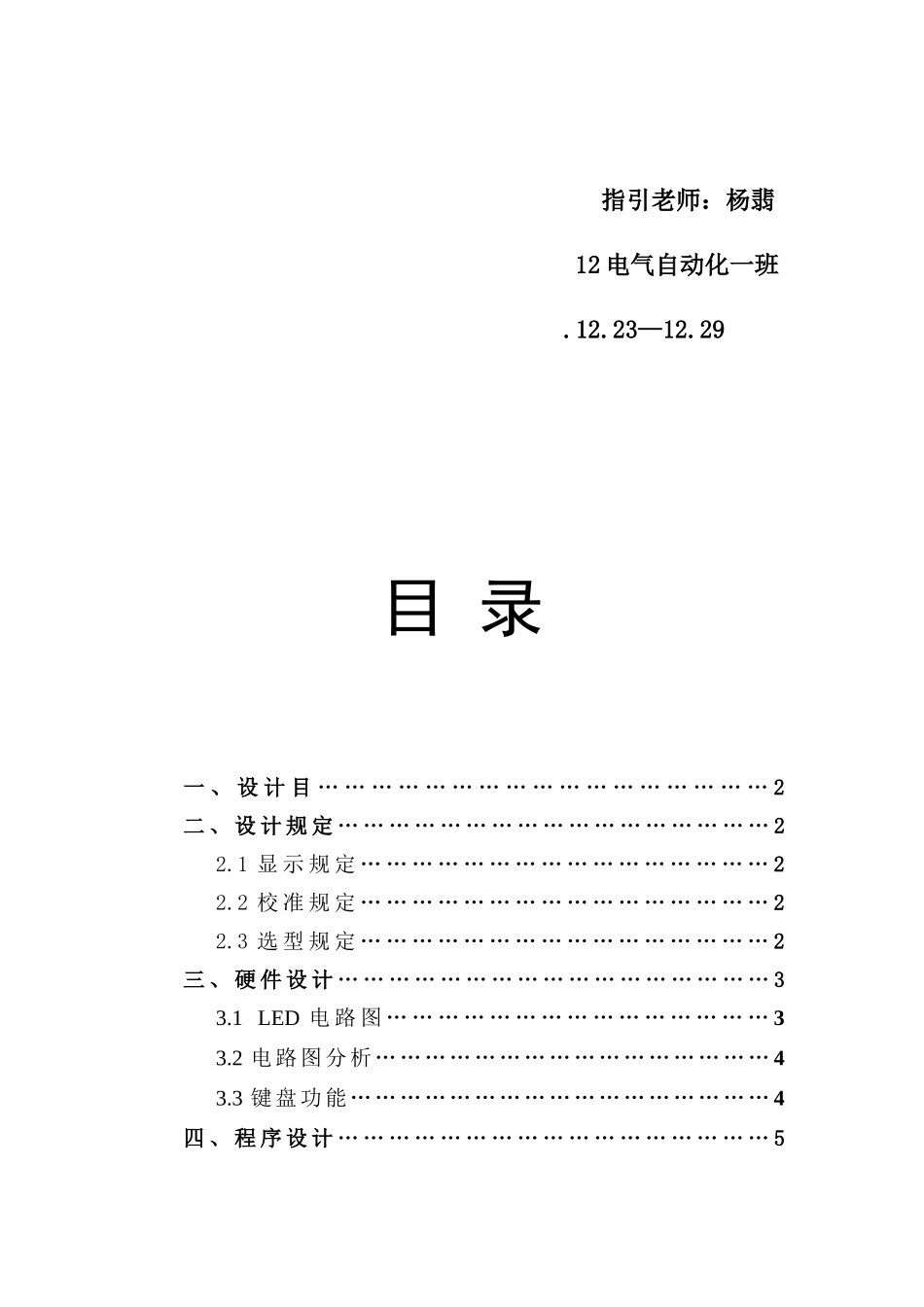

单 片 机 实 训 报 告——数字时钟成员：金 龙：16070112王利伟：16070136许林鹏：16070139杨春波：16070140 袁增莘：16070141指引老师：杨翡12 电气自动化一班.12.23—12.29目 录一 、 设 计 目 … … … … … … … … … … … … … … … … … 2二 、 设 计 规 定 … … … … … … … … … … … … … … … … … 22.1 显 示 规 定 … … … … … … … … … … … … … … … … 22.2 校 准 规 定 … … … … … … … … … … … … … … … … 22.3 选 型 规 定 … … … … … … … … … … … … … … … … 2三 、 硬 件 设 计 … … … … … … … … … … … … … … … … … 33.1 LED 电 路 图 … … … … … … … … … … … … … … … 33.2 电路图分析………………………………………… 43.3 键盘功能…………………………………………… 4四 、 程 序 设 计 … … … … … … … … … … … … … … … … … 54.1 程 序 流 程 图 … … … … … … … … … … … … … … … 54.2 程 序 … … … … … … … … … … … … … … … … … … 6课题：数字时钟一、设计目：通过实训周学会制作数码管显示时、分、秒数字可调时钟，近一步纯熟掌握编程语言应用。二、设计规定：2．1 显示规定：时钟规定用 8 位数码管显示，以数字形式显示时、分、秒时间。且从右端始八位数码管依次显示①秒个位②秒十位③横杠“—”④分个位⑤分十位⑥横杠“—”⑦时个位⑧时十位2．2 校准规定：时钟规定计时精确，同步规定有校准时间电路，且以按键校准。2.3 选型规定：设计单片机选型以 STC89C51RC-RD+系列为基本三、硬件设计：3.1、LED 电路图3.2 电路图分析本次课题是运用 51 单片机进行设计。Led 灯是由低电平点亮，led 位选取是由单片机中 p2 口控制。*键盘是采纳独立式按键：K1 是 p3.0；K2 是 p3.1；K3 是 p3.2：K4 是 p3.3；3.3 键盘功能 K1，是对时钟调节或调节后进行拟定选取键。K2，是对选中位置后对其进行加。K3，是对选中位置后对其进行减。K4，是进行时分秒选取位操作。四、程序设计4.1 程序流程图开始 Y N Y N Y N Y...
