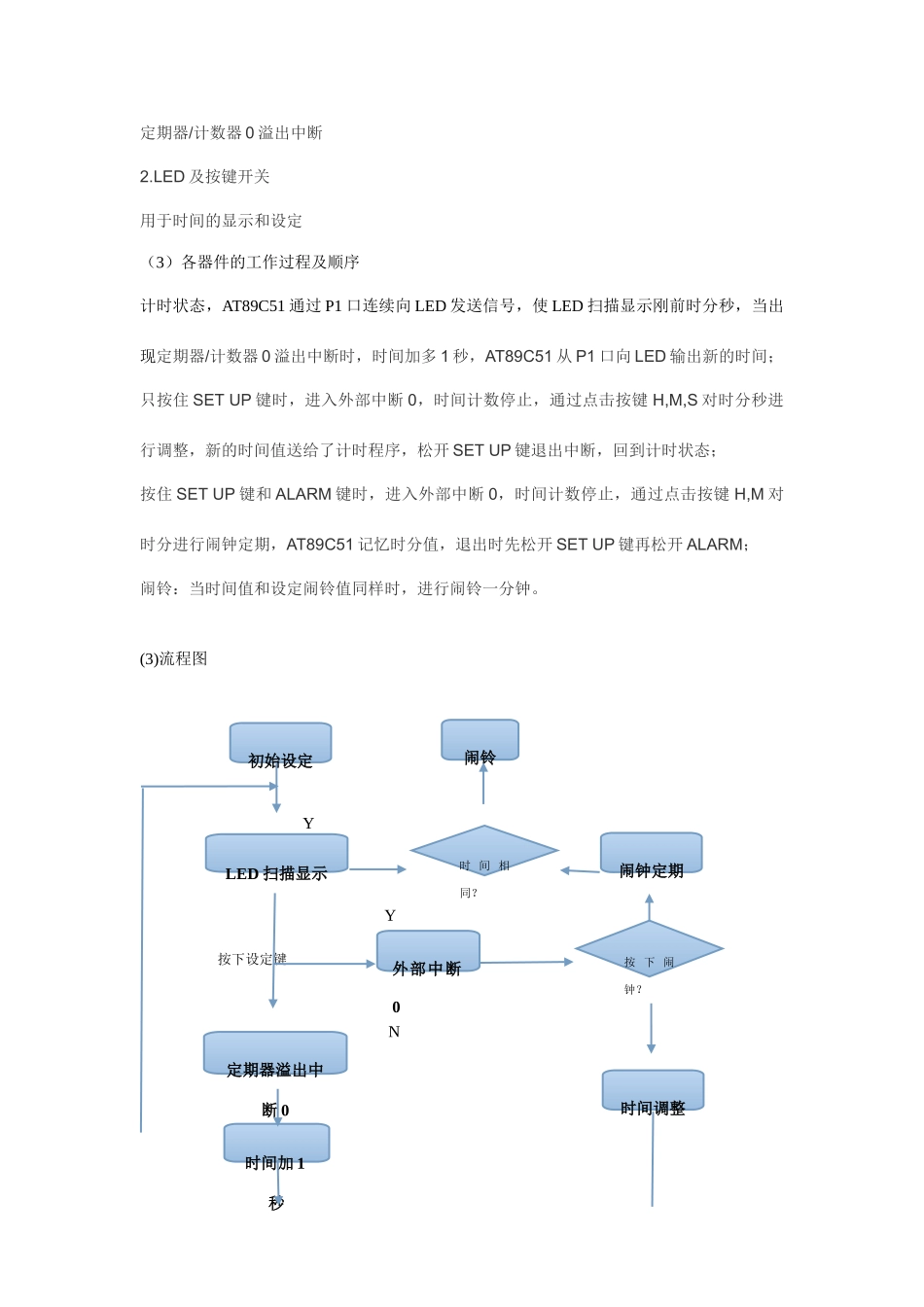

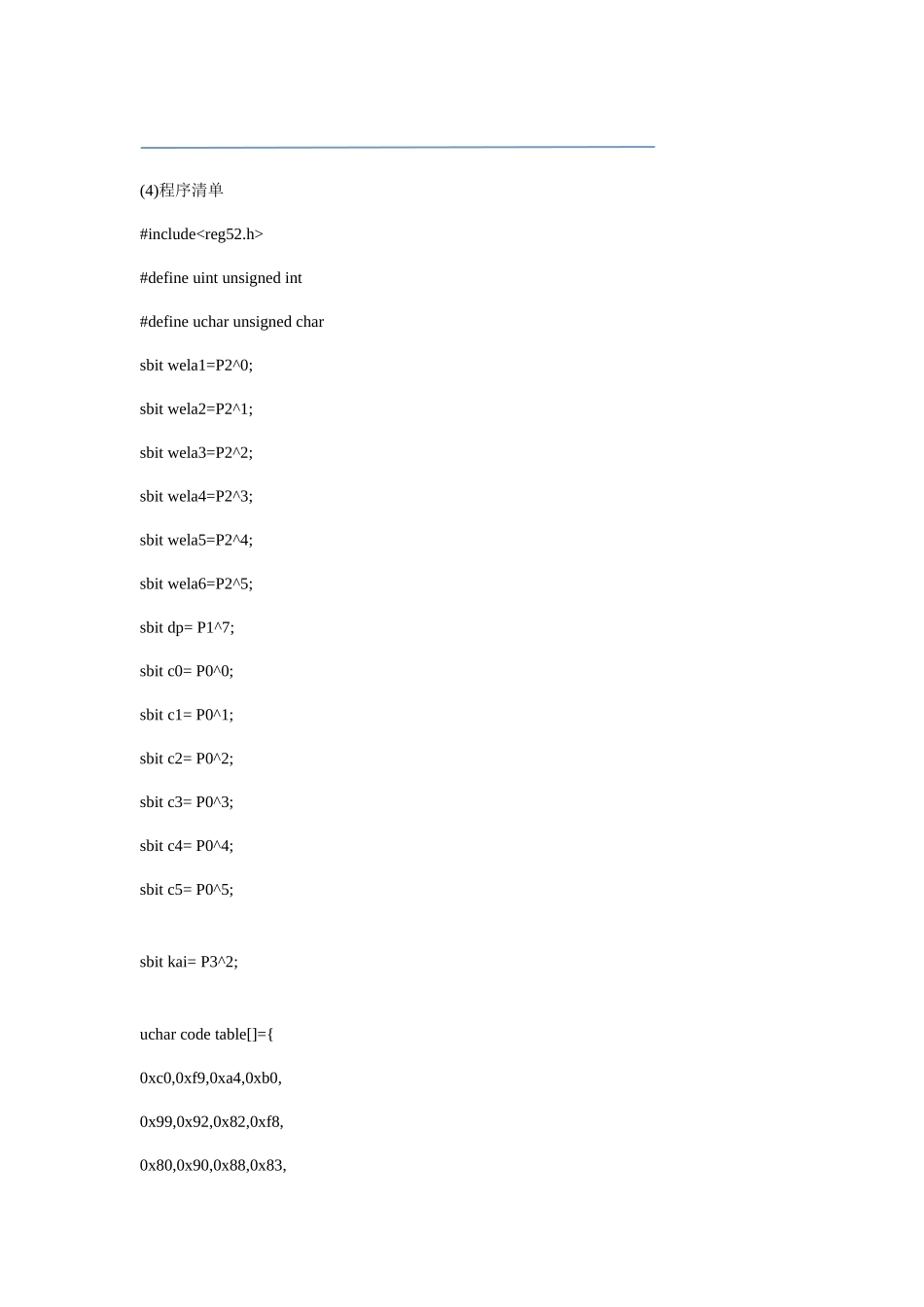

单片机课程设计－－数字钟一、设计目的及意义 （1）巩固、加深和扩大 51 系列单片机应用的知识面，提高综合及灵活运用所学知识解决工业控制的能力；（2）培育针对课题需要，选择和查阅有关手册、图表及文献资料的自学能力，提高组成系统、编程、调试的动手能力； （3）对课题设计方案的分析、选择、比较、熟悉用 51 单片机做系统开发、研制的过程，软硬件设计的方法、内容及环节 二、原理图设计中简要说明设计目的（1）功能：24 小时制时间显示，可随时进行时间校对调整，整点报时及闹钟功能。（2）原理图中所使用的元器件功能在图中的作用1.重要元件 AT89C51P3.2 /INT0（外部中断 0）定期器/计数器 0 溢出中断2.LED 及按键开关用于时间的显示和设定（3）各器件的工作过程及顺序计时状态，AT89C51 通过 P1 口连续向 LED 发送信号，使 LED 扫描显示刚前时分秒，当出现定期器/计数器 0 溢出中断时，时间加多 1 秒，AT89C51 从 P1 口向 LED 输出新的时间；只按住 SET UP 键时，进入外部中断 0，时间计数停止，通过点击按键 H,M,S 对时分秒进行调整，新的时间值送给了计时程序，松开 SET UP 键退出中断，回到计时状态；按住 SET UP 键和 ALARM 键时，进入外部中断 0，时间计数停止，通过点击按键 H,M 对时分进行闹钟定期，AT89C51 记忆时分值，退出时先松开 SET UP 键再松开 ALARM；闹铃：当时间值和设定闹铃值同样时，进行闹铃一分钟。(3)流程图 Y Y 按下设定键 N定期器溢出中断 0LED 扫描显示初始设定时间加 1秒外部中断0按 下 闹钟？时间调整闹钟定期时 间 相同？闹铃(4)程序清单#include#define uint unsigned int#define uchar unsigned charsbit wela1=P2^0;sbit wela2=P2^1;sbit wela3=P2^2;sbit wela4=P2^3;sbit wela5=P2^4;sbit wela6=P2^5;sbit dp= P1^7;sbit c0= P0^0;sbit c1= P0^1;sbit c2= P0^2;sbit c3= P0^3;sbit c4= P0^4;sbit c5= P0^5;sbit kai= P3^2;uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};void display(void);void delay(uint);uint num=0,num1=0,num2=0,num3=0;uint shi,ge,shi1,ge1,shi2,ge2;uint shi1t,ge1t,shi2t,ge2t;void delay(uint x){ uint i,j; for(i=x;i>0;i--) for(j=110;j>0;j--);}void main(){ TMOD=0x11; TH0 =(65536-5...
