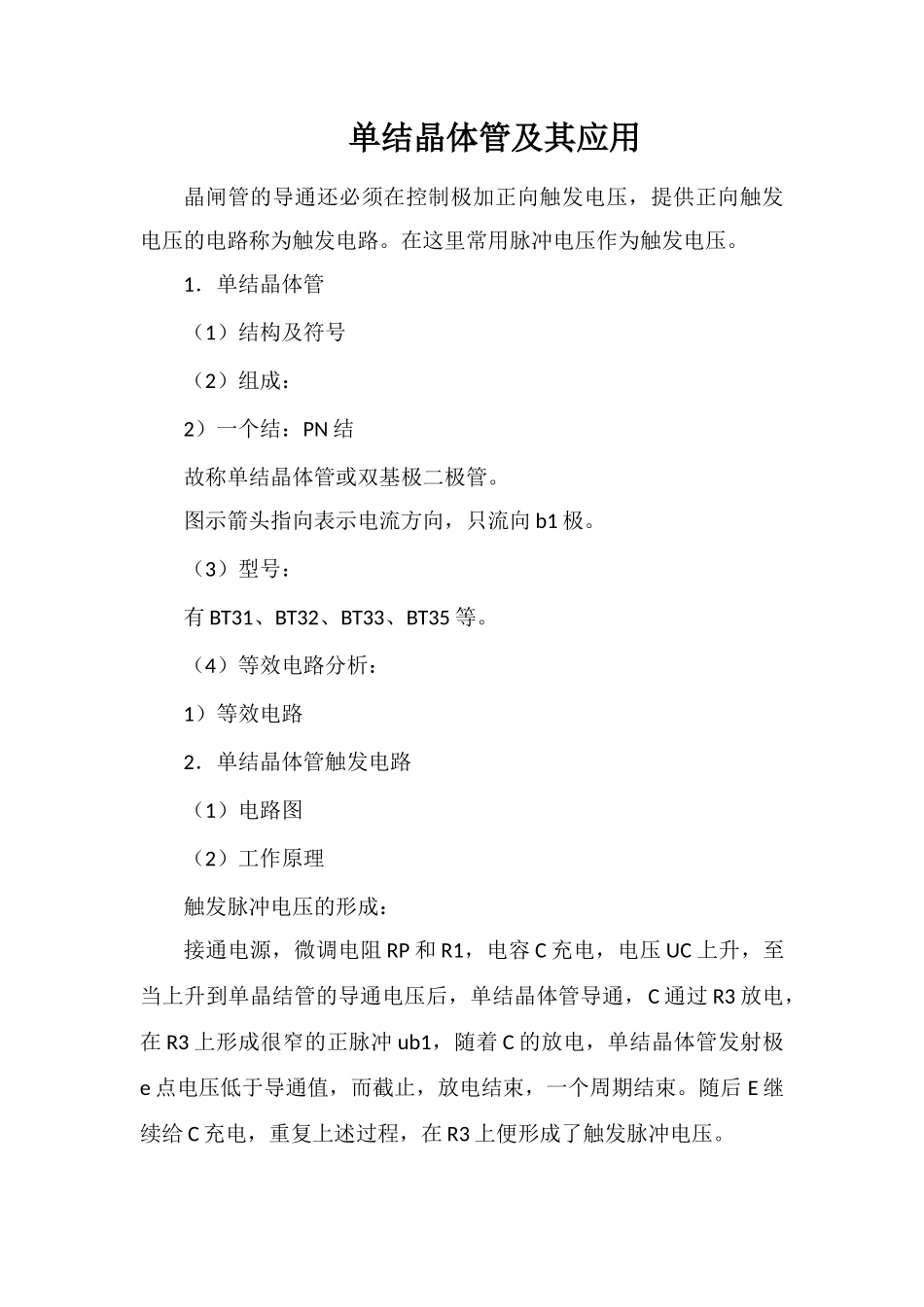

单结晶体管及其应用

单结晶体管及其应用晶闸管的导通还必须在控制极加正向触发电压，提供正向触发电压的电路称为触发电路。在这里常用脉冲电压作为触发电压。1．单结晶体管（1）结构及符号（2）组成：2）一个结：PN 结故称单结晶体管或双基极二极管。图示箭头指向表示电流方向，只流向 b1 极。（3）型号：有 BT31、BT32、BT33、BT35 等。（4）等效电路分析：1）等效电路2．单结晶体管触发电路（1）电路图（2）工作原理触发脉冲电压的形成：接通电源，微调电阻 RP 和 R1，电容 C 充电，电压 UC 上升，至当上升到单晶结管的导通电压后，单结晶体管导通，C 通过 R3 放电，在 R3 上形成很窄的正脉冲 ub1，随着 C 的放电，单结晶体管发射极e 点电压低于导通值，而截止，放电结束，一个周期结束。随后 E 继续给 C 充电，重复上述过程，在 R3 上便形成了触发脉冲电压。
