厦门大学艺术学院扩建（二期）高大模板施工监理实施细则VIP专享

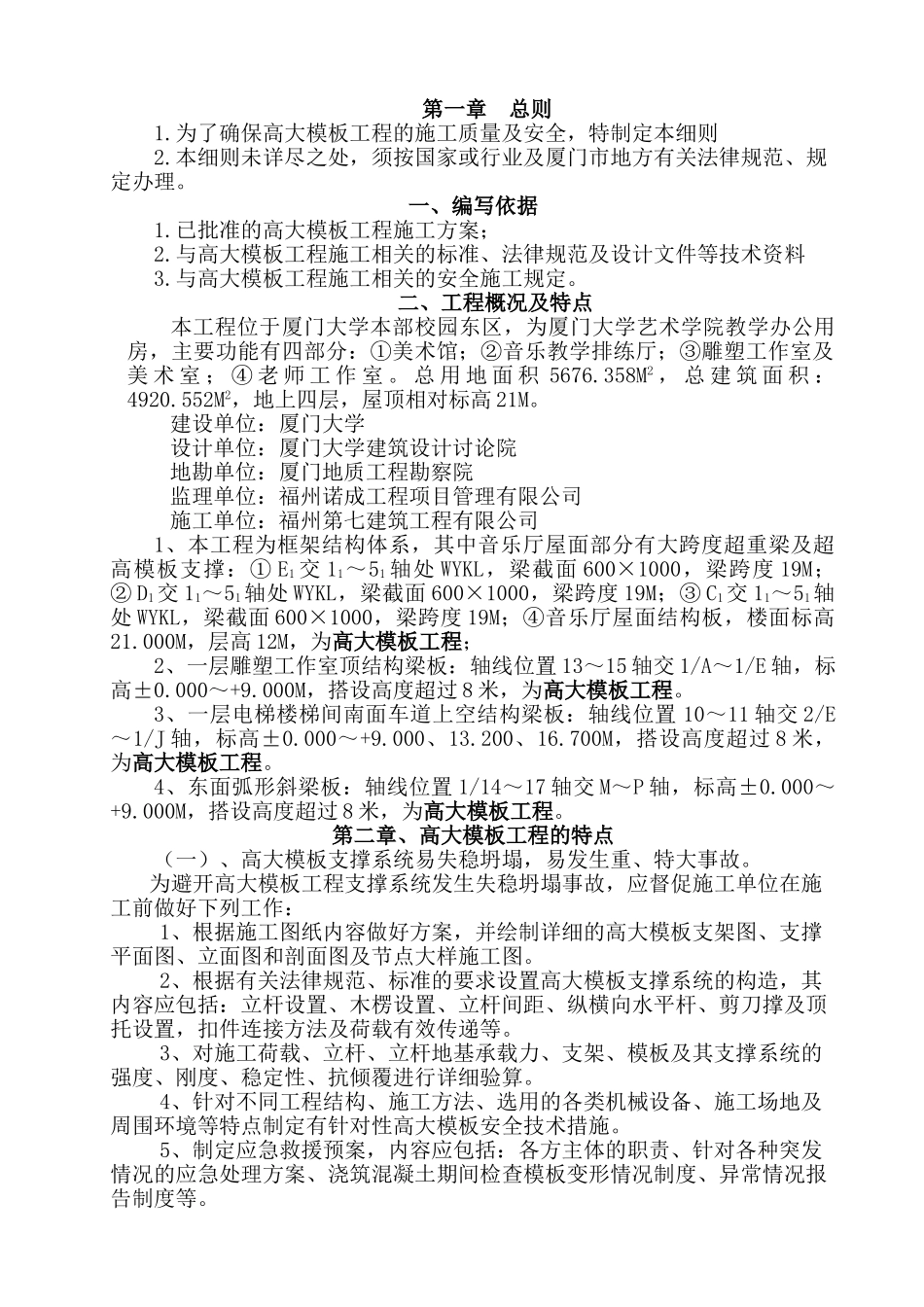

第一章 总则1.为了确保高大模板工程的施工质量及安全，特制定本细则2.本细则未详尽之处，须按国家或行业及厦门市地方有关法律规范、规定办理。一、编写依据1.已批准的高大模板工程施工方案；2.与高大模板工程施工相关的标准、法律规范及设计文件等技术资料3.与高大模板工程施工相关的安全施工规定。二、工程概况及特点本工程位于厦门大学本部校园东区，为厦门大学艺术学院教学办公用房，主要功能有四部分：①美术馆；②音乐教学排练厅；③雕塑工作室及美 术 室 ； ④ 老 师 工 作 室 。 总 用 地 面 积 5676.358M2 ， 总 建 筑 面 积 ：4920.552M2，地上四层，屋顶相对标高 21M。建设单位：厦门大学设计单位：厦门大学建筑设计讨论院地勘单位：厦门地质工程勘察院监理单位：福州诺成工程项目管理有限公司施工单位：福州第七建筑工程有限公司1、本工程为框架结构体系，其中音乐厅屋面部分有大跨度超重梁及超高模板支撑：① E1 交 11～51 轴处 WYKL，梁截面 600×1000，梁跨度 19M；② D1交 11～51轴处 WYKL，梁截面 600×1000，梁跨度 19M；③ C1交 11～51轴处 WYKL，梁截面 600×1000，梁跨度 19M；④音乐厅屋面结构板，楼面标高21.000M，层高 12M，为高大模板工程；2、一层雕塑工作室顶结构梁板：轴线位置 13～15 轴交 1/A～1/E 轴，标高±0.000～+9.000M，搭设高度超过 8 米，为高大模板工程。3、一层电梯楼梯间南面车道上空结构梁板：轴线位置 10～11 轴交 2/E～1/J 轴，标高±0.000～+9.000、13.200、16.700M，搭设高度超过 8 米，为高大模板工程。4、东面弧形斜梁板：轴线位置 1/14～17 轴交 M～P 轴，标高±0.000～+9.000M，搭设高度超过 8 米，为高大模板工程。第二章、高大模板工程的特点（一）、高大模板支撑系统易失稳坍塌，易发生重、特大事故。为避开高大模板工程支撑系统发生失稳坍塌事故，应督促施工单位在施工前做好下列工作：1、根据施工图纸内容做好方案，并绘制详细的高大模板支架图、支撑平面图、立面图和剖面图及节点大样施工图。2、根据有关法律规范、标准的要求设置高大模板支撑系统的构造，其内容应包括：立杆设置、木楞设置、立杆间距、纵横向水平杆、剪刀撑及顶托设置，扣件连接方法及荷载有效传递等。3、对施工荷载、立杆、立杆地基承载力、支架、模板及其支撑系统的强度、刚度、稳定性、抗倾覆进行详细验算。4、针对不同工程结构、施工方法、选用的各类...
