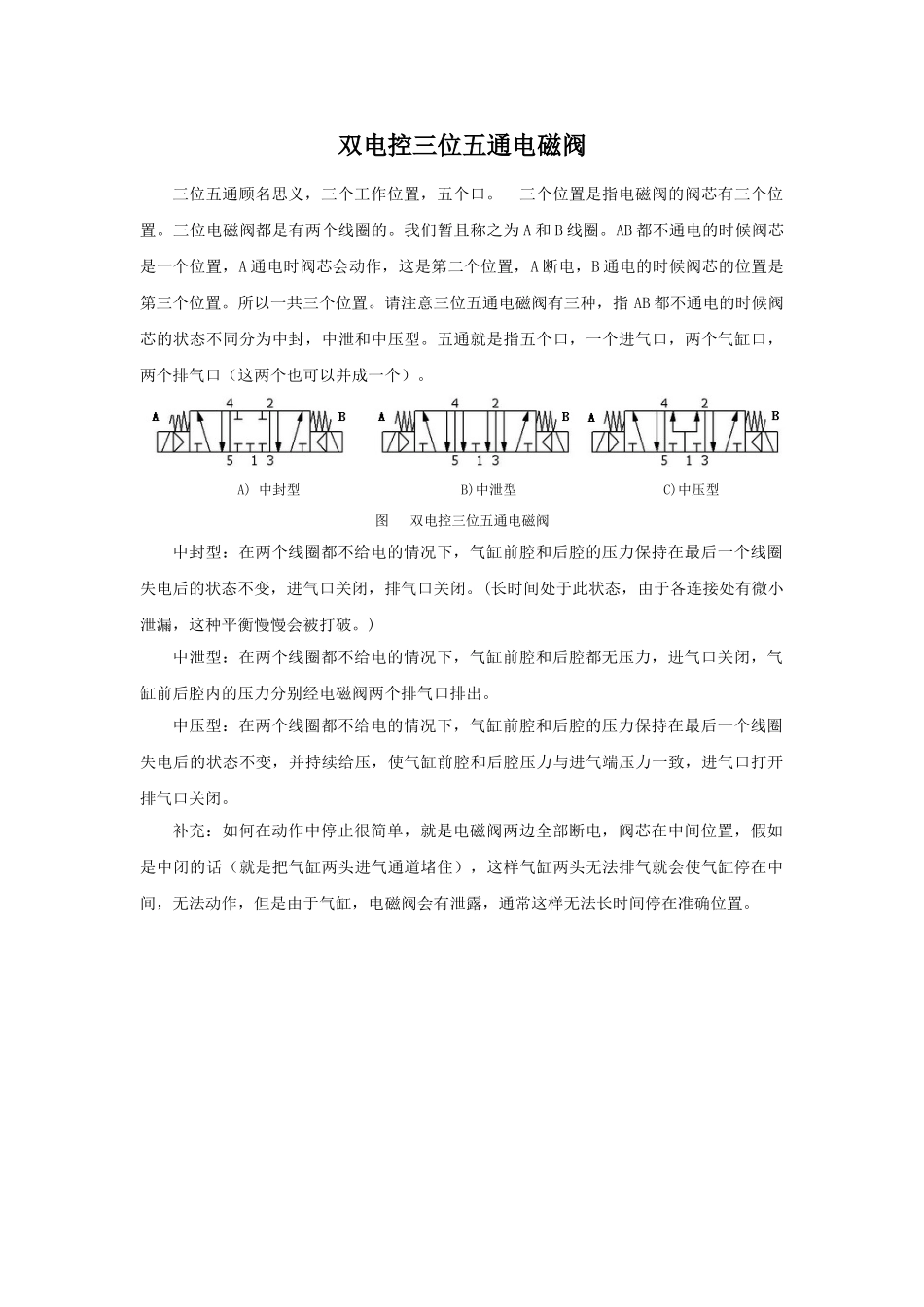

双电控三位五通电磁阀三位五通顾名思义，三个工作位置，五个口。 三个位置是指电磁阀的阀芯有三个位置。三位电磁阀都是有两个线圈的。我们暂且称之为 A 和 B 线圈。AB 都不通电的时候阀芯是一个位置，A 通电时阀芯会动作，这是第二个位置，A 断电，B 通电的时候阀芯的位置是第三个位置。所以一共三个位置。请注意三位五通电磁阀有三种，指 AB 都不通电的时候阀芯的状态不同分为中封，中泄和中压型。五通就是指五个口，一个进气口，两个气缸口，两个排气口（这两个也可以并成一个）。A) 中封型 B)中泄型 C)中压型图 双电控三位五通电磁阀中封型：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，进气口关闭，排气口关闭。(长时间处于此状态，由于各连接处有微小泄漏，这种平衡慢慢会被打破。)中泄型：在两个线圈都不给电的情况下，气缸前腔和后腔都无压力，进气口关闭，气缸前后腔内的压力分别经电磁阀两个排气口排出。中压型：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，并持续给压，使气缸前腔和后腔压力与进气端压力一致，进气口打开排气口关闭。补充：如何在动作中停止很简单，就是电磁阀两边全部断电，阀芯在中间位置，假如是中闭的话（就是把气缸两头进气通道堵住），这样气缸两头无法排气就会使气缸停在中间，无法动作，但是由于气缸，电磁阀会有泄露，通常这样无法长时间停在准确位置。
