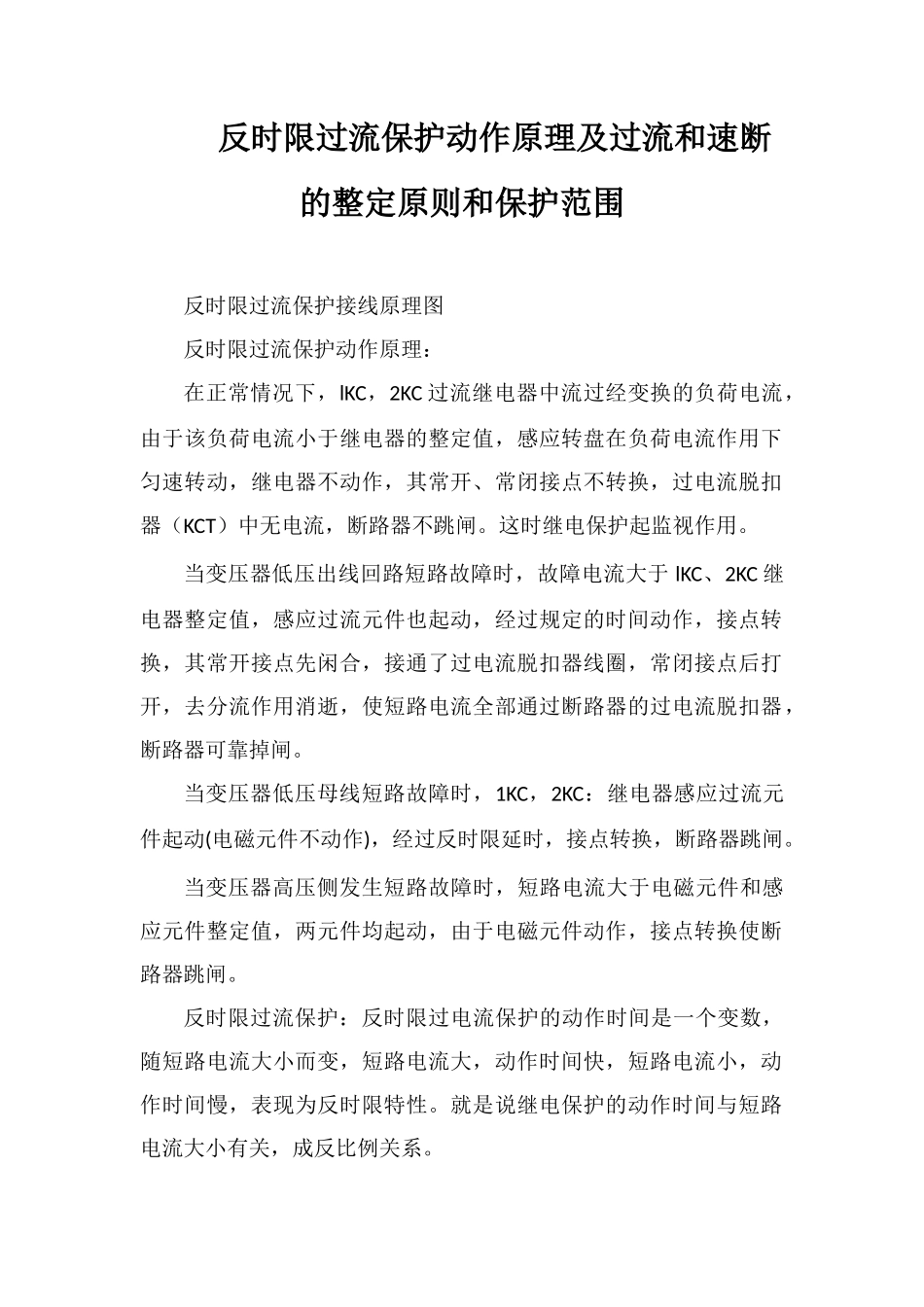

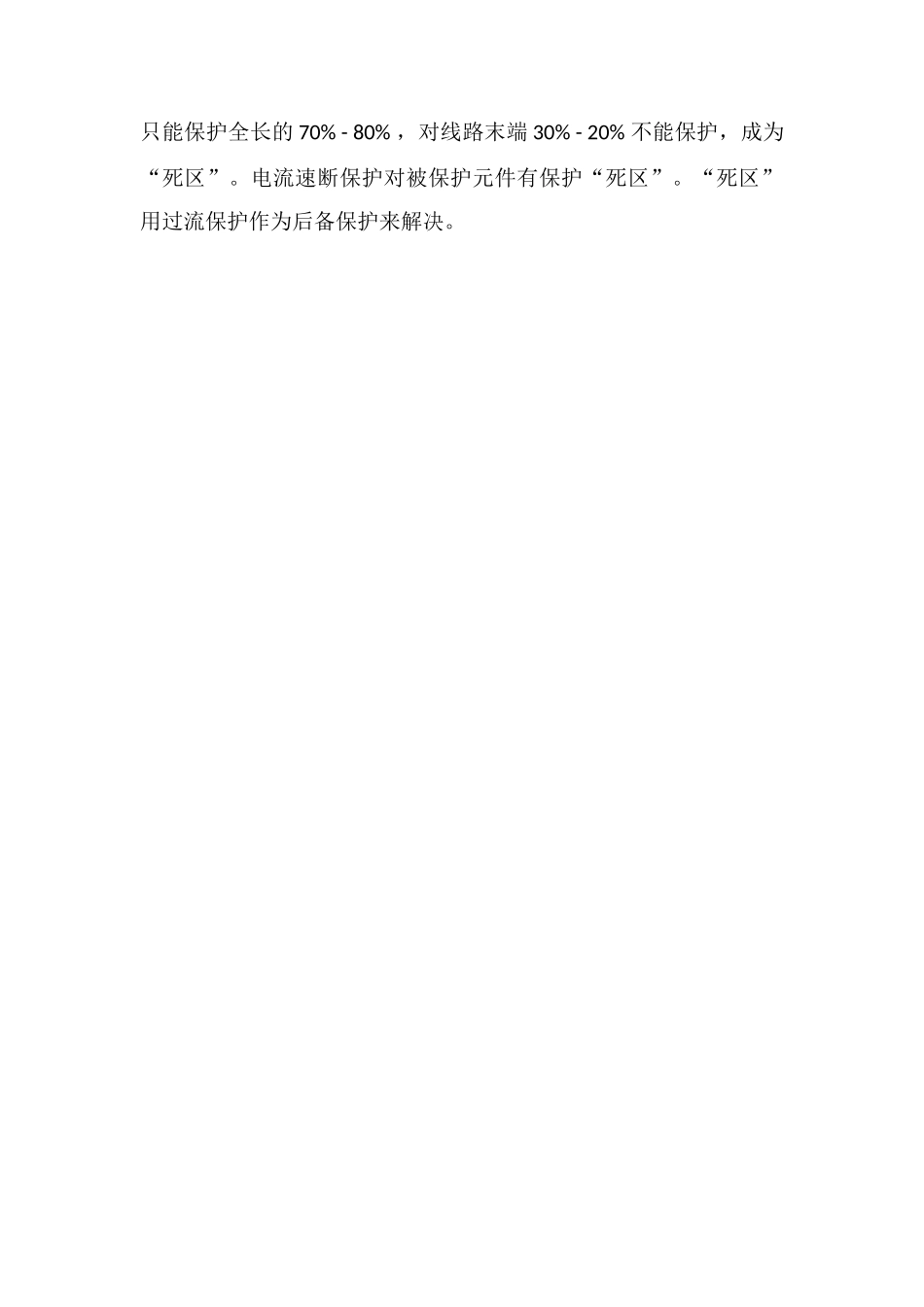

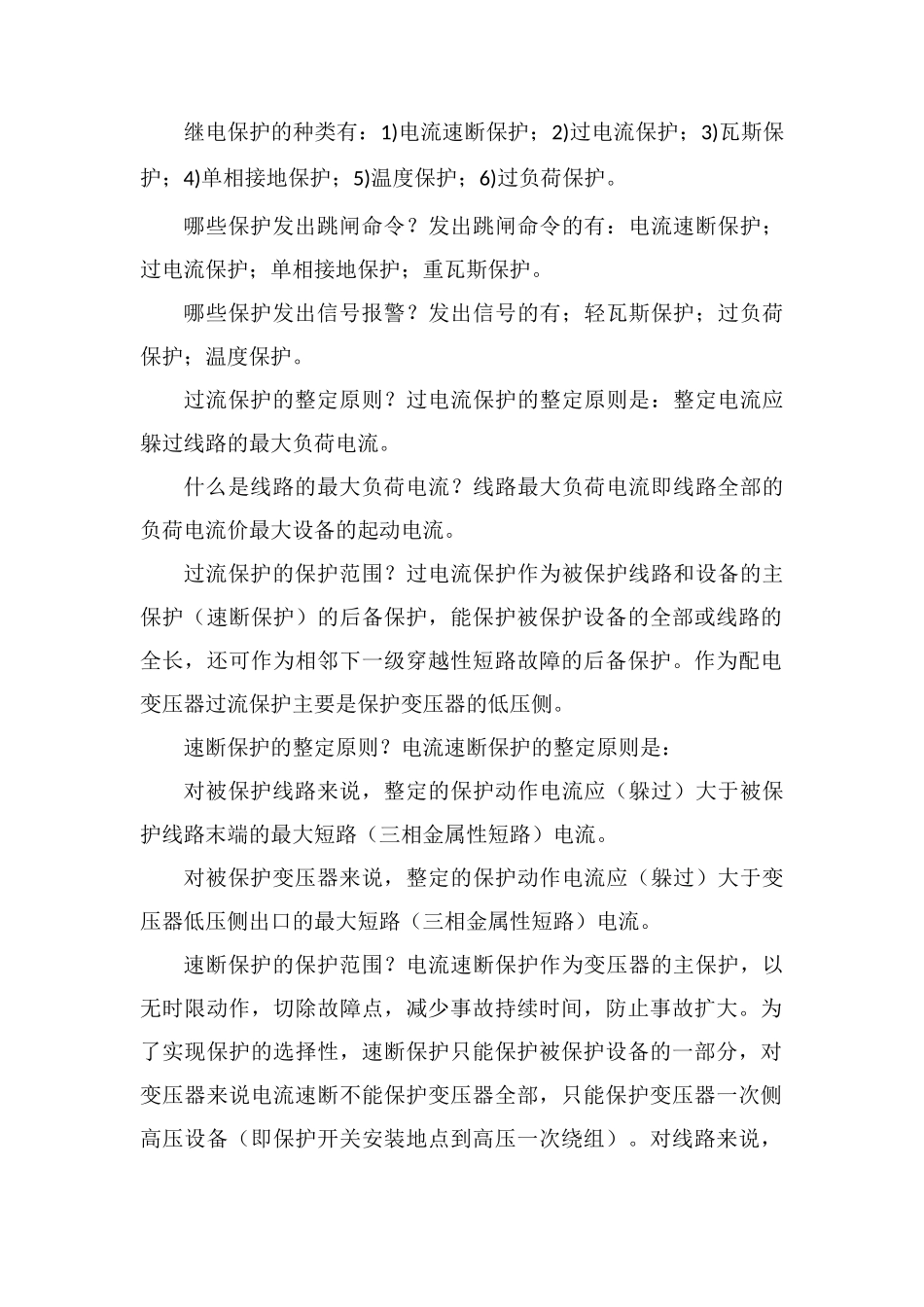

反时限过流保护动作原理及过流和速断的整定原则和保护范围反时限过流保护接线原理图反时限过流保护动作原理：在正常情况下，lKC，2KC 过流继电器中流过经变换的负荷电流，由于该负荷电流小于继电器的整定值，感应转盘在负荷电流作用下匀速转动，继电器不动作，其常开、常闭接点不转换，过电流脱扣器（KCT）中无电流，断路器不跳闸。这时继电保护起监视作用。当变压器低压出线回路短路故障时，故障电流大于 lKC、2KC 继电器整定值，感应过流元件也起动，经过规定的时间动作，接点转换，其常开接点先闲合，接通了过电流脱扣器线圈，常闭接点后打开，去分流作用消逝，使短路电流全部通过断路器的过电流脱扣器，断路器可靠掉闸。当变压器低压母线短路故障时，1KC，2KC：继电器感应过流元件起动(电磁元件不动作)，经过反时限延时，接点转换，断路器跳闸。当变压器高压侧发生短路故障时，短路电流大于电磁元件和感应元件整定值，两元件均起动，由于电磁元件动作，接点转换使断路器跳闸。反时限过流保护：反时限过电流保护的动作时间是一个变数，随短路电流大小而变，短路电流大，动作时间快，短路电流小，动作时间慢，表现为反时限特性。就是说继电保护的动作时间与短路电流大小有关，成反比例关系。继电保护的种类有：1)电流速断保护；2)过电流保护；3)瓦斯保护；4)单相接地保护；5)温度保护；6)过负荷保护。哪些保护发出跳闸命令？发出跳闸命令的有：电流速断保护；过电流保护；单相接地保护；重瓦斯保护。哪些保护发出信号报警？发出信号的有；轻瓦斯保护；过负荷保护；温度保护。过流保护的整定原则？过电流保护的整定原则是：整定电流应躲过线路的最大负荷电流。什么是线路的最大负荷电流？线路最大负荷电流即线路全部的负荷电流价最大设备的起动电流。过流保护的保护范围？过电流保护作为被保护线路和设备的主保护（速断保护）的后备保护，能保护被保护设备的全部或线路的全长，还可作为相邻下一级穿越性短路故障的后备保护。作为配电变压器过流保护主要是保护变压器的低压侧。速断保护的整定原则？电流速断保护的整定原则是：对被保护线路来说，整定的保护动作电流应（躲过）大于被保护线路末端的最大短路（三相金属性短路）电流。对被保护变压器来说，整定的保护动作电流应（躲过）大于变压器低压侧出口的最大短路（三相金属性短路）电流。速断保护的保护范围？电流速断保护作为变压器的主保护，以无时限动作，切除故障点，减少事故持续时间，...
