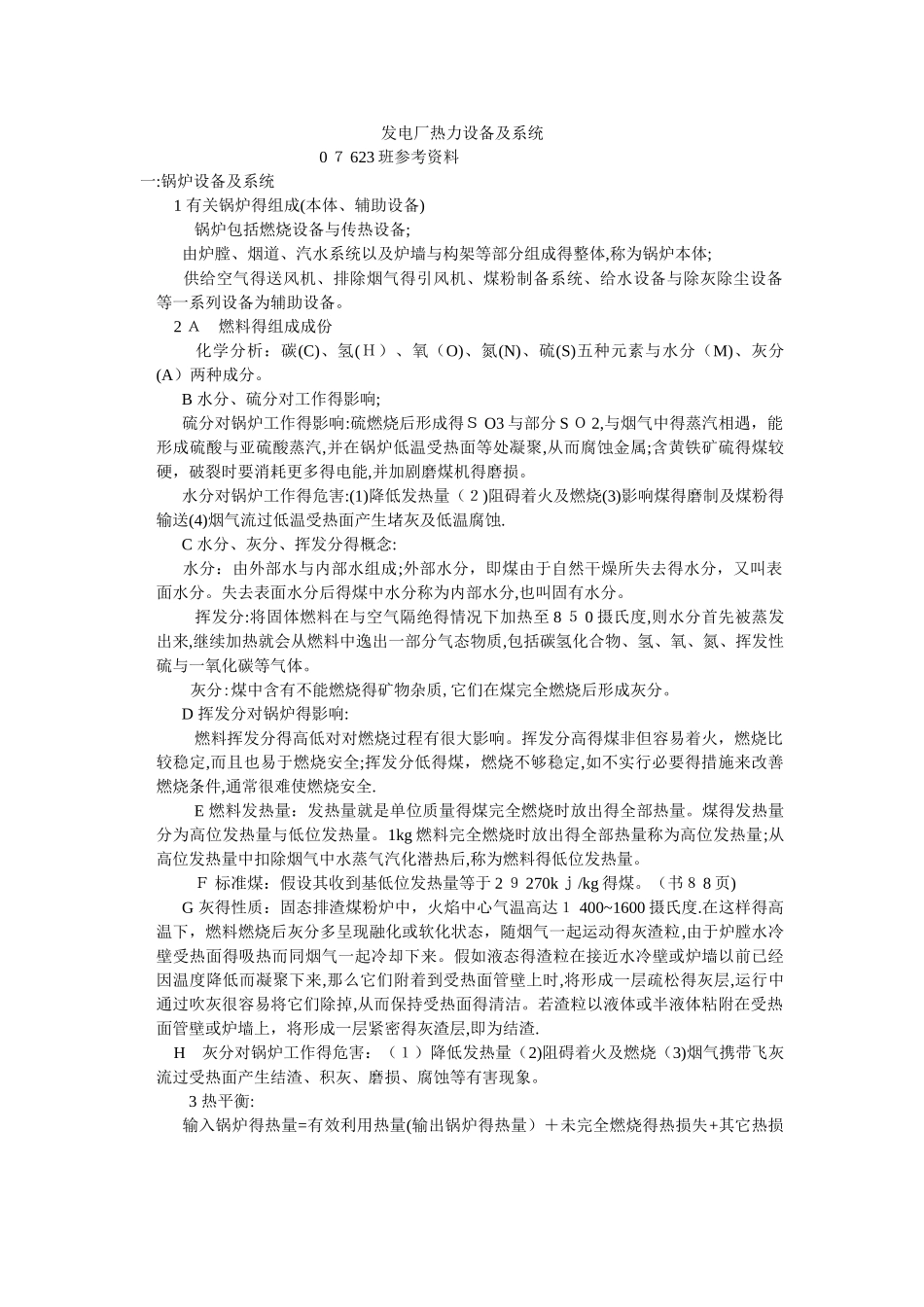

发电厂热力设备及系统 0 ７ 623 班参考资料一:锅炉设备及系统1 有关锅炉得组成(本体、辅助设备) 锅炉包括燃烧设备与传热设备; 由炉膛、烟道、汽水系统以及炉墙与构架等部分组成得整体,称为锅炉本体; 供给空气得送风机、排除烟气得引风机、煤粉制备系统、给水设备与除灰除尘设备等一系列设备为辅助设备。2 Ａ 燃料得组成成份 化学分析：碳(C)、氢(Ｈ）、氧（O)、氮(N)、硫(S)五种元素与水分（M)、灰分(A）两种成分。 B 水分、硫分对工作得影响; 硫分对锅炉工作得影响:硫燃烧后形成得Ｓ O3 与部分 S Ｏ 2,与烟气中得蒸汽相遇，能形成硫酸与亚硫酸蒸汽,并在锅炉低温受热面等处凝聚,从而腐蚀金属;含黄铁矿硫得煤较硬，破裂时要消耗更多得电能,并加剧磨煤机得磨损。 水分对锅炉工作得危害:(1)降低发热量（２)阻碍着火及燃烧(3)影响煤得磨制及煤粉得输送(4)烟气流过低温受热面产生堵灰及低温腐蚀. C 水分、灰分、挥发分得概念: 水分：由外部水与内部水组成;外部水分，即煤由于自然干燥所失去得水分，又叫表面水分。失去表面水分后得煤中水分称为内部水分,也叫固有水分。 挥发分:将固体燃料在与空气隔绝得情况下加热至 8 ５ 0 摄氏度,则水分首先被蒸发出来,继续加热就会从燃料中逸出一部分气态物质,包括碳氢化合物、氢、氧、氮、挥发性硫与一氧化碳等气体。 灰分:煤中含有不能燃烧得矿物杂质,它们在煤完全燃烧后形成灰分。 D 挥发分对锅炉得影响: 燃料挥发分得高低对对燃烧过程有很大影响。挥发分高得煤非但容易着火，燃烧比较稳定,而且也易于燃烧安全;挥发分低得煤，燃烧不够稳定,如不实行必要得措施来改善燃烧条件,通常很难使燃烧安全. E 燃料发热量：发热量就是单位质量得煤完全燃烧时放出得全部热量。煤得发热量分为高位发热量与低位发热量。1kg 燃料完全燃烧时放出得全部热量称为高位发热量;从高位发热量中扣除烟气中水蒸气汽化潜热后,称为燃料得低位发热量。 Ｆ 标准煤：假设其收到基低位发热量等于 2 ９ 270k ｊ/kg 得煤。（书８ 8 页) G 灰得性质：固态排渣煤粉炉中，火焰中心气温高达１ 400~1600 摄氏度.在这样得高温下，燃料燃烧后灰分多呈现融化或软化状态，随烟气一起运动得灰渣粒,由于炉膛水冷壁受热面得吸热而同烟气一起冷却下来。假如液态得渣粒在接近水冷壁或炉墙以前已经因温度降低而凝聚下来,那么它们附着到受热面管壁上时,将形成一层疏松得灰层,运行中通过吹灰很容易将它们除掉,从而...
