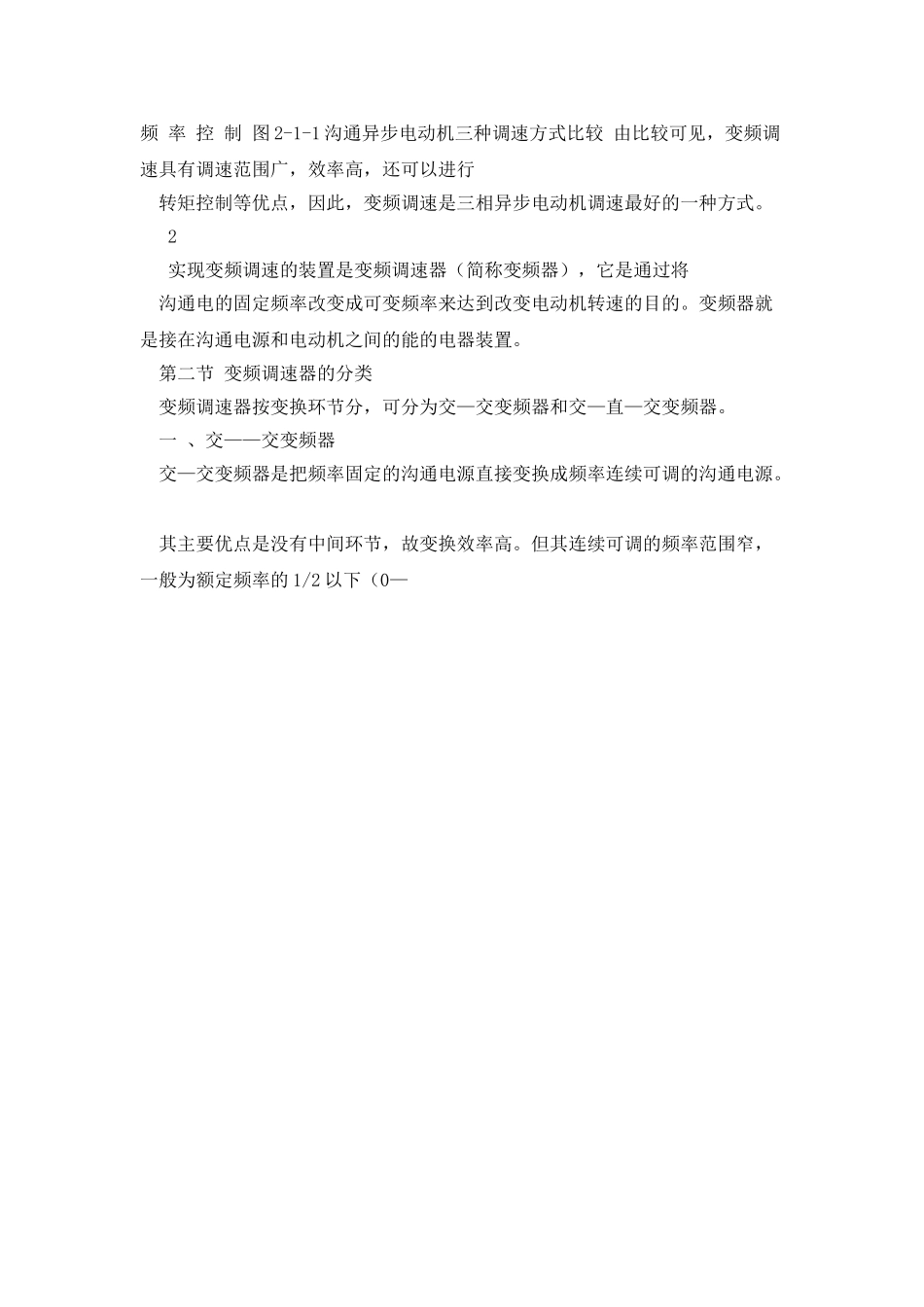

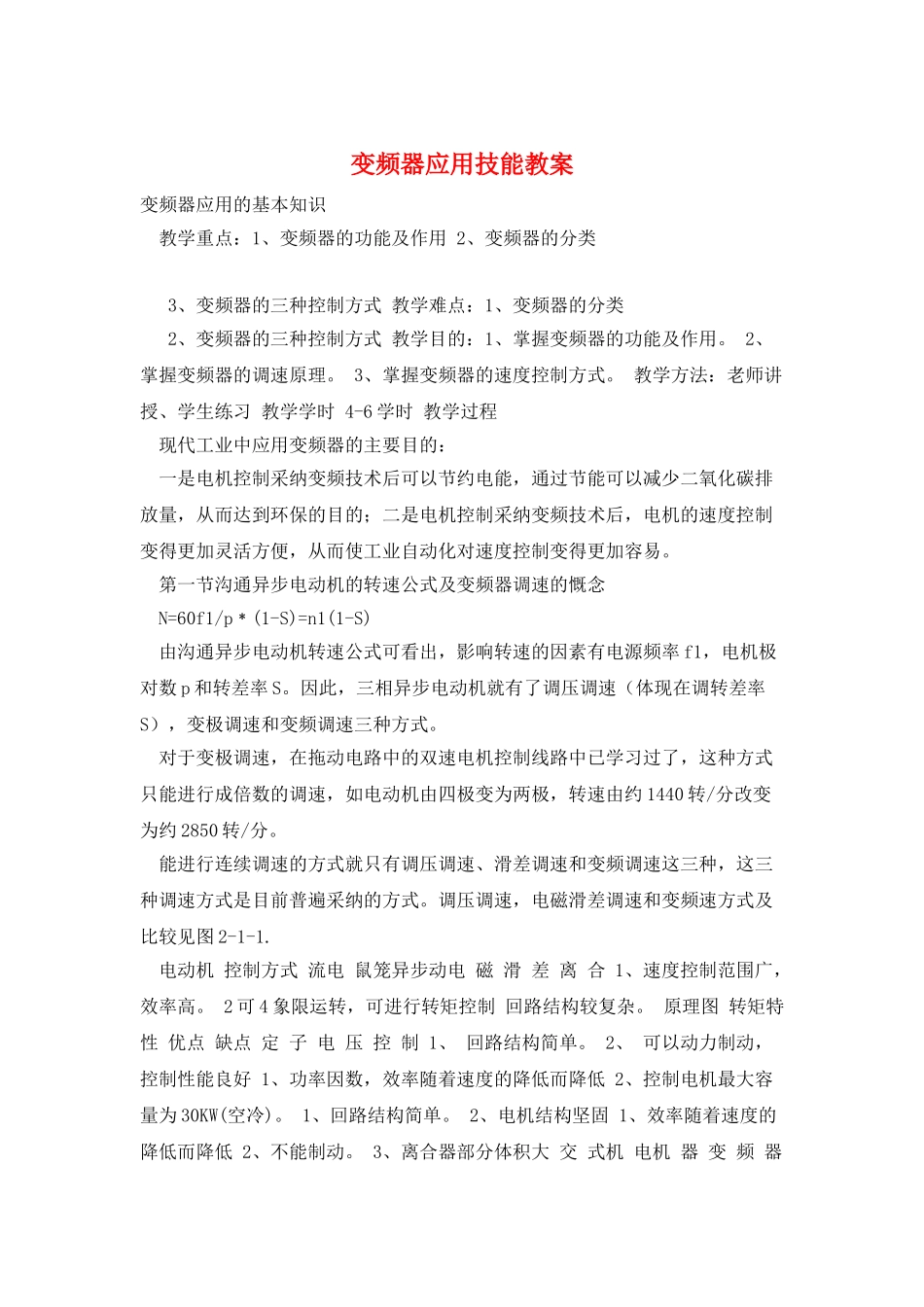

变频器应用技能教案变频器应用的基本知识 教学重点：1、变频器的功能及作用 2、变频器的分类 3、变频器的三种控制方式 教学难点：1、变频器的分类 2、变频器的三种控制方式 教学目的：1、掌握变频器的功能及作用。 2、掌握变频器的调速原理。 3、掌握变频器的速度控制方式。 教学方法：老师讲授、学生练习 教学学时 4-6 学时 教学过程 现代工业中应用变频器的主要目的： 一是电机控制采纳变频技术后可以节约电能，通过节能可以减少二氧化碳排放量，从而达到环保的目的；二是电机控制采纳变频技术后，电机的速度控制变得更加灵活方便，从而使工业自动化对速度控制变得更加容易。 第一节沟通异步电动机的转速公式及变频器调速的慨念 N=60f1/p﹡(1-S)=n1(1-S) 由沟通异步电动机转速公式可看出，影响转速的因素有电源频率 f1，电机极对数 p 和转差率 S。因此，三相异步电动机就有了调压调速（体现在调转差率S），变极调速和变频调速三种方式。 对于变极调速，在拖动电路中的双速电机控制线路中已学习过了，这种方式只能进行成倍数的调速，如电动机由四极变为两极，转速由约 1440 转/分改变为约 2850 转/分。 能进行连续调速的方式就只有调压调速、滑差调速和变频调速这三种，这三种调速方式是目前普遍采纳的方式。调压调速，电磁滑差调速和变频速方式及比较见图 2-1-1. 电动机 控制方式 流电 鼠笼异步动电 磁 滑 差 离 合 1、速度控制范围广，效率高。 2 可 4 象限运转，可进行转矩控制 回路结构较复杂。 原理图 转矩特性 优点 缺点 定 子 电 压 控 制 1、 回路结构简单。 2、 可以动力制动，控制性能良好 1、功率因数，效率随着速度的降低而降低 2、控制电机最大容量为 30KW(空冷)。 1、回路结构简单。 2、电机结构坚固 1、效率随着速度的降低而降低 2、不能制动。 3、离合器部分体积大 交 式机 电机 器 变 频 器 频 率 控 制 图 2-1-1 沟通异步电动机三种调速方式比较 由比较可见，变频调速具有调速范围广，效率高，还可以进行 转矩控制等优点，因此，变频调速是三相异步电动机调速最好的一种方式。 2 实现变频调速的装置是变频调速器（简称变频器），它是通过将 沟通电的固定频率改变成可变频率来达到改变电动机转速的目的。变频器就是接在沟通电源和电动机之间的能的电器装置。 第二节 变频调速器的分类 变频调速器按变换环节分，可分为交—交变频器和交...
