响水风场2#接地变352、305、310跳闸动作事故案例VIP专享

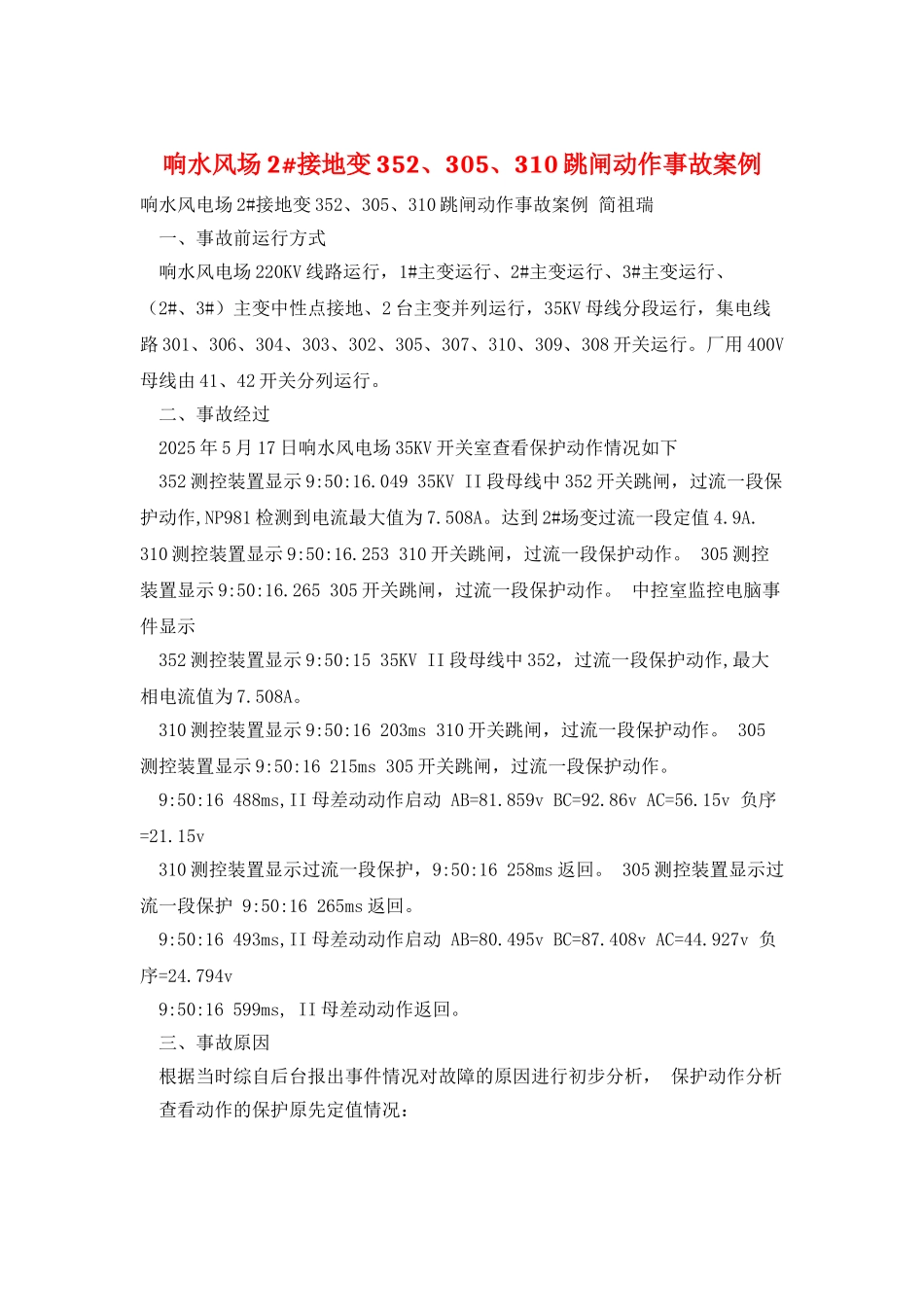

响水风场 2#接地变 352、305、310 跳闸动作事故案例响水风电场 2#接地变 352、305、310 跳闸动作事故案例 简祖瑞 一、事故前运行方式 响水风电场 220KV 线路运行，1#主变运行、2#主变运行、3#主变运行、（2#、3#）主变中性点接地、2 台主变并列运行，35KV 母线分段运行，集电线路 301、306、304、303、302、305、307、310、309、308 开关运行。厂用 400V母线由 41、42 开关分列运行。 二、事故经过 2025 年 5 月 17 日响水风电场 35KV 开关室查看保护动作情况如下 352 测控装置显示 9:50:16.049 35KV II 段母线中 352 开关跳闸，过流一段保护动作,NP981 检测到电流最大值为 7.508A。达到 2#场变过流一段定值 4.9A. 310 测控装置显示 9:50:16.253 310 开关跳闸，过流一段保护动作。 305 测控装置显示 9:50:16.265 305 开关跳闸，过流一段保护动作。 中控室监控电脑事件显示 352 测控装置显示 9:50:15 35KV II 段母线中 352，过流一段保护动作,最大相电流值为 7.508A。 310 测控装置显示 9:50:16 203ms 310 开关跳闸，过流一段保护动作。 305测控装置显示 9:50:16 215ms 305 开关跳闸，过流一段保护动作。 9:50:16 488ms,II 母差动动作启动 AB=81.859v BC=92.86v AC=56.15v 负序=21.15v 310 测控装置显示过流一段保护，9:50:16 258ms 返回。 305 测控装置显示过流一段保护 9:50:16 265ms 返回。 9:50:16 493ms,II 母差动动作启动 AB=80.495v BC=87.408v AC=44.927v 负序=24.794v 9:50:16 599ms, II 母差动动作返回。 三、事故原因 根据当时综自后台报出事件情况对故障的原因进行初步分析， 保护动作分析 查看动作的保护原先定值情况： 响水 5 线 35KV 开关 305： 过流一段整定值 65.0A，时间 0.05S。 响水 10 线35KV 开关 310： 过流一段整定值 33.4A，时间 0.05S。 2#场用变压器 352: 过流一段整定值 4.9A， 时间 0.05S。 （1）、2#场用变压器过流定值设定较小原因接地变属于 Z 形接法，过流取了4.9A，即为了保证接地变自身短路故障时，也能断开，定值 4.9A 不宜过大，否则不能满足自身短路的故障。若 35KVII 段母线上线路接地故障，接地点和接地变中性点间形成回路，使 2#场用变压器 352 过流一段动作，当日接地变动作跳闸是正常的。 （2）、响水 5 线、10 线开关由过流一段保护跳闸，零序过流保护未...
