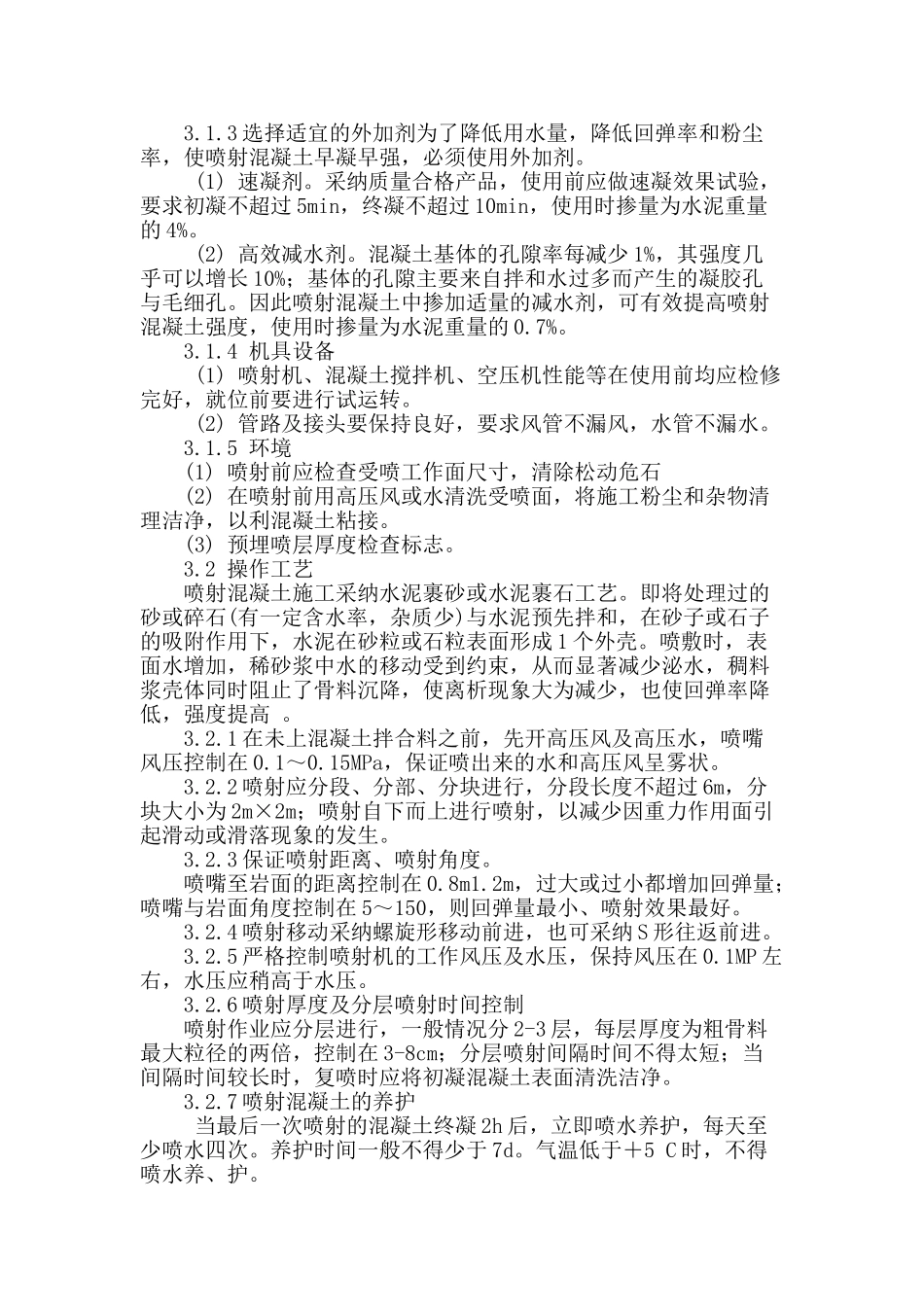

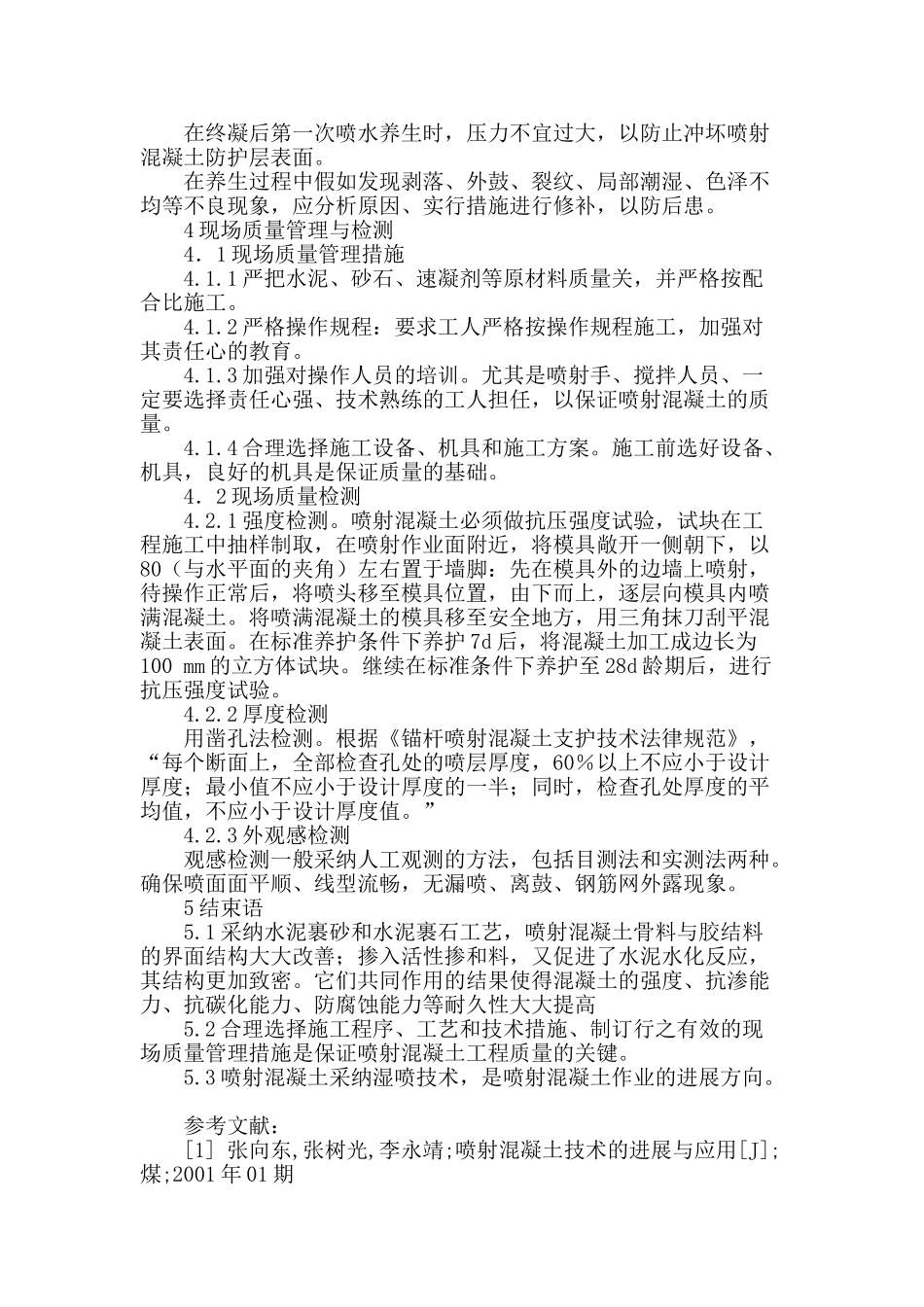

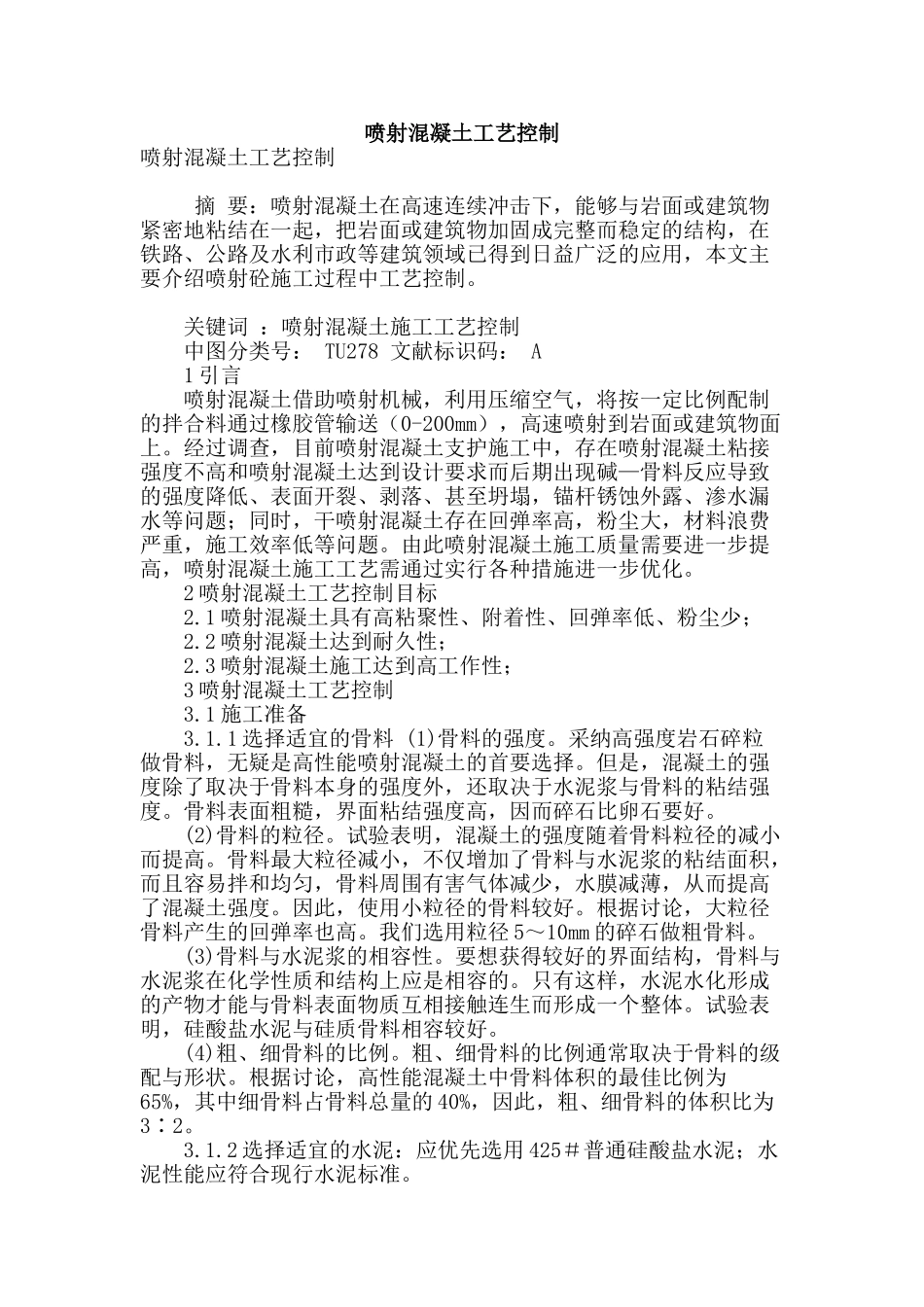

喷射混凝土工艺控制喷射混凝土工艺控制 摘 要：喷射混凝土在高速连续冲击下，能够与岩面或建筑物紧密地粘结在一起，把岩面或建筑物加固成完整而稳定的结构，在铁路、公路及水利市政等建筑领域已得到日益广泛的应用，本文主要介绍喷射砼施工过程中工艺控制。 关键词 ：喷射混凝土施工工艺控制 中图分类号： TU278 文献标识码： A 1 引言 喷射混凝土借助喷射机械，利用压缩空气，将按一定比例配制的拌合料通过橡胶管输送（0-200mm），高速喷射到岩面或建筑物面上。经过调查，目前喷射混凝土支护施工中，存在喷射混凝土粘接强度不高和喷射混凝土达到设计要求而后期出现碱—骨料反应导致的强度降低、表面开裂、剥落、甚至坍塌，锚杆锈蚀外露、渗水漏水等问题；同时，干喷射混凝土存在回弹率高，粉尘大，材料浪费严重，施工效率低等问题。由此喷射混凝土施工质量需要进一步提高，喷射混凝土施工工艺需通过实行各种措施进一步优化。 2 喷射混凝土工艺控制目标 2.1 喷射混凝土具有高粘聚性、附着性、回弹率低、粉尘少； 2.2 喷射混凝土达到耐久性； 2.3 喷射混凝土施工达到高工作性； 3 喷射混凝土工艺控制 3.1 施工准备 3.1.1 选择适宜的骨料 (1)骨料的强度。采纳高强度岩石碎粒做骨料，无疑是高性能喷射混凝土的首要选择。但是，混凝土的强度除了取决于骨料本身的强度外，还取决于水泥浆与骨料的粘结强度。骨料表面粗糙，界面粘结强度高，因而碎石比卵石要好。 (2)骨料的粒径。试验表明，混凝土的强度随着骨料粒径的减小而提高。骨料最大粒径减小，不仅增加了骨料与水泥浆的粘结面积，而且容易拌和均匀，骨料周围有害气体减少，水膜减薄，从而提高了混凝土强度。因此，使用小粒径的骨料较好。根据讨论，大粒径骨料产生的回弹率也高。我们选用粒径 5～10mm 的碎石做粗骨料。 (3)骨料与水泥浆的相容性。要想获得较好的界面结构，骨料与水泥浆在化学性质和结构上应是相容的。只有这样，水泥水化形成的产物才能与骨料表面物质互相接触连生而形成一个整体。试验表明，硅酸盐水泥与硅质骨料相容较好。 (4)粗、细骨料的比例。粗、细骨料的比例通常取决于骨料的级配与形状。根据讨论，高性能混凝土中骨料体积的最佳比例为65%，其中细骨料占骨料总量的 40%，因此，粗、细骨料的体积比为3∶2。 3.1.2 选择适宜的水泥：应优先选用 425＃普通硅酸盐水泥；水泥性能应符合现行水泥标准。 3.1.3 选择适宜的外加剂为了降低用水量，...
