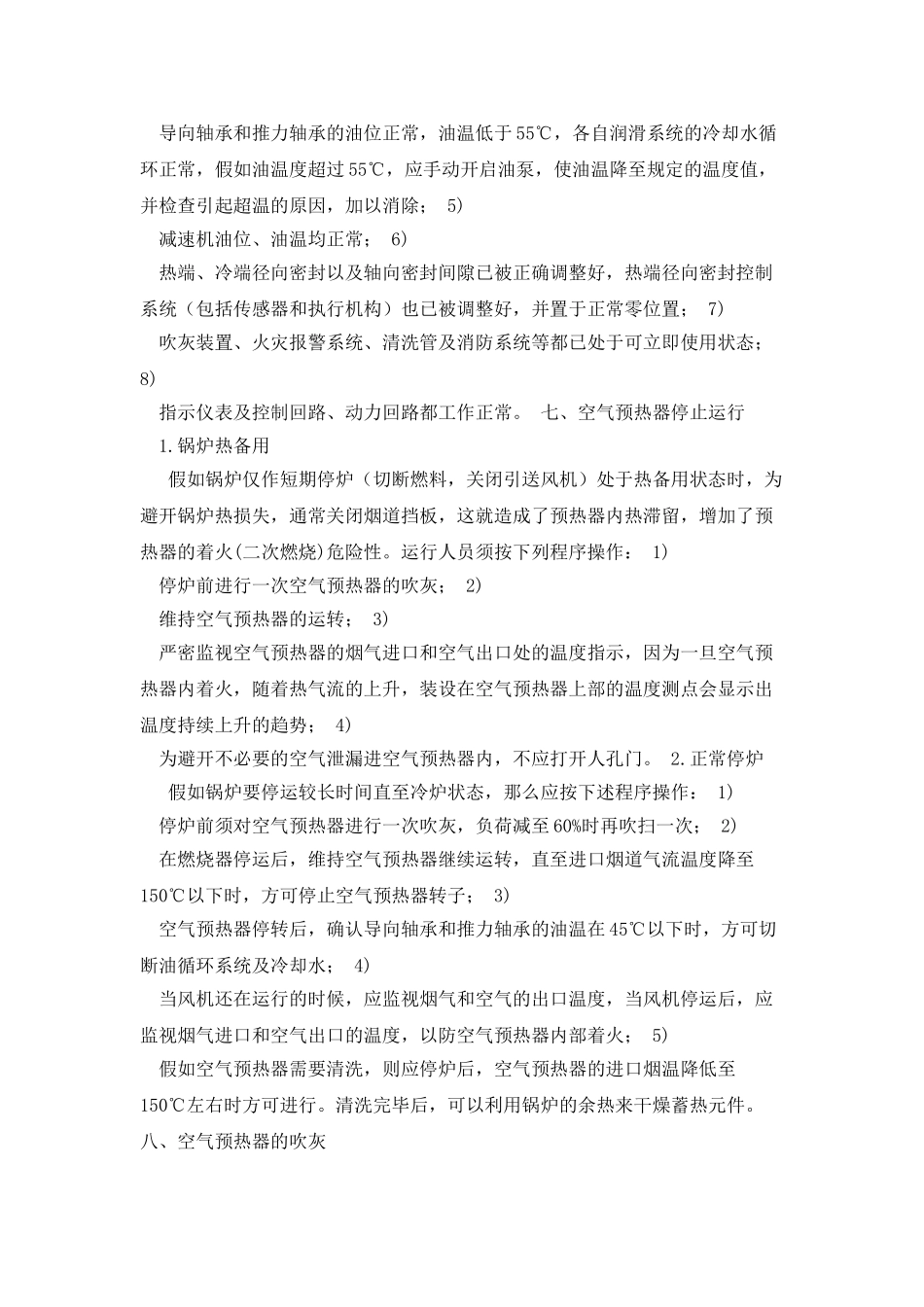

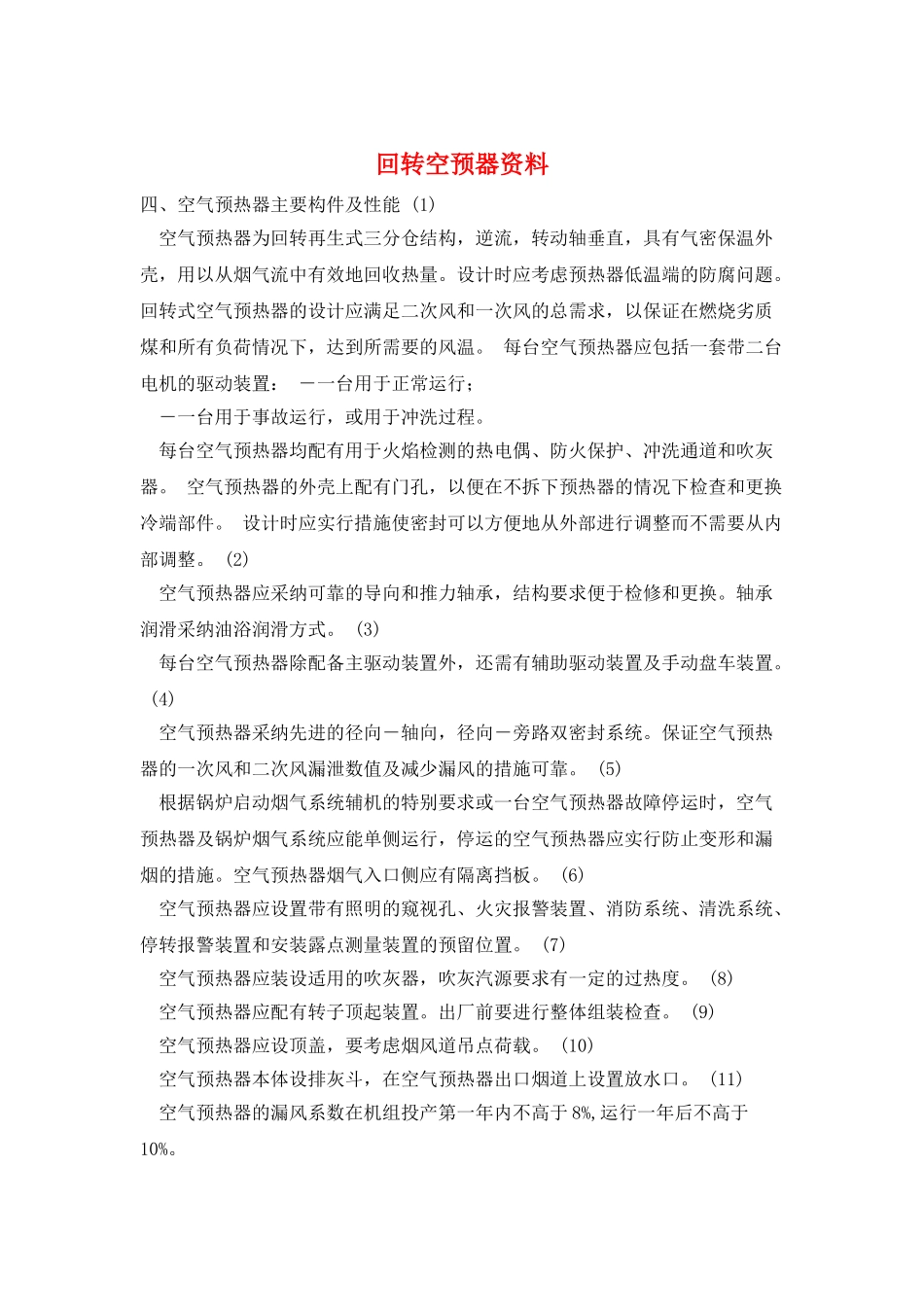

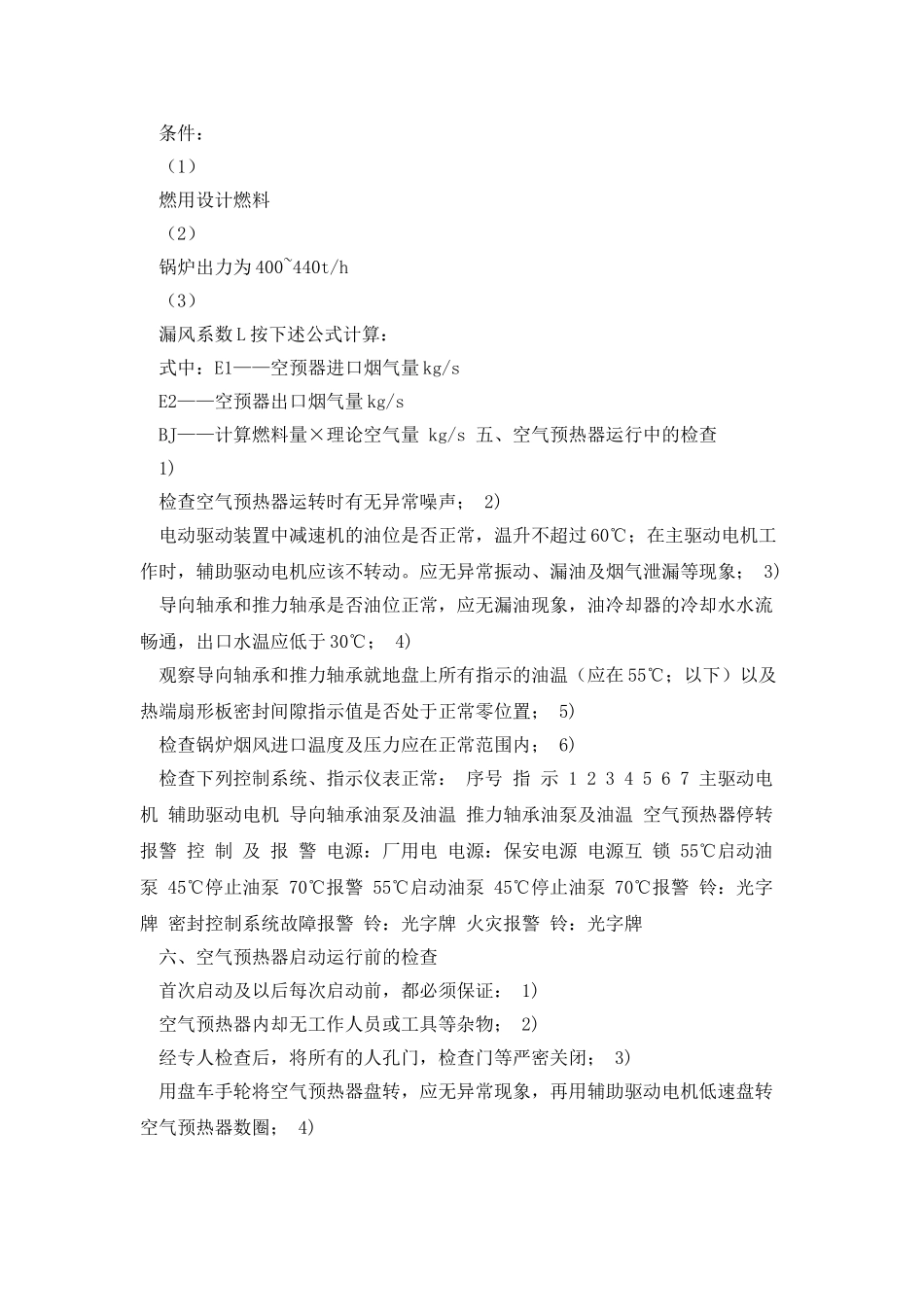

回转空预器资料四、空气预热器主要构件及性能 (1) 空气预热器为回转再生式三分仓结构，逆流，转动轴垂直，具有气密保温外壳，用以从烟气流中有效地回收热量。设计时应考虑预热器低温端的防腐问题。回转式空气预热器的设计应满足二次风和一次风的总需求，以保证在燃烧劣质煤和所有负荷情况下，达到所需要的风温。 每台空气预热器应包括一套带二台电机的驱动装置： －一台用于正常运行； －一台用于事故运行，或用于冲洗过程。 每台空气预热器均配有用于火焰检测的热电偶、防火保护、冲洗通道和吹灰器。 空气预热器的外壳上配有门孔，以便在不拆下预热器的情况下检查和更换冷端部件。 设计时应实行措施使密封可以方便地从外部进行调整而不需要从内部调整。 (2) 空气预热器应采纳可靠的导向和推力轴承，结构要求便于检修和更换。轴承润滑采纳油浴润滑方式。 (3) 每台空气预热器除配备主驱动装置外，还需有辅助驱动装置及手动盘车装置。 (4) 空气预热器采纳先进的径向－轴向，径向－旁路双密封系统。保证空气预热器的一次风和二次风漏泄数值及减少漏风的措施可靠。 (5) 根据锅炉启动烟气系统辅机的特别要求或一台空气预热器故障停运时，空气预热器及锅炉烟气系统应能单侧运行，停运的空气预热器应实行防止变形和漏烟的措施。空气预热器烟气入口侧应有隔离挡板。 (6) 空气预热器应设置带有照明的窥视孔、火灾报警装置、消防系统、清洗系统、停转报警装置和安装露点测量装置的预留位置。 (7) 空气预热器应装设适用的吹灰器，吹灰汽源要求有一定的过热度。 (8) 空气预热器应配有转子顶起装置。出厂前要进行整体组装检查。 (9) 空气预热器应设顶盖，要考虑烟风道吊点荷载。 (10) 空气预热器本体设排灰斗，在空气预热器出口烟道上设置放水口。 (11) 空气预热器的漏风系数在机组投产第一年内不高于 8%,运行一年后不高于10%。 条件： （1） 燃用设计燃料 （2） 锅炉出力为 400~440t/h （3） 漏风系数 L 按下述公式计算： 式中：E1——空预器进口烟气量 kg/s E2——空预器出口烟气量 kg/s BJ——计算燃料量×理论空气量 kg/s 五、空气预热器运行中的检查 1) 检查空气预热器运转时有无异常噪声； 2) 电动驱动装置中减速机的油位是否正常，温升不超过 60℃；在主驱动电机工作时，辅助驱动电机应该不转动。应无异常振动、漏油及烟气泄漏等现象； 3) 导向轴承和推力轴承是否油位正常，应无漏油现象，油冷却器...
