国电承德热电电气施工方案DOC

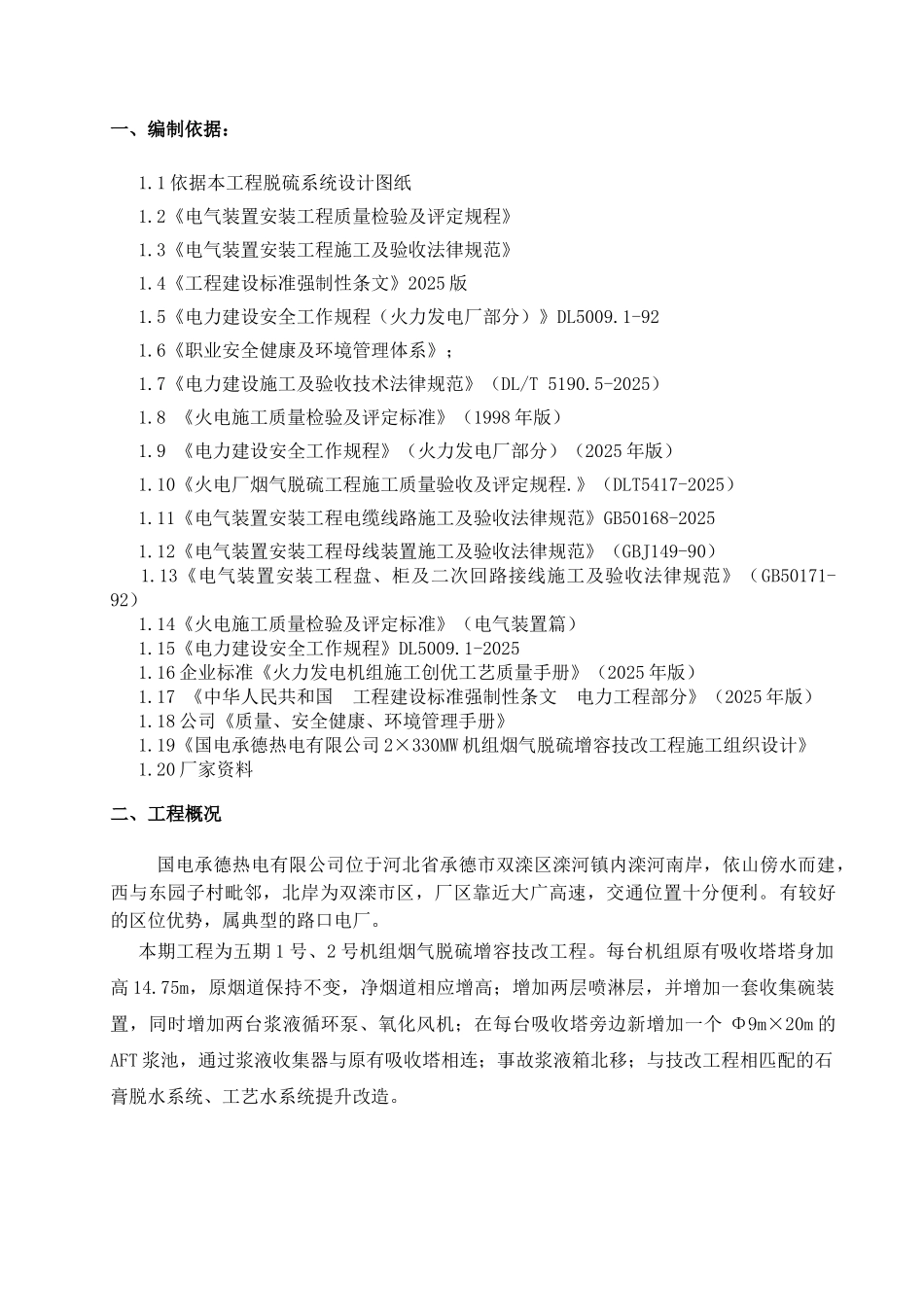

一、编制依据：1.1 依据本工程脱硫系统设计图纸1.2《电气装置安装工程质量检验及评定规程》1.3《电气装置安装工程施工及验收法律规范》1.4《工程建设标准强制性条文》2025 版1.5《电力建设安全工作规程（火力发电厂部分）》DL5009.1-921.6《职业安全健康及环境管理体系》；1.7《电力建设施工及验收技术法律规范》（DL/T 5190.5-2025）1.8 《火电施工质量检验及评定标准》（1998 年版）1.9 《电力建设安全工作规程》（火力发电厂部分）（2025 年版）1.10《火电厂烟气脱硫工程施工质量验收及评定规程.》（DLT5417-2025）1.11《电气装置安装工程电缆线路施工及验收法律规范》GB50168-2025 1.12《电气装置安装工程母线装置施工及验收法律规范》（GBJ149-90） 1.13《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》（GB50171-92） 1.14《火电施工质量检验及评定标准》（电气装置篇） 1.15《电力建设安全工作规程》DL5009.1-2025 1.16 企业标准《火力发电机组施工创优工艺质量手册》（2025 年版） 1.17 《中华人民共和国 工程建设标准强制性条文 电力工程部分》（2025 年版） 1.18 公司《质量、安全健康、环境管理手册》 1.19《国电承德热电有限公司 2×330MW 机组烟气脱硫增容技改工程施工组织设计》 1.20 厂家资料二、工程概况国电承德热电有限公司位于河北省承德市双滦区滦河镇内滦河南岸，依山傍水而建，西与东园子村毗邻，北岸为双滦市区，厂区靠近大广高速，交通位置十分便利。有较好的区位优势，属典型的路口电厂。本期工程为五期 1 号、2 号机组烟气脱硫增容技改工程。每台机组原有吸收塔塔身加高 14.75m，原烟道保持不变，净烟道相应增高；增加两层喷淋层，并增加一套收集碗装置，同时增加两台浆液循环泵、氧化风机；在每台吸收塔旁边新增加一个 Φ9m×20m 的AFT 浆池，通过浆液收集器与原有吸收塔相连；事故浆液箱北移；与技改工程相匹配的石膏脱水系统、工艺水系统提升改造。三、主要工程量 本工程电缆敷设区域包括#1、#2 脱硫区域。脱硫电缆主要采纳电缆桥架敷设方式，电缆支架及桥架采纳热镀锌。主要电气设备：干式变压器（ SCB10-1000/6,6±2x2.5%/0.4kV，Ud%=4）2 面，抽屉式开关柜（MNS 1000*1000*2200）7 面，抽屉式开关柜（MNS 600*1000*2200）4 面。四、施工准备4.1 施工准备4.1.1 人员配备：电缆专业熟练工 2 人，电气安装工 10 人、起重工 1 人、专业焊工 1人；4.1.2...
