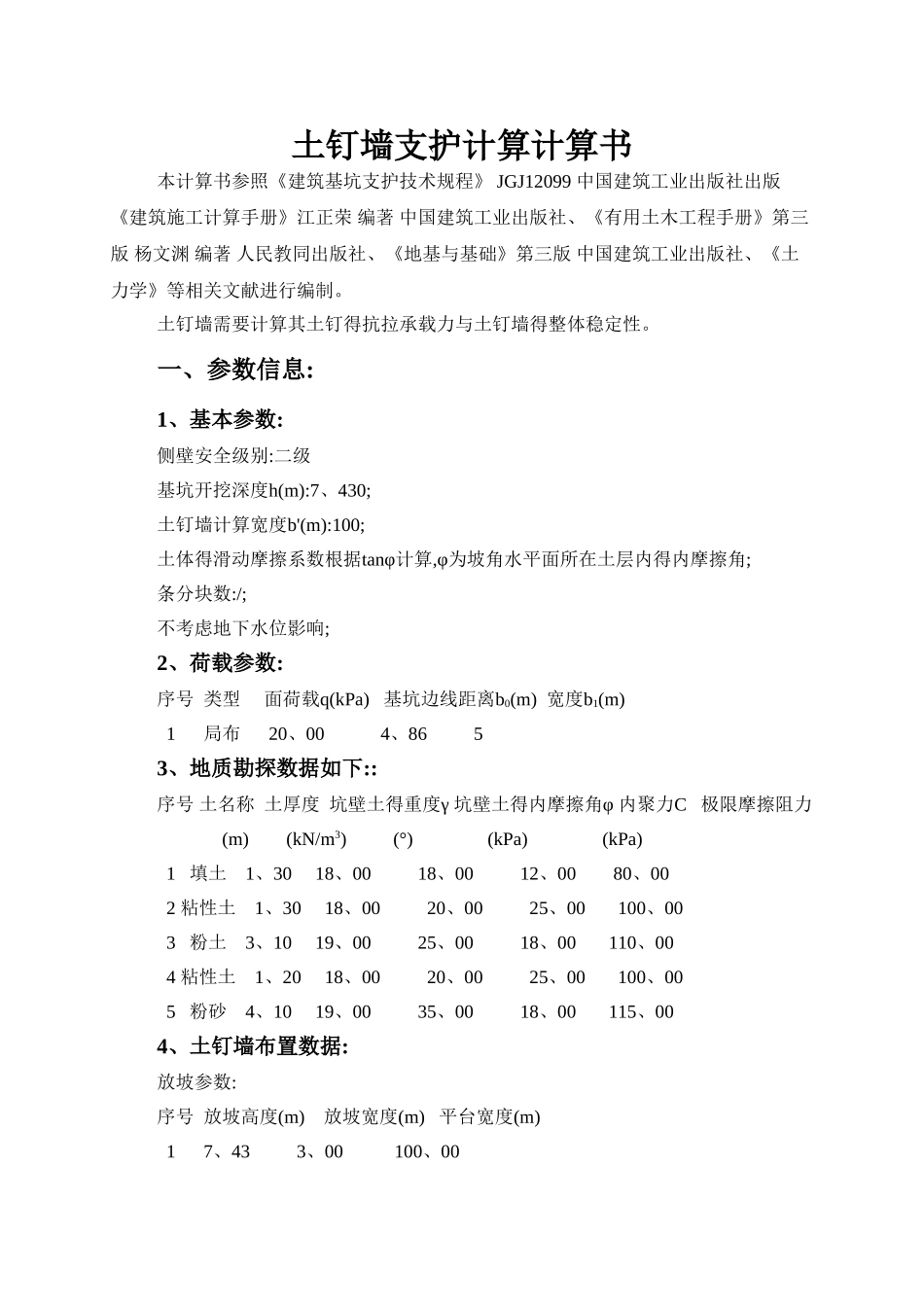

土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》 JGJ12099 中国建筑工业出版社出版《建筑施工计算手册》江正荣 编著 中国建筑工业出版社、《有用土木工程手册》第三版 杨文渊 编著 人民教同出版社、《地基与基础》第三版 中国建筑工业出版社、《土力学》等相关文献进行编制。土钉墙需要计算其土钉得抗拉承载力与土钉墙得整体稳定性。一、参数信息:1、基本参数:侧壁安全级别:二级基坑开挖深度h(m):7、430;土钉墙计算宽度b'(m):100;土体得滑动摩擦系数根据tanφ计算,φ为坡角水平面所在土层内得内摩擦角;条分块数:/;不考虑地下水位影响;2、荷载参数:序号 类型 面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m) 1 局布 20、00 4、86 53、地质勘探数据如下::序号 土名称 土厚度 坑壁土得重度γ 坑壁土得内摩擦角φ 内聚力C 极限摩擦阻力 (m) (kN/m3) (°) (kPa) (kPa) 1 填土 1、30 18、00 18、00 12、00 80、00 2 粘性土 1、30 18、00 20、00 25、00 100、00 3 粉土 3、10 19、00 25、00 18、00 110、00 4 粘性土 1、20 18、00 20、00 25、00 100、00 5 粉砂 4、10 19、00 35、00 18、00 115、00 4、土钉墙布置数据:放坡参数:序号 放坡高度(m) 放坡宽度(m) 平台宽度(m) 1 7、43 3、00 100、00 土钉数据: 序号 直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m) 1 150 6、00 15、00 1、50 1、50 二、土钉(含锚杆)抗拉承载力得计算:单根土钉受拉承载力计算,根据《建筑基坑支护技术规程》JGJ 12099,R=1、25γ0Tjk1、其中土钉受拉承载力标准值Tjk按以下公式计算:Tjk=ζeajksxjszj/cosαj其中 ζ荷载折减系数 eajk土钉得水平荷载 sxj、szj 土钉之间得水平与垂直距离 αj 土钉与水平面得夹角ζ按下式计算:ζ=tan[(βφk)/2](1/(tan((β+φk)/2))1/tanβ)/tan2(45°φ/2)其中 β土钉墙坡面与水平面得夹角。 φ土得内摩擦角eajk按根据土力学根据下式计算: eajk=∑{[(γi×szj)+q0]×Kai2c(Kai)1/2}2、土钉抗拉承载力设计值Tuj根据下式计算Tuj=(1/γs)πdnj∑qsikli其中 dnj土钉得直径。 γs 土钉得抗拉力分项系数,取1、3 qsik土与土钉得摩擦阻力。根据JGJ12099 表6、1、4与表4、4、3选取。 li土钉在直线破裂面外穿越稳定土体内得长度。层号 有效长度(m) 抗拉承载力(kN) 受拉荷载标准值(kN) 初算长度(m) 安全性 1 2、68 10、35 0、00...
