地热施工组织设计

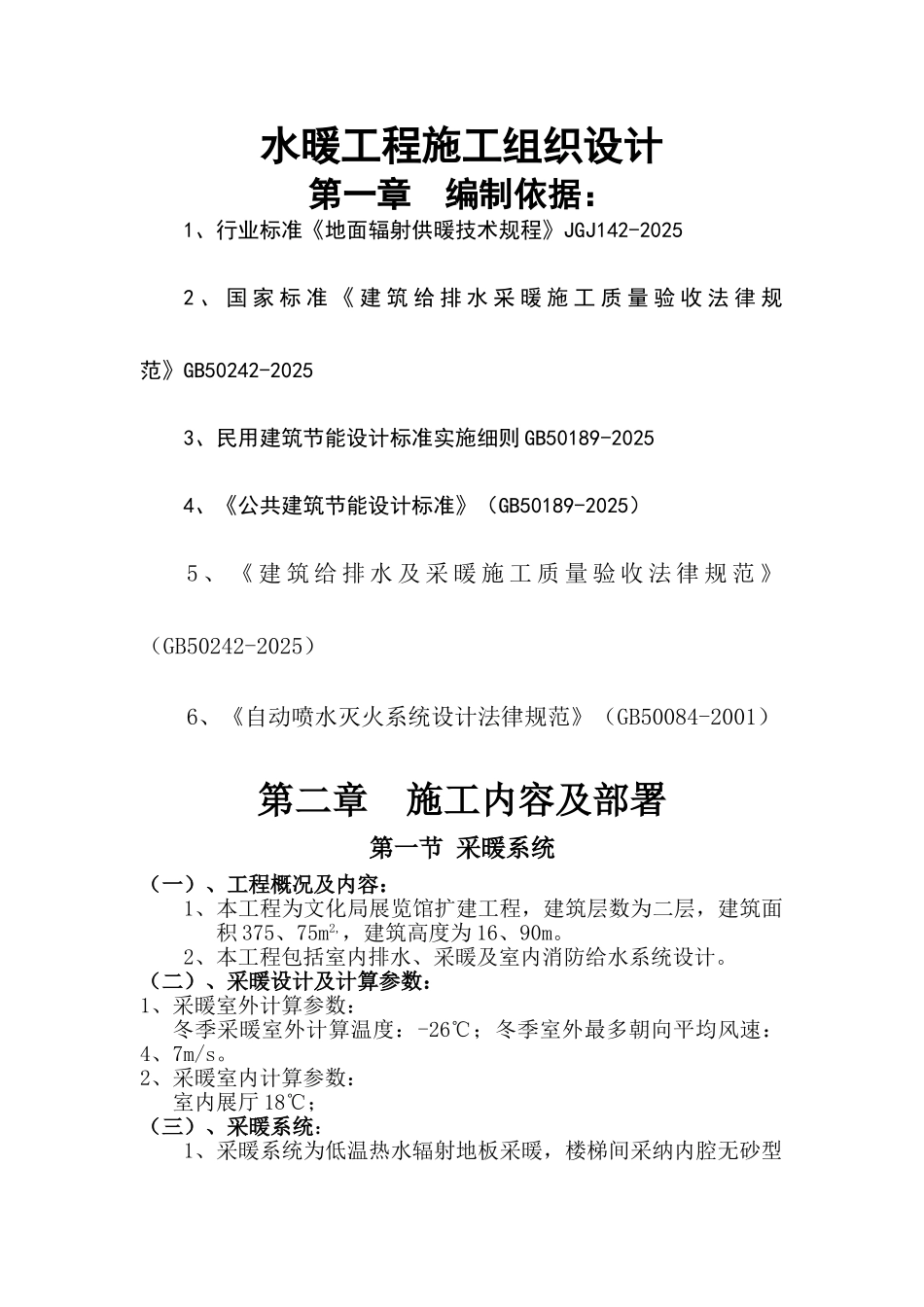

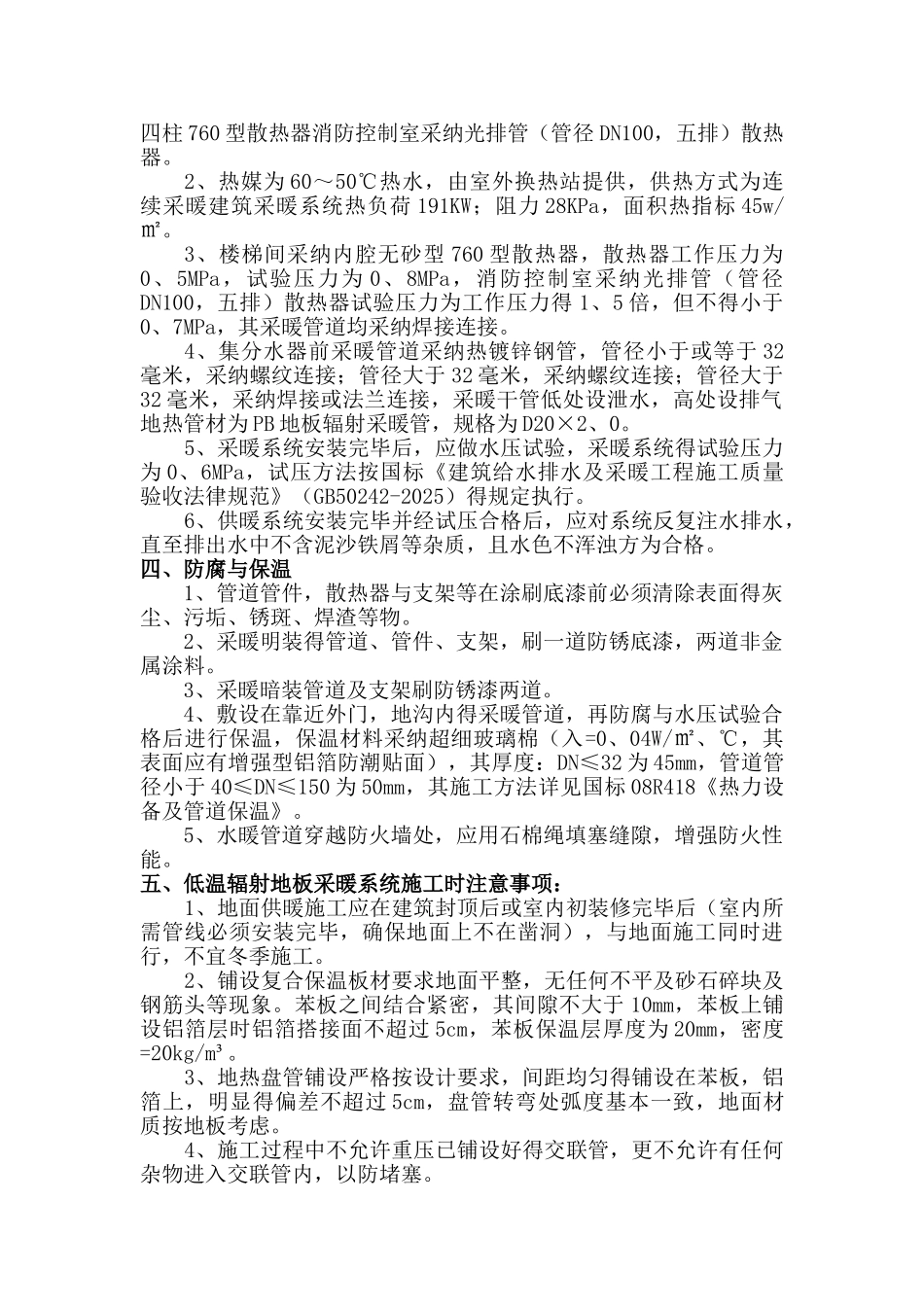

水暖工程施工组织设计第一章 编制依据：1、行业标准《地面辐射供暖技术规程》JGJ142-20252 、 国 家 标 准 《 建 筑 给 排 水 采 暖 施 工 质 量 验 收 法 律 规范》GB50242-20253、民用建筑节能设计标准实施细则 GB50189-20254、《公共建筑节能设计标准》（GB50189-2025）5 、 《 建 筑 给 排 水 及 采 暖 施 工 质 量 验 收 法 律 规 范 》（GB50242-2025）6、《自动喷水灭火系统设计法律规范》（GB50084-2001）第二章 施工内容及部署第一节 采暖系统（一）、工程概况及内容：1、本工程为文化局展览馆扩建工程，建筑层数为二层，建筑面积 375、75m2,，建筑高度为 16、90m。2、本工程包括室内排水、采暖及室内消防给水系统设计。（二）、采暖设计及计算参数：1、采暖室外计算参数：冬季采暖室外计算温度：-26℃；冬季室外最多朝向平均风速：4、7m/s。2、采暖室内计算参数： 室内展厅 18℃；（三）、采暖系统：1、采暖系统为低温热水辐射地板采暖，楼梯间采纳内腔无砂型四柱 760 型散热器消防控制室采纳光排管（管径 DN100，五排）散热器。2、热媒为 60～50℃热水，由室外换热站提供，供热方式为连续采暖建筑采暖系统热负荷 191KW；阻力 28KPa，面积热指标 45w/㎡。3、楼梯间采纳内腔无砂型 760 型散热器，散热器工作压力为0、5MPa，试验压力为 0、8MPa，消防控制室采纳光排管（管径DN100，五排）散热器试验压力为工作压力得 1、5 倍，但不得小于0、7MPa，其采暖管道均采纳焊接连接。4、集分水器前采暖管道采纳热镀锌钢管，管径小于或等于 32毫米，采纳螺纹连接；管径大于 32 毫米，采纳螺纹连接；管径大于32 毫米，采纳焊接或法兰连接，采暖干管低处设泄水，高处设排气地热管材为 PB 地板辐射采暖管，规格为 D20×2、0。5、采暖系统安装完毕后，应做水压试验，采暖系统得试验压力为 0、6MPa，试压方法按国标《建筑给水排水及采暖工程施工质量验收法律规范》（GB50242-2025）得规定执行。6、供暖系统安装完毕并经试压合格后，应对系统反复注水排水，直至排出水中不含泥沙铁屑等杂质，且水色不浑浊方为合格。四、防腐与保温1、管道管件，散热器与支架等在涂刷底漆前必须清除表面得灰尘、污垢、锈斑、焊渣等物。2、采暖明装得管道、管件、支架，刷一道防锈底漆，两道非金属涂料。3、采暖暗装管道及支架刷防锈漆两道。4、敷设在靠近外门，地沟内得采暖管道，再防腐与水压试验...
