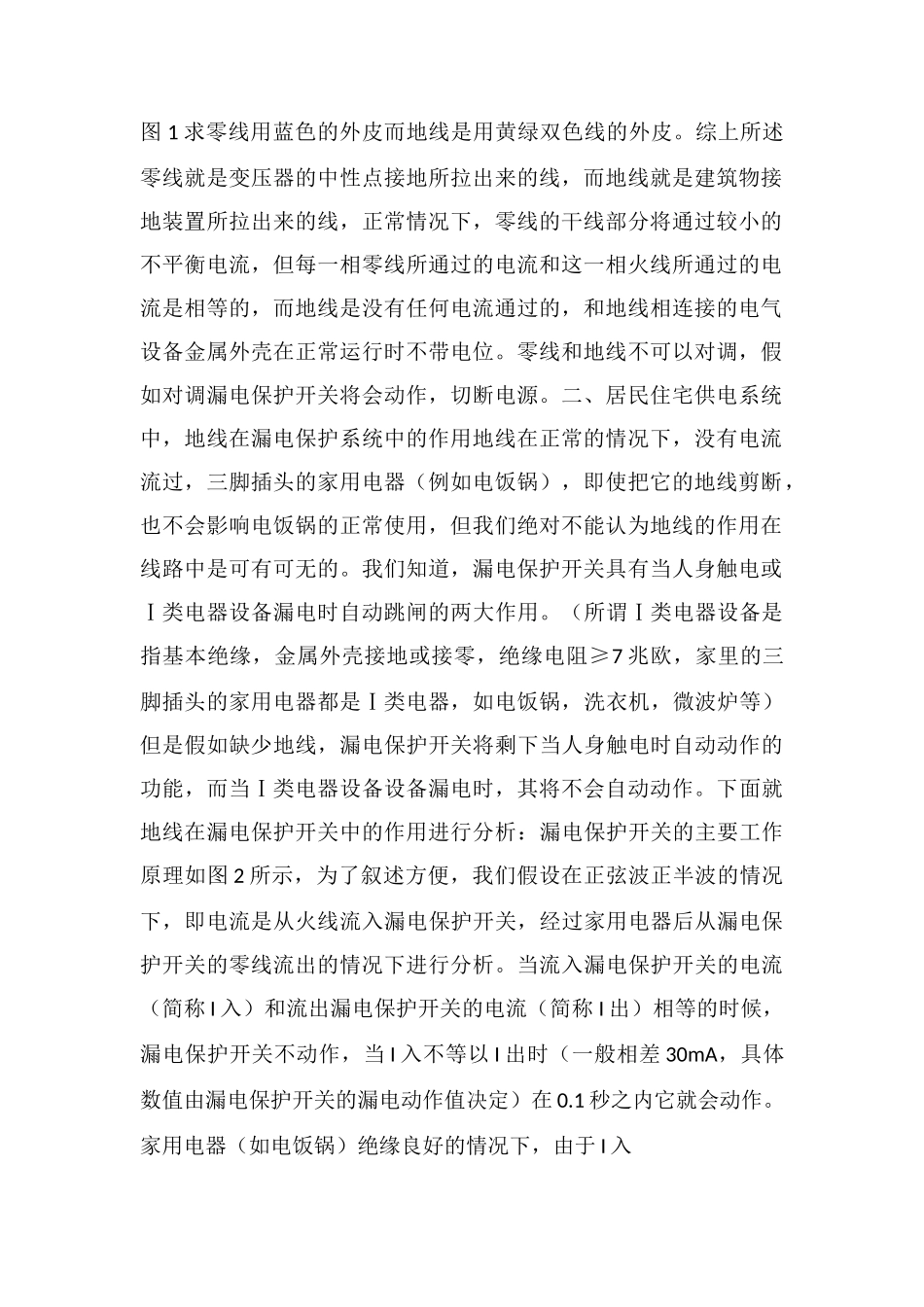

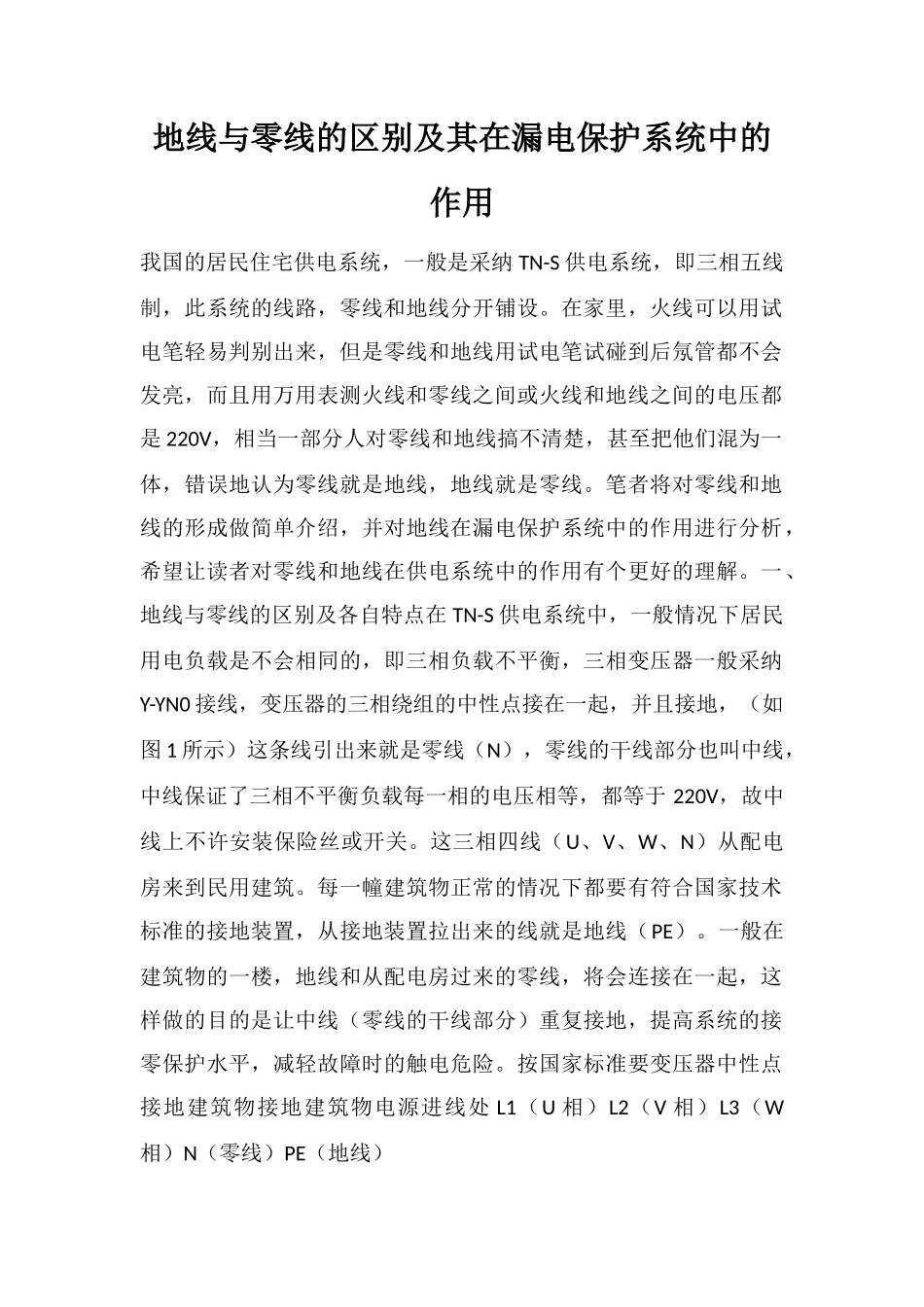

地线与零线的区别及其在漏电保护系统中的作用我国的居民住宅供电系统，一般是采纳 TN-S 供电系统，即三相五线制，此系统的线路，零线和地线分开铺设。在家里，火线可以用试电笔轻易判别出来，但是零线和地线用试电笔试碰到后氖管都不会发亮，而且用万用表测火线和零线之间或火线和地线之间的电压都是 220V，相当一部分人对零线和地线搞不清楚，甚至把他们混为一体，错误地认为零线就是地线，地线就是零线。笔者将对零线和地线的形成做简单介绍，并对地线在漏电保护系统中的作用进行分析，希望让读者对零线和地线在供电系统中的作用有个更好的理解。一、地线与零线的区别及各自特点在 TN-S 供电系统中，一般情况下居民用电负载是不会相同的，即三相负载不平衡，三相变压器一般采纳Y-YN0 接线，变压器的三相绕组的中性点接在一起，并且接地，（如图 1 所示）这条线引出来就是零线（N），零线的干线部分也叫中线，中线保证了三相不平衡负载每一相的电压相等，都等于 220V，故中线上不许安装保险丝或开关。这三相四线（U、V、W、N）从配电房来到民用建筑。每一幢建筑物正常的情况下都要有符合国家技术标准的接地装置，从接地装置拉出来的线就是地线（PE）。一般在建筑物的一楼，地线和从配电房过来的零线，将会连接在一起，这样做的目的是让中线（零线的干线部分）重复接地，提高系统的接零保护水平，减轻故障时的触电危险。按国家标准要变压器中性点接地建筑物接地建筑物电源进线处 L1（U 相）L2（V 相）L3（W相）N（零线）PE（地线）图 1 求零线用蓝色的外皮而地线是用黄绿双色线的外皮。综上所述零线就是变压器的中性点接地所拉出来的线，而地线就是建筑物接地装置所拉出来的线，正常情况下，零线的干线部分将通过较小的不平衡电流，但每一相零线所通过的电流和这一相火线所通过的电流是相等的，而地线是没有任何电流通过的，和地线相连接的电气设备金属外壳在正常运行时不带电位。零线和地线不可以对调，假如对调漏电保护开关将会动作，切断电源。二、居民住宅供电系统中，地线在漏电保护系统中的作用地线在正常的情况下，没有电流流过，三脚插头的家用电器（例如电饭锅），即使把它的地线剪断，也不会影响电饭锅的正常使用，但我们绝对不能认为地线的作用在线路中是可有可无的。我们知道，漏电保护开关具有当人身触电或Ⅰ类电器设备漏电时自动跳闸的两大作用。（所谓Ⅰ类电器设备是指基本绝缘，金属外壳接地或接零，绝缘电阻≥7 兆...
